大直径工业线缆收放卷筒结构设计

　　在港口起重设备、矿山移动采掘装备、大型厂区龙门吊、长距离移动供电的工程场景中，移动作业设备的动力供电与信号传输始终需要可靠的线缆收放装置作为配套支撑，3600mm直径规格的电缆卷筒，正是针对大行程、粗线径线缆的收放需求开发的专用结构件。这类大直径卷筒的设计核心，首先要匹配线缆的最小弯曲半径要求——常规大截面动力电缆的允许弯曲半径通常为线径的10-15倍，若卷筒直径过小，长期反复弯折会导致电缆内部铜芯断裂、绝缘层疲劳开裂，直接引发供电故障甚至安全隐患，3600mm的筒径参数正是为适配35kV及以下大截面动力电缆、多芯复合控制电缆的弯曲要求设定，能将线缆弯折应力控制在材料允许的疲劳极限范围内，大幅延长线缆的实际使用寿命。

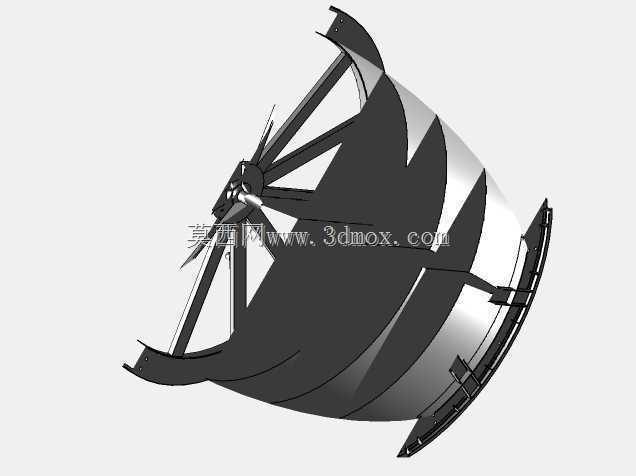

　　从结构设计逻辑来看，该卷筒采用辐条式支撑结构替代传统的实心筒幅设计，并非单纯为了减重：一方面，大直径卷筒若采用整幅钢板焊接结构，不仅整体重量会大幅提升，对驱动端的扭矩负载、安装支架的结构强度要求都会陡增，焊接过程中产生的内应力还容易导致长期使用后筒身变形，出现线缆排线不齐、卡滞的问题；另一方面，辐条式结构预留了充足的镂空空间，户外使用时可以快速排走雨水、积尘，避免冬季积雪、积冰附着在筒身增加额外负载，也能减少线缆与筒身接触面积的积水残留，降低电缆外护套的腐蚀速率。筒身的挡边采用向外微张的倾斜设计，边缘做了圆弧过渡处理，避免收线过程中挡边棱角剐蹭电缆外护套，同时倾斜角度可以引导线缆在收卷过程中自动向筒身中部靠拢，降低排线器的调整压力，减少乱线、压线的概率。

　　实际安装使用时，该卷筒的安装边界需要结合现场工况做匹配校核：筒身的径向跳动量需要控制在2mm以内，否则高速收放缆时会产生明显的离心振动，不仅会产生额外的动载荷冲击驱动减速机构，还会导致线缆张力波动过大，出现拉拽过紧或松垮脱槽的问题。卷筒的中心轴孔采用键槽配合的连接方式，可匹配力矩电机驱动、磁滞式驱动、弹簧式驱动等多种常见的卷筒驱动形式，适配不同移动速度的设备工况——比如港口龙门吊这类运行速度平稳、行程固定的设备，可搭配恒张力力矩电机驱动，保证收放缆过程中线缆张力始终维持在合理区间，不会因为设备启停的惯性拉扯线缆；而短行程、往复频次高的车间移动设备，则可搭配弹簧自驱式结构，无需额外供电即可实现线缆的自动收放。

　　在功能特性上，该卷筒的筒身表面做了防滑耐磨处理，既可以增加与电缆外护套之间的摩擦力，避免收线过程中电缆与筒身出现相对滑动磨损，也能抵御户外工况下的紫外线老化、工业环境中的酸碱腐蚀。辐条与筒身、中心轮毂的连接位置均采用满焊焊接后做去应力处理，关键受力位置还增设了加强筋板，能够承受满缆状态下的整体重量负载，以及设备移动过程中产生的冲击载荷，不会出现辐条变形、焊缝开裂的问题。不同于小直径卷筒只适配单根线缆的设计，3600mm直径的筒身宽度可根据需求调整，能够同时容纳多根动力电缆与控制电缆的同步收放，减少现场多套卷筒并排安装的空间占用，也能避免多根线缆收放不同步导致的互相缠绕问题。

　　从现场应用的反馈来看，这类大直径辐条式电缆卷筒相比传统实心卷筒，维护成本更低：日常巡检时可以直接通过镂空位置观察筒身内部的焊缝状态、线缆内层的磨损情况，不需要拆解结构就能完成大部分检查工作；如果出现单根辐条受外力撞击变形的情况，也可以单独切割更换变形辐条，不需要整体更换卷筒，大幅降低了备件成本与停机维护时间。设计过程中还充分考虑了动平衡性能，每根辐条的重量、安装角度都做了对称匹配，满缆状态下的动平衡精度满足中高速收放缆的要求，不会因为偏心问题导致驱动机构轴承过早磨损。
