二十米多边形高空照明桅杆结构设计

　　在大型户外场地的照明布设场景中，这类多边形高桅杆是支撑高空泛光照明的核心承载结构，常见于港口堆场、大型物流园区、露天运动场、机场停机坪这类需要大范围无遮挡照明的区域，相比常规的低矮灯杆，它能把照明灯具抬升到足够高度，让光线覆盖半径达到数十米范围，减少场地内灯杆的布设密度，避免过多杆体遮挡场地内的作业动线。从结构设计逻辑来看，杆体采用多边形截面而非传统圆形截面，首先是考虑到板材弯折加工的便利性，多边形折边结构在卷制焊接时更容易控制直线度，每一段杆体的拼接法兰可以直接和折边后的端面贴合，焊接时的变形量比圆管更容易控制，同时多边形的棱边结构在承受横向风载时，能一定程度上分散风压，降低杆体在强风环境下的涡激振动幅度，

　　提升长期户外使用的结构稳定性。杆体总高度达到二十米级别，设计时首先要明确安装边界条件，底部的基础预埋法兰需要匹配混凝土基础的锚栓布局，法兰盘的厚度要能传递整根杆体的弯矩，尤其是在沿海大风区域，基础的抗倾覆计算是整个结构设计的核心环节，需要结合当地五十年一遇的最大风压值，核算杆体各段的应力分布，从底部到顶部杆体的截面尺寸逐步收窄，既控制整体的材料用量，也能降低顶部的重量，减少风载下的顶部摆幅。杆身配套设置的连续爬梯，是给后期灯具维护人员提供上下通道，爬梯的踏棍间距按照人体工程学要求设置在300毫米左右，外侧配套设置护笼结构，防止人员攀爬过程中发生坠落风险，爬梯和杆体之间采用抱箍或者焊接支架连接，连接点的间距控制在一米以内，

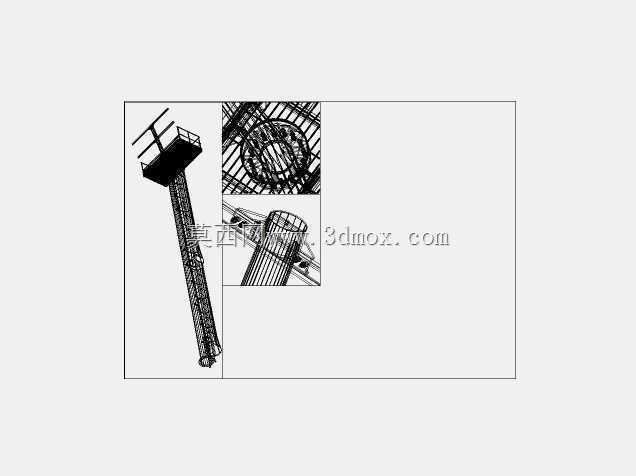

　　避免爬梯在人员攀爬时产生过大的晃动。顶部设置的作业平台，设计最大容纳量可以满足20盏泛光灯的安装需求，平台周边设置1.2米高的防护栏杆，栏杆底部设置挡脚板，防止工具或者零件从高空坠落，平台的铺板采用防滑花纹钢板，预留灯具安装的螺栓孔位和穿线孔，供电线缆从杆体内部的空腔走线，从底部的进线孔一直延伸到顶部平台的接线位置，既避免线缆长期暴露在户外被紫外线老化，也让整体杆体的外观更整洁，没有外露的线缆影响美观。在三维建模过程中，需要重点还原杆体各段的拼接关系，每一段杆体的长度控制在6米以内，方便运输过程中不超限，拼接处的内外法兰要精准对齐螺栓孔位，爬梯的每一段和杆体的连接位置要对应加强筋的布置，避免连接点处的杆体局部应力集中，

　　顶部平台的护栏和铺板的连接细节也要还原到位，包括灯具安装座的位置排布，要保证20盏灯具的照射角度可以覆盖整个目标场地，不会出现照明暗区。这类高桅杆的设计还要考虑后期维护的便利性，爬梯的入口设置在距离地面1.5米的位置，平时可以加锁防止无关人员攀爬，顶部平台预留维护人员的操作空间，灯具的安装座设计成可调节角度的结构，后期可以根据实际照明需求调整灯具的照射方向，杆体表面采用热镀锌处理，建模时也要考虑镀锌层的厚度对装配尺寸的影响，避免拼接处因为镀层厚度导致法兰无法贴合。从结构受力的角度，多边形杆体的每个折边都相当于一道加强筋，相比同壁厚的圆管，多边形截面的抗弯截面系数更高，在同等材料用量的情况下能承受更大的横向载荷，这也是为什么大高度的照明桅杆常采用多边形截面设计的核心原因，在建模时需要准确还原每个折边的弯折角度，保证截面的几何参数和力学计算模型一致，这样导出的工程图才能直接用于生产下料，板材的展开尺寸也能直接从模型中提取，减少生产前的放样工作量。
