双工位往复式喷漆输送工作台结构

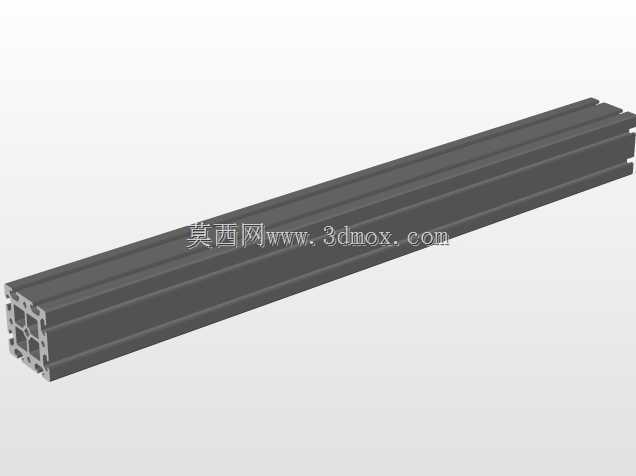

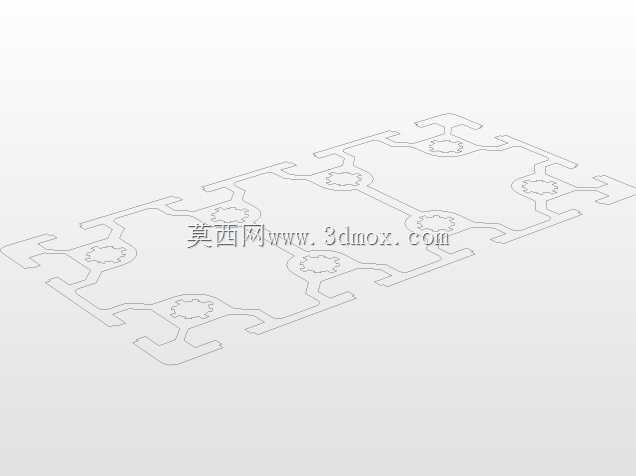

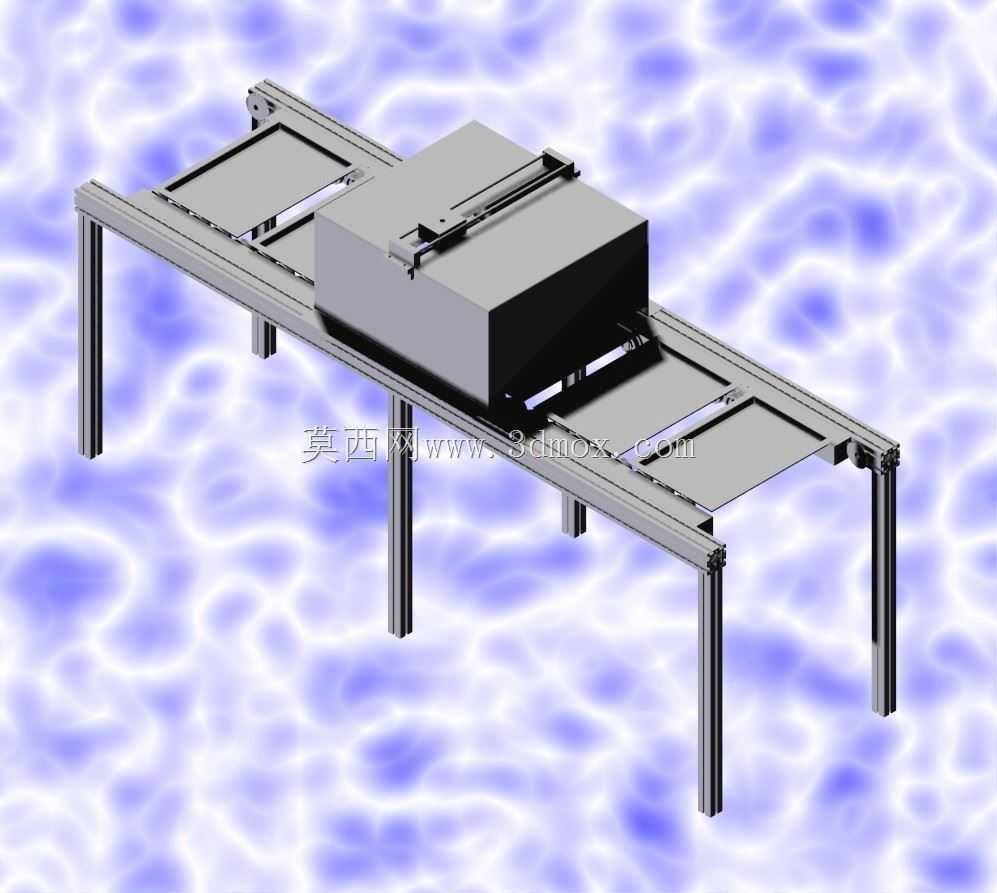

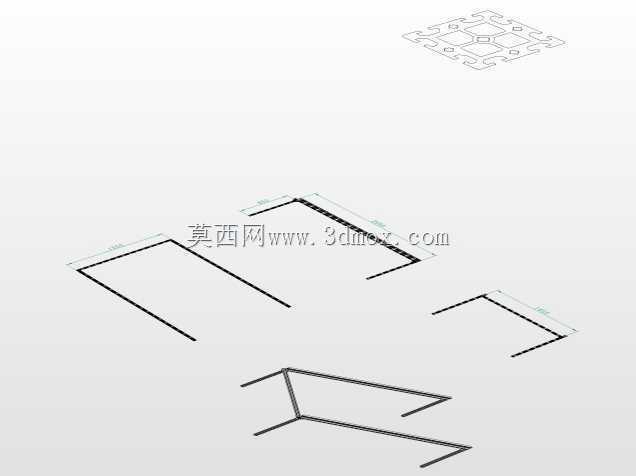

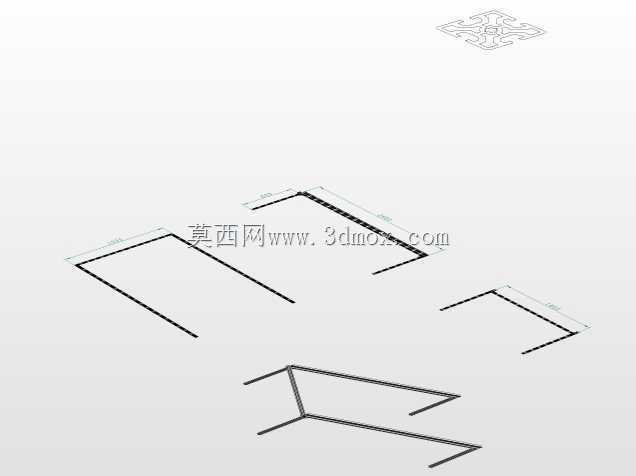

　　这套结构针对中小型工件表面喷涂工序的连续作业需求设计，核心解决传统单工位喷涂时上下料等待空耗、喷涂区域与操作区无有效分隔的痛点，常见于五金配件、塑胶外壳、小型钣金件的表面涂装生产线，适配平面往复式自动喷枪的移动作业轨迹，可搭配水帘柜或干式喷漆房使用，避免漆雾扩散到上下料操作区域。从结构布局来看，整体采用铝型材拼装式机架作为承载主体，四根主支撑立柱沿长度方向对称布置，型材选型兼顾承重与轻量化需求，机架总长度适配双工位的工位间距预留，单工位托板的有效承载面可放置常规尺寸的喷涂治具，托板沿机架两侧的线性导轨做直线往复移动，两个工位分别对应上下料位与喷涂作业位，当其中一个托板携带工件进入中间喷涂区域完成喷漆作业时，

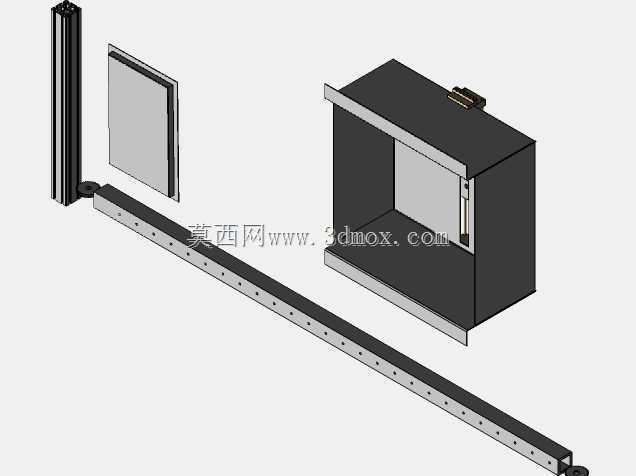

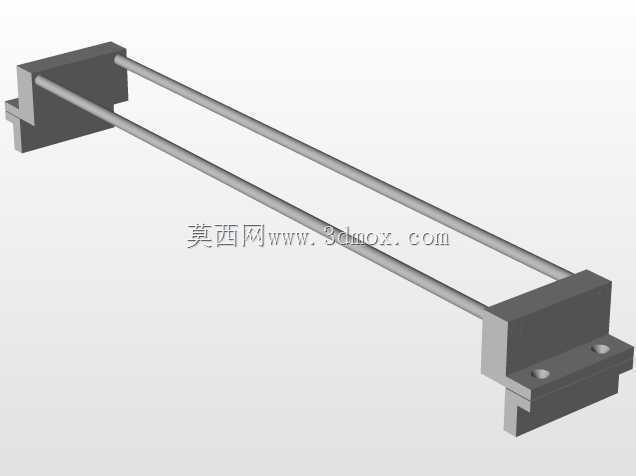

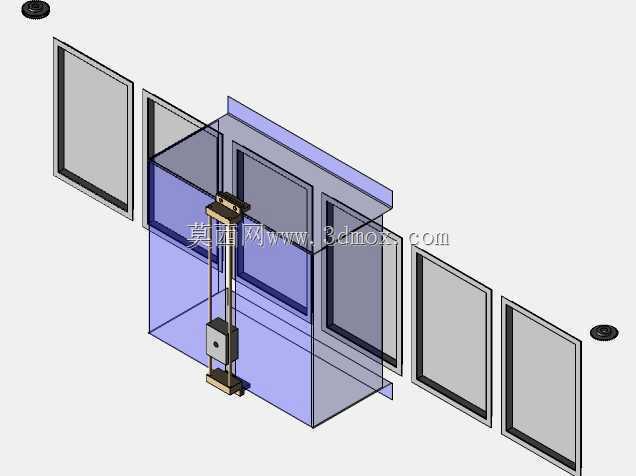

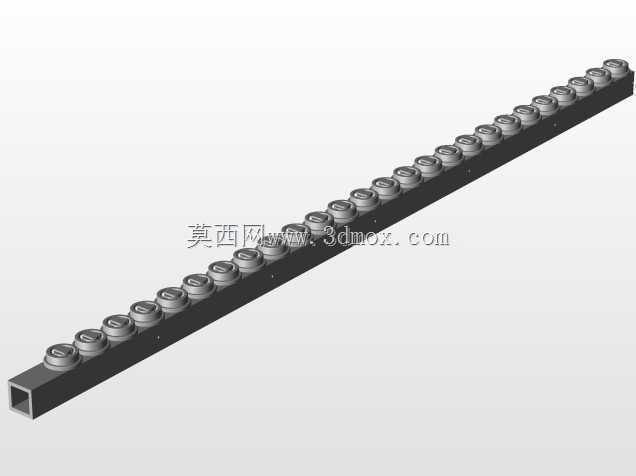

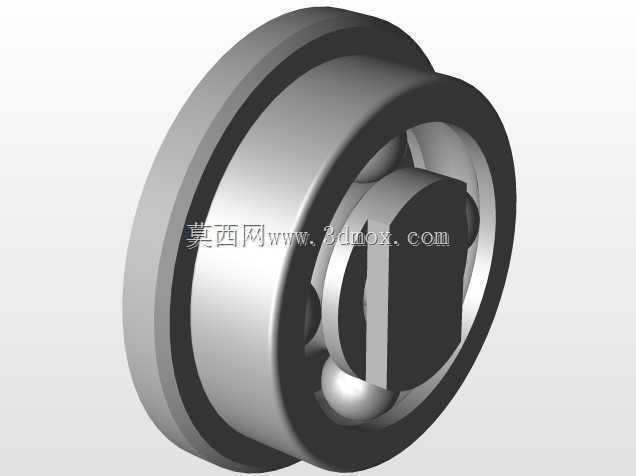

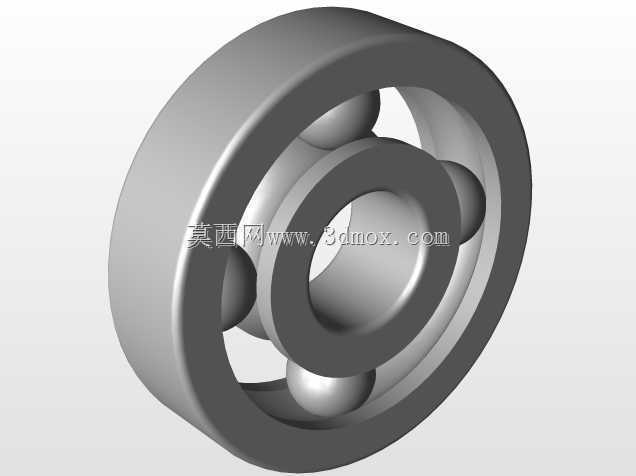

　　另一个托板停在机架端部的操作位，操作人员可完成已喷工件的取下与待喷工件的装夹，两个工位交替进出喷涂区，将喷涂作业的辅助时间压缩到与喷涂作业时间重叠，大幅提升单台喷涂设备的稼动率。中间的箱体式主机舱为喷涂执行机构的安装载体，舱体内部预留了喷枪横移机构的安装空间，可搭载单枪或多枪自动喷枪，横移行程覆盖托板的整个宽度方向，保证工件表面喷涂覆盖无死角，舱体底部做了挡漆折边设计，可引导多余漆雾流向漆雾收集装置，避免漆液直接滴落到导轨或传动部件上造成卡滞。导轨安装面在设计时做了平面度公差约束，每段导轨的安装基准面与铝型材机架的定位槽对齐，拼接处保证平滑过渡，避免托板移动时出现卡顿或跳动，影响喷涂膜厚的均匀性；托板采用镂空式框架结构，

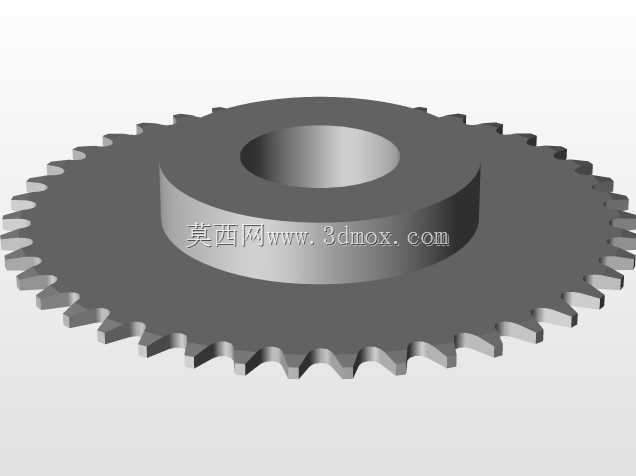

　　既减轻自身移动重量，也可让多余的漆雾透过托板间隙下落，减少漆渣在托板表面的堆积，托板与传动机构采用快拆式连接，后期维护时可快速拆下托板做漆渣清理，无需拆解整个传动链路。安装边界方面，机架底部的支撑脚采用可调式脚杯设计，可适应车间地面的不平整度，调整范围满足常规厂房地面的高差补偿需求，设备整体宽度控制在常规车间通道的通行允许范围内，长度方向预留了操作人员上下料的操作空间，不需要额外做地基预埋，直接放置在平整的车间地面即可完成安装调试，对接生产线时可在两端接驳上下料输送线，实现全流程的自动流转。设计过程中特意将传动部件的安装位置布置在机架外侧的型材槽内，与喷涂区域做物理分隔，减少漆雾附着在同步带、导轨滑块等运动部件上的概率，

　　延长易损件的更换周期，主机舱的两侧做了开口避让，刚好允许托板带着工件进出，开口处可加装软质挡漆帘，进一步减少漆雾从舱体缝隙溢出的量。这套结构没有集成复杂的电控系统，预留了驱动电机的安装位与传感器的安装接口，可根据实际生产需求搭配不同的控制方案，小批量生产时可采用手动按钮控制工位切换，大批量自动化产线中可接入PLC控制系统，与喷枪的移动、供漆系统的启停做信号联动，实现全自动化的喷涂作业循环。
