通用汽车四驱系统4L80传动输出轴结构

　　在纵置四驱乘用车辆的传动链路中，分动箱输出端的动力承接部件直接决定了四驱系统的扭矩承载极限与传动可靠性，本次建模的4L80配套四驱输出轴，正是适配通用旗下大排量纵置平台分动箱与后驱动桥之间的核心传动构件，其设计完全围绕高扭矩工况下的动力传递、安装定位与运行稳定性展开。从实际装车场景来看，该部件安装于分动箱后输出端腔体内部，上端带齿的法兰盘端面与分动箱内的高低速从动齿轮端面通过螺栓刚性连接，下端的外花键轴段则穿过分动箱壳体的密封座，与后传动轴的滑动叉内花键啮合，部分搭载可断开前桥的四驱版本车型上，该轴的法兰盘齿圈还会与转速传感器配合，实时采集输出轴转速信号，为四驱控制单元提供轮速差判断的基础数据。不同于两驱版本的输出轴结构，

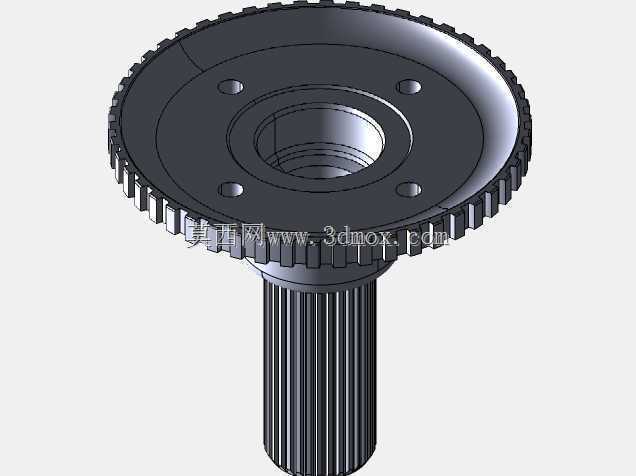

　　四驱版本的输出轴需要同时承受分动箱切换四驱时带来的附加轴向载荷，以及大油门起步、越野工况下轮端打滑带来的冲击扭矩，因此在结构设计上做了多处针对性强化。首先是上端法兰盘的结构，法兰盘外缘加工有一圈细齿结构，并非用于动力啮合的传动齿，而是用于转速信号采集的信号齿，齿形采用渐开线小模数设计，齿顶与齿根均做了圆角过渡，避免长期运行后齿部磕碰变形影响信号采集精度；法兰盘端面上均匀分布四个螺栓过孔，孔位的位置度公差控制在0.02mm以内，保证与从动齿轮连接时的同轴度，避免高速转动时出现动平衡超差引发的整车抖动。法兰盘中心的内孔为阶梯孔结构，大直径段用于套装分动箱输出端的支撑轴承内圈，小直径段则做了倒角导向，方便装配时轴承的压入，

　　孔壁的表面粗糙度控制在Ra1.6以内，保证与轴承内圈的过盈配合精度，避免轴承跑内圈引发的早期磨损。下端的花键轴段采用矩形花键设计，相比渐开线花键，矩形花键的齿根厚度更大，抗冲击载荷能力更强，更适合越野工况下的大扭矩冲击传递；花键的齿侧配合采用间隙配合，既保证传动轴滑动叉可以在车辆悬架跳动时顺利轴向滑动，补偿传动轴长度变化，又不会因为齿侧间隙过大导致传动时出现冲击异响；花键的末端做了大角度倒角，方便装配时传动轴滑动叉的对中导入，避免花键齿被磕碰损伤。在安装边界的尺寸控制上，法兰盘的外径与分动箱内部的腔体间隙控制在5mm左右，既避免转动时与腔体内壁发生剐蹭，又不会因为间隙过大导致腔体内部的润滑油流动出现死区，

　　保证轴承与啮合部位的润滑充分；花键轴段的长度则根据分动箱壳体密封座到传动轴滑动叉的最大伸缩量确定，保证悬架在最大上跳行程时，花键的啮合长度不低于总齿长的三分之二，避免出现花键脱开的风险；法兰盘端面到花键轴末端的轴向尺寸公差控制在0.1mm以内，保证装配后轴承的预紧力处于设计区间，既不会因为预紧力过大导致轴承转动阻力过高、温升过快，也不会因为预紧力不足导致轴段出现轴向窜动。建模过程中完全参照两驱版本输出轴的安装接口做适配性调整，保留了两驱版本上与轴承、密封件配合的所有轴段尺寸，仅针对四驱版本的连接需求修改了法兰盘的结构，增加了信号齿圈与对应螺栓孔位的设计，保证该部件可以直接替换同平台两驱车型的输出轴，配合分动箱改装实现四驱功能的升级，无需对周边的壳体、轴承、密封件做额外修改。从实际使用的工况适配来看，该结构的输出轴可以承受最大480N·m的持续输入扭矩，短时冲击扭矩可以达到1200N·m，完全覆盖大排量V8汽油发动机与柴油发动机的扭矩输出范围，法兰盘与花键轴的衔接位置做了大圆角过渡，避免应力集中导致的轴段断裂，所有棱边均做了倒角去毛刺处理，既避免装配时划伤密封件导致润滑油渗漏，也减少了热处理过程中应力集中引发的变形风险。
