3英寸强尼接头杆端传动连接结构

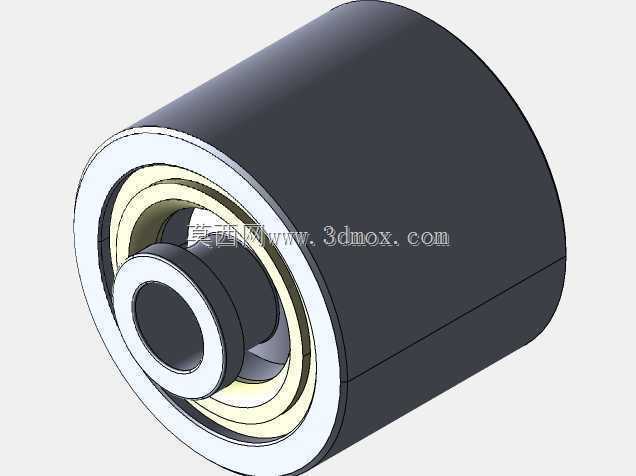

　　这类杆端连接部件常应用在重载传动链路的末端铰接位置，在工程车辆的悬挂连杆、工业设备的推拉传动机构、重型输送线的张紧调节端都能见到同结构部件的身影，核心作用是在存在一定角度偏转的传动场景下，稳定传递轴向的推拉力，同时补偿安装过程中产生的同轴度误差，避免连杆因为硬连接出现别劲、卡滞甚至断裂的问题。从结构设计来看，该部件采用多层嵌套的同轴布局，外层为圆柱形承载壳体，作为整个部件的受力基体，外圆面做光滑处理，既可以适配压装式的安装座孔，也能配合卡箍类紧固件完成径向固定，安装时不需要额外加工复杂的定位结构，适配性较强。中间层设置有缓冲减摩结构，能够在杆端承受径向冲击载荷时吸收部分振动能量，同时降低铰接转动过程中的摩擦阻力，

　　减少长期往复运动带来的磨损，延长部件的整体使用寿命，这层结构的厚度经过匹配计算，既不会因为过薄导致缓冲能力不足，也不会因为过厚占用过多径向空间，压缩内部连接结构的设计尺寸。内层为带中心通孔的连接芯轴，中心孔用于穿装固定销轴，和外部的连杆、拉杆部件完成铰接，芯轴和中间减摩层之间采用间隙配合的公差设计，保证芯轴可以在一定角度范围内灵活偏转，适配传动过程中连杆摆动带来的角度变化，偏转角度范围覆盖常规重载传动场景的常见摆角需求，不需要额外加装万向节结构就能满足大部分工况的使用要求。从安装边界来看，该部件整体为回转体结构，轴向长度和外圆直径的比例经过优化，在保证足够承载截面积的前提下，尽可能缩小了整体体积，

　　安装时只需要保证座孔的同轴度公差在常规机械加工的精度范围内即可，不需要过高的加工精度就能完成装配，降低了配套安装结构的加工成本。在实际选型应用中，这类部件需要匹配对应传动链路的额定载荷来确认承载能力，外层壳体的材质一般选用高强度结构钢，经过调质处理提升整体的抗冲击性能，芯轴部分会做表面淬火处理，提升和销轴接触位置的耐磨性能，中间减摩层根据使用场景的不同，可以选用复合耐磨材料或者金属基自润滑材料，满足不同温度、载荷工况下的使用需求。设计这类部件的三维结构时，需要重点关注各层配合面的公差匹配，尤其是芯轴和减摩层之间的配合间隙，间隙过大会导致传动过程中出现旷量，影响传动精度，间隙过小则会导致转动卡滞，无法实现角度补偿的功能；

　　同时要注意外层壳体的端面倒角设计，既方便压装时导入座孔，也能避免安装过程中锐边划伤安装座的配合面。在实际设备运行过程中，这类杆端连接部件属于易损传动件，长期承受交变载荷和往复摆动的摩擦，当出现旷量过大、转动卡滞的情况时需要及时更换，因此在结构设计时也考虑了拆装的便捷性，整体为同轴装配结构，拆卸时只需要从轴向压出芯轴即可完成内部零件的更换，不需要破坏外部的安装结构，降低了设备维护的成本和时间。
