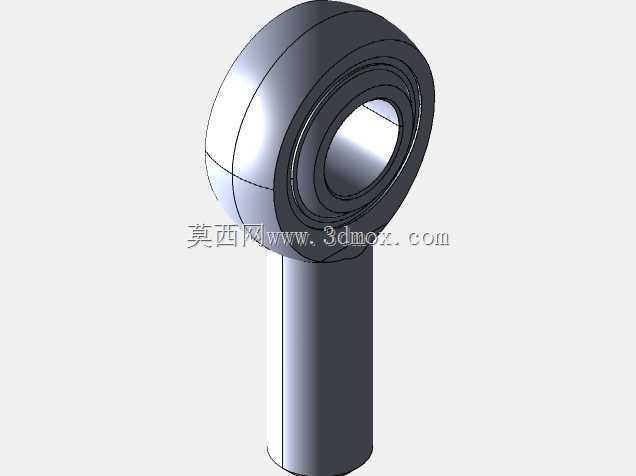

FK杆端外螺纹JMX12关节轴承结构设计

　　在自动化生产线的连杆传动机构、工程机械的操纵连杆、纺织机械的摆臂连接、农业机械的调节拉杆等需要小角度摆动、倾斜偏转的铰接场景中，这类带外螺纹杆身的杆端关节轴承是应用极广的铰接连接件，它能在连接两构件的同时，补偿安装过程中产生的同轴度误差，吸收传动过程中产生的径向、轴向复合载荷，避免刚性连接带来的构件憋劲、应力集中断裂问题。从结构设计逻辑来看，这款JMX12规格的杆端轴承采用杆身与外圈一体化的锻造结构，杆部加工有标准外螺纹，方便直接拧入带内螺纹的调节杆端，通过锁紧螺母即可快速固定铰接位置，相比内螺纹型杆端轴承，它不需要额外配置连接螺柱，在安装空间受限的窄小铰接位能大幅减少连接件数量，降低装配复杂度。

　　头部的滑动摩擦副采用内圈球面与外圈内球面贴合的结构，内圈带有贯通的安装孔，用来穿装铰接销轴，内圈可相对于外圈在一定锥角范围内做任意方向的偏转摆动，能适配连杆工作过程中产生的角度偏移，不会因为两构件运动轨迹存在夹角就出现卡滞。设计过程中首先要明确安装边界尺寸，杆部的螺纹规格匹配常用的M12标准粗牙螺纹，螺纹有效长度要满足常规调节行程的需求，避免螺纹啮合长度不足导致连接强度不够；头部外圈的外径尺寸要匹配安装位的避让空间，不能在摆动过程中与周边的构件发生干涉；内圈的安装孔直径为12mm，适配同直径的铰接销轴，孔的公差带选用间隙配合，保证销轴穿装后能灵活转动，同时不会因为间隙过大产生冲击载荷。杆身与头部外圈的过渡位置采用大圆角过渡结构，

　　避免截面突变产生应力集中，在承受交变冲击载荷的时候，过渡位置不会因为应力集中出现疲劳断裂。球面摩擦副的表面粗糙度需要严格控制，太粗糙会导致转动阻力大、磨损快，太光滑则不容易存留润滑脂，会缩短使用寿命，设计时通常会在球面位置预留润滑脂储油槽，方便定期补充润滑，降低摩擦系数，提升铰接部位的使用寿命。在设备选型过程中，需要先核算铰接位的额定静载荷、动载荷，确认该规格轴承的承载能力满足工况需求，同时要核对最大偏转角度是否适配机构的运动摆角范围，避免摆角超过轴承的允许极限导致密封圈损坏、润滑脂泄漏。安装时要注意外螺纹的拧入深度，保证至少有8牙以上的螺纹啮合长度，锁紧螺母要加装防松垫圈，避免设备运行过程中螺纹松动导致铰接位脱落；

　　穿装销轴的时候要保证销轴的轴线与轴承内圈孔的轴线对中，不要强行敲入，避免划伤内圈孔壁影响转动灵活性。这类杆端轴承相比普通的滑动衬套铰接结构，不需要额外加工铰接座的球面配合面，直接通过螺纹即可完成安装，能大幅降低结构件的加工难度，缩短装配周期，在各类需要铰接传动的设备中都能看到这类零件的应用，比如包装机械的开合机构、物流设备的连杆锁止结构、健身器材的摆动连接位、摩托车的后减震连接端等场景，它的自调心特性可以大幅降低安装精度要求，即使构件加工存在一定的位置误差，也能通过轴承的自偏转补偿误差，保证机构运行顺畅。建模过程中要重点还原球面配合的尺寸精度，杆部螺纹的牙型要符合标准规范，过渡圆角的尺寸要准确，因为这些位置直接影响后续有限元分析的应力计算结果，如果圆角建模错误，会导致应力集中系数计算偏差，误导结构强度校核的结论。同时要注意内圈与外圈的配合间隙，建模时预留合理的装配间隙，模拟实际产品的转动灵活性，不要把两个零件做成完全贴合的过盈状态，否则虚拟装配后无法体现实际的摆动功能。
