带焊接套筒的FK球面轴承FKS14结构

　　在赛车底盘悬架、工程机械铰接点位、非标自动化设备的摆动支撑工位中，这类带配套焊接套筒的球面轴承是解决轴系偏角补偿的核心零件，很多一线结构设计人员在做铰接点位选型时，往往只关注轴承本身的额定载荷，忽略配套安装套筒的适配性，最后出现安装后卡滞、偏角补偿量不足、焊缝受力开裂的问题，这个三维结构完整还原了FKS14球面轴承与CPW14焊接套筒的配合细节，能给选型和建模的从业者省去大量测绘核对的时间。

　　从实际使用场景来看，这类球面轴承主要用在存在一定角度摆动的铰接位置，比如赛车的拉杆连接点、工程机械的动臂铰接处、输送线的摆动导向机构，和普通深沟球轴承不同，它的内圈可以相对外圈产生一定角度的偏转，能补偿安装过程中产生的同轴度误差，也能适应设备运行过程中构件变形带来的轴系偏斜，避免轴承因为额外的附加载荷提前失效。配套的CPW14焊接套筒，是直接焊接在安装构件上的，不需要额外加工轴承安装座的沉孔或者挡圈槽，对于管材类的安装基座来说，这种焊接式的安装方式能大幅降低机加工量，尤其适合赛车车架这类薄壁钢管结构的安装场景，不需要在钢管上开复杂的安装孔，直接把套筒焊在对应位置就能压入轴承，安装效率比传统的座孔安装高很多。

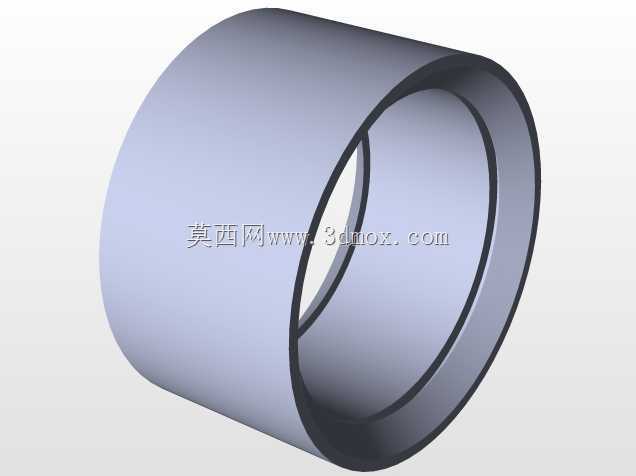

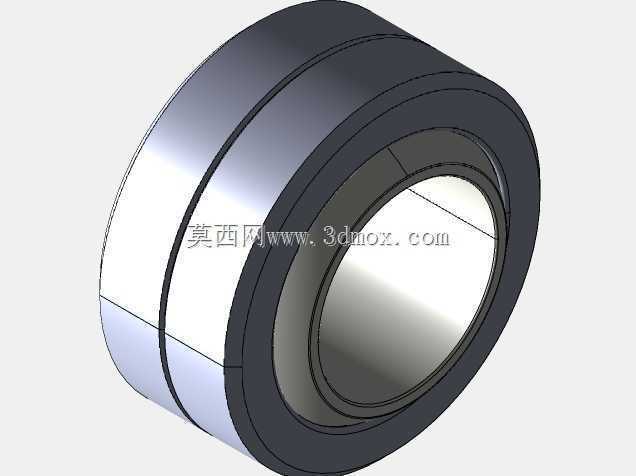

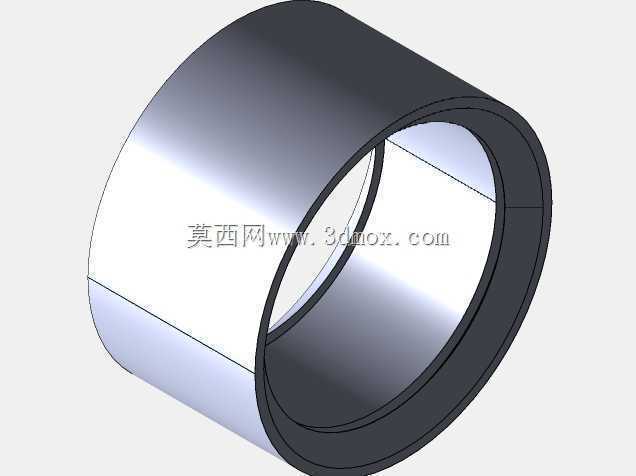

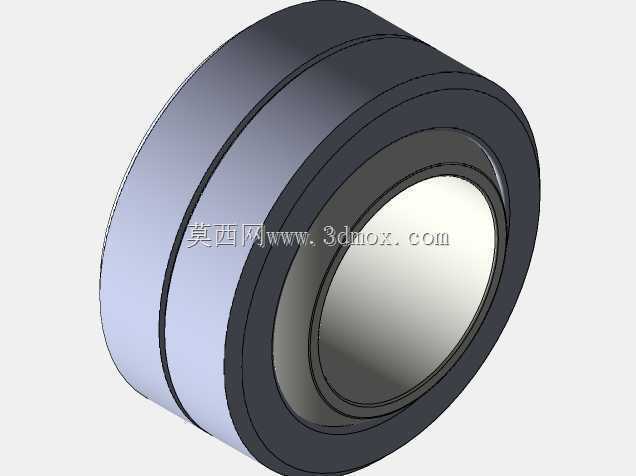

　　从结构设计的细节来看，轴承外圈采用了和套筒过盈配合的外径尺寸，压入套筒后不会出现相对转动，所有的摆动动作都由轴承内部的球面摩擦副完成，内圈的内孔是光孔设计，适配对应的销轴穿过，内圈的球面和外圈的内球面经过贴合度匹配，保证在允许的偏角范围内，接触面积不会出现大幅下降，避免局部应力集中。套筒的外径设计了焊接坡口，焊接的时候能让焊缝和套筒、基座充分熔合，套筒的长度和轴承外圈的宽度匹配，压入后轴承端面和套筒端面基本齐平，不会出现凸出或者凹陷过多的情况，避免和相邻的构件产生运动干涉。

　　做安装边界核算的时候要注意，首先要确认焊接套筒焊接后的内孔圆度，因为焊接过程中产生的热变形可能会让套筒内孔出现轻微收缩，压入轴承前需要对内孔进行铰削或者滚压，保证过盈量在设计范围内，过盈量太大会导致轴承外圈变形，挤压内部球面导致转动卡滞，过盈量太小则会出现轴承外圈在套筒内窜动的问题。其次要核算允许的偏角范围，这类球面轴承的偏角补偿量一般在几度的范围内，安装的时候要保证实际工作中的最大摆动角度不超过这个限值，不然会出现密封圈被挤出、润滑脂泄漏的问题。另外销轴和内圈内孔的配合建议采用间隙配合，因为铰接点位的销轴往往需要拆装维护，间隙配合能方便拆装，同时不会因为销轴的变形影响内圈的摆动。

　　很多新手建模的时候容易忽略套筒和轴承的配合公差，直接把两个零件做成贴合的零间隙，实际生产中这样的模型转成加工图纸后，要么压装困难要么配合松动，这个三维结构里把配合段的尺寸公差、焊接坡口的角度、轴承内外圈的倒角细节都做了还原，在做整机装配的时候，可以直接调用这个组件，不需要再单独核对两个零件的配合尺寸，能避免装配时出现干涉问题。另外在做受力校核的时候，要注意这类轴承的额定载荷是针对纯径向载荷的，如果铰接点存在较大的轴向载荷，需要额外校核球面接触的应力，避免出现球面压溃的问题，配套的焊接套筒和基座连接的焊缝强度也要和轴承的额定载荷匹配，不然会出现轴承没坏焊缝先开裂的情况。

　　在日常维护的结构设计上，这类轴承一般采用预填润滑脂的方式，部分结构会在外圈上预留注油孔，不过FKS14这类小尺寸的球面轴承很多是免维护的密封结构，密封圈布置在外圈和内圈的结合处，能阻挡外部的泥沙、灰尘进入球面摩擦副，适合赛车、工程机械这类野外或者多尘的使用场景，不需要频繁加注润滑脂，减少维护工作量。设计安装结构的时候要注意给轴承两侧留出一定的拆装空间，方便后续磨损后把轴承从套筒里压出来更换，不要把套筒周围的构件布置得太紧凑，不然拆卸的时候没有着力点，只能切割套筒，增加维护成本。
