FK球面轴承AIN14-770结构设计

　　在各类需要补偿同轴度误差、承受偏载的机械传动场景中，球面类轴承的应用十分广泛，这类部件往往是设备传动链路里不起眼但直接影响运行稳定性的关键零件。这款FK系列球面轴承的设计，核心围绕摆动工况下的载荷承载需求展开，区别于常规深沟球轴承只能承受纯径向或小角度轴向载荷的特性，其球面配合结构允许内圈相对外圈产生一定角度的偏转，能够适配安装座加工存在的同轴度偏差，或是设备运行过程中连杆、摆臂产生的角度偏移，避免轴系因别劲出现的早期磨损、卡滞问题。

　　从实际应用场景来看，这类轴承常被用在工程机械的连杆铰接点、自动化设备的摆臂支撑位、农业机械的传动连接部位，还有部分轻工设备的往复摆动机构中——这些场景的共性是支撑部位并非绝对同轴，运行过程中会伴随一定角度的摆动，普通刚性轴承在这类工况下很容易出现滚道局部应力集中，轻则运转阻力增大，重则滚道剥落、保持架碎裂，直接导致设备停机。这款球面轴承的内圈滚道采用球面设计，与外圈的球面滚道形成面接触式的配合，相比点接触的关节轴承，其接触应力分布更均匀，在承受径向载荷的同时，还能兼顾一定的轴向载荷承载能力，适合中等载荷、中低转速的摆动工况。

　　设计过程中，首先要明确的是安装边界的尺寸约束：轴承的外圈为圆柱面结构，可直接压装入安装座的基准孔内，压装时需保证外圈端面与安装座定位面贴合，避免出现倾斜导致的预紧不均；内圈的内孔为光孔设计，可与光轴配合后通过端盖、锁紧螺母实现轴向定位，内孔与轴的配合公差选取需根据载荷性质确定，承受冲击载荷时建议选用稍紧的过渡配合，常规摆动工况可选用间隙较小的间隙配合，保证内圈能随轴顺畅摆动的同时，不会出现过大的窜动。轴承的整体宽度尺寸经过优化，在保证足够支撑刚度的前提下，尽可能压缩轴向占用空间，适合安装空间紧凑的铰接部位，不会因为轴承本身的轴向尺寸过大，导致周边连杆、摆臂的结构设计被迫调整。

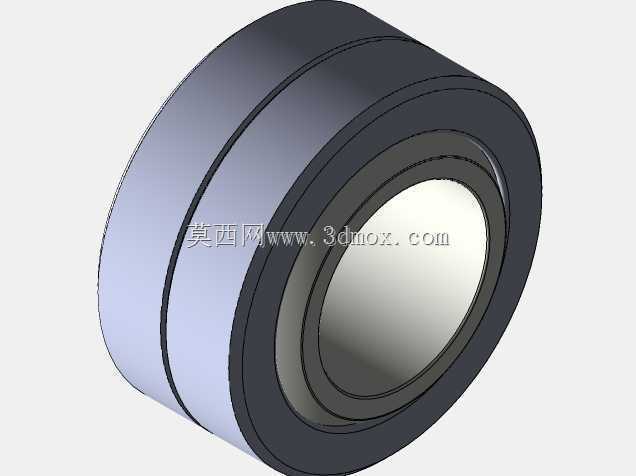

　　从结构细节来看，轴承的外圈设置有两道环形凹槽，一方面是用于安装密封件，阻挡外界的粉尘、切削液、泥水等杂质进入滚道内部，另一方面凹槽结构也能在压装时起到一定的导向作用，避免压装过程中外圈出现啃伤安装孔的问题。内圈的两端设计有倒角，既方便轴的穿入安装，也能去除加工过程中产生的锐边，避免安装时划伤操作人员或是轴的配合表面。滚道的球面曲率经过匹配计算，保证内圈偏转至最大允许角度时，滚道的接触区域依然处于有效承载范围内，不会出现边缘接触导致的应力集中，这个偏转角度的设定并非越大越好，需要结合实际应用场景的最大摆角需求确定，过大的偏转角度会导致密封结构的设计难度提升，同时也会降低轴承的轴向承载能力。

　　在选型匹配时，需要重点核算三个参数：一是额定动载荷，要结合机构的运行频率、载荷大小计算轴承的额定寿命，保证其使用寿命能匹配设备的大修周期；二是允许的最大偏转角，要确认机构运行过程中轴系的最大摆角在轴承的允许范围内，避免出现偏转角度过大导致密封失效、滚道卡滞的问题；三是安装配合面的加工精度，虽然球面轴承具备一定的误差补偿能力，但安装座孔和轴的加工精度也不能过低，否则会导致轴承外圈受力不均，或是内圈与轴的配合出现松动，反而加剧轴承的磨损。日常维护层面，这类轴承在出厂时通常已经预填了润滑脂，密封结构为终身润滑设计的话，使用过程中无需额外加注润滑脂，若应用在多粉尘、高湿度的恶劣工况，可选用带有注油孔的衍生型号，定期补充同型号润滑脂，延长轴承的使用寿命。

　　建模过程中，这类零件的建模逻辑需要先确定球面的球心位置，所有滚道曲面都以该球心为基准进行构建，保证内外圈滚道的曲率完全匹配，避免出现干涉或是间隙过大的问题；其次要注意密封槽的尺寸公差，槽宽和槽深需要和选用的密封圈尺寸匹配，保证密封件安装后有合适的压缩量，既能起到密封作用，也不会因为压缩量过大导致运转阻力升高；最后是安装倒角和退刀槽的细节处理，这些工艺结构虽然不直接影响轴承的承载性能，但却是实际加工、安装过程中必不可少的部分，缺失这些结构会导致零件加工难度提升，或是安装时无法到位。
