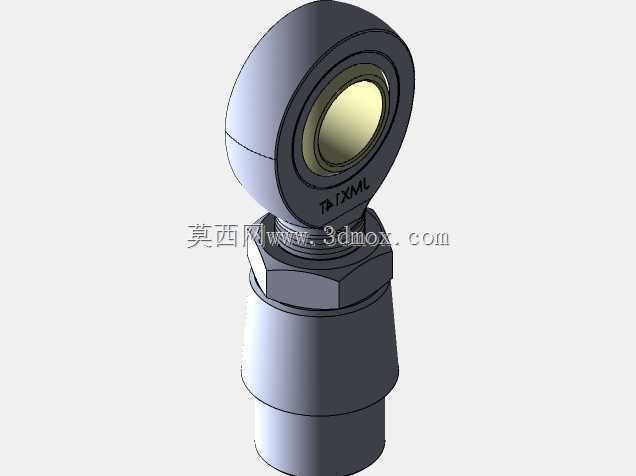

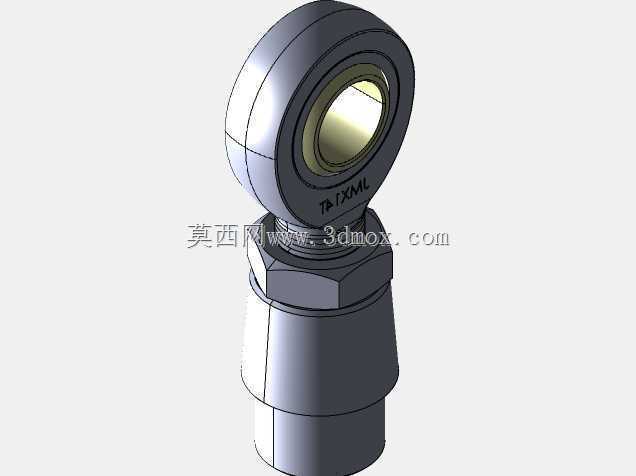

FK杆端外螺纹JMX14关节连接组件

　　在各类需要小角度摆动、往复铰接传动的机械结构中，杆端关节连接件是承担铰接载荷、补偿安装同轴度误差的核心部件，这款FK杆端外螺纹JMX14组件，整合了杆端关节轴承本体、防松锁紧螺母与配套管接头，能够直接适配对应规格的杆系连接场景，无需额外单独采购配套紧固件与转接件，大幅减少现场装配的零件匹配工作量。从实际应用场景来看，这类杆端关节组件常见于赛车悬架拉杆、自动化设备的连杆传动机构、轻工机械的摆杆连接部位，甚至部分小型工程机械的操纵连杆结构中，核心作用是在两个存在相对摆动角度的构件之间传递拉压载荷，同时抵消安装过程中产生的轴线偏移，避免连杆因为强制对中产生附加弯曲应力，延长整套杆系的疲劳寿命。

　　从功能特性上看，该组件的杆端关节部分采用整体式外圈与内圈球头配合结构，内圈的通孔用于穿装铰接销轴，球头配合面能够在一定锥角范围内自由摆动，适配连杆工作过程中的角度变化；外螺纹段的设计可以直接拧入对应内螺纹的杆体或者安装座内，配套的六角防松螺母能够在螺纹旋合长度调整到位后完成锁紧，避免设备运行过程中因为振动导致螺纹连接松脱，出现杆系长度变化引发的传动精度失效问题。配套的管接头部分可以直接对接对应外径的气动或者液压管路？不对，这里的管接头实际是和杆端螺纹配合的杆体转接？不，仔细看结构，下部的柱段是用于和外部杆体对接的连接端，外螺纹段的螺距与公称尺寸匹配JMX14系列的标准安装规格，螺纹精度满足普通传动连接的公差要求，不需要额外加工适配螺纹，只要对应安装位的内螺纹规格匹配，就可以直接旋装使用。

　　设计思路上，这款组件没有采用杆端与接头分体单独供货的形式，而是将锁紧螺母、杆端关节、连接接头整合为一套完整的铰接组件，主要是考虑到现场选型时，很多设计人员容易忽略锁紧螺母的厚度对安装空间的影响，以及接头与杆端螺纹的配合公差问题，整合后的组件在三维建模阶段就已经确定了各零件的装配位置关系，设计人员在进行整机结构设计时，可以直接调取整套模型进行装配干涉检查，不需要逐个零件拼装核对尺寸，能够有效缩短结构设计阶段的零件选型与装配校验时间。

　　从安装边界与尺寸适配角度来说，该组件的关节头部外径、螺纹段长度、螺母对边尺寸、下部接头的外径与总长度，都严格匹配JMX14系列的安装尺寸规范，关节头部的摆动角度范围满足常规连杆传动的摆角需求，不会因为头部尺寸过大和周边的安装座结构产生运动干涉；外螺纹段的有效旋合长度足够保证连接强度，即使在承受额定拉压载荷的情况下，螺纹牙的剪切应力也在材料许用应力范围内，不会出现螺纹滑牙失效的问题。防松螺母采用标准六角外形，能够用普通开口扳手或者套筒扳手进行锁紧操作，不需要特殊的定制工装，现场装配和后期维护的便利性较好。

　　在实际选型使用过程中，需要注意该组件的铰接载荷匹配，其额定静载荷、动载荷参数适配中小载荷的传动连杆场景，不适合用于重载冲击的主承载铰接部位；安装时需要先调整好杆端的旋入长度，保证整套连杆的安装尺寸符合设计要求，再将锁紧螺母拧紧到对应的扭矩值，避免预紧力不足导致松脱，或者预紧力过大导致螺纹变形。另外，关节球头部位在出厂时已经预填了润滑脂，日常维护时可以根据使用工况定期补充润滑，减少球头配合面的磨损，保证摆动的灵活性，避免因为卡滞导致连杆传动出现附加载荷。对于三维建模从业者来说，这套模型的装配关系完整，各零件的细节特征比如螺纹收尾、螺母倒角、关节外圈的成型面、球头内孔的倒角都做了还原，在做整机装配仿真、运动干涉检查的时候，可以直接使用，不需要再对模型细节进行修补，能够有效提升设计工作的效率。
