KTM探险摩托侧箱后部三维扫描结构

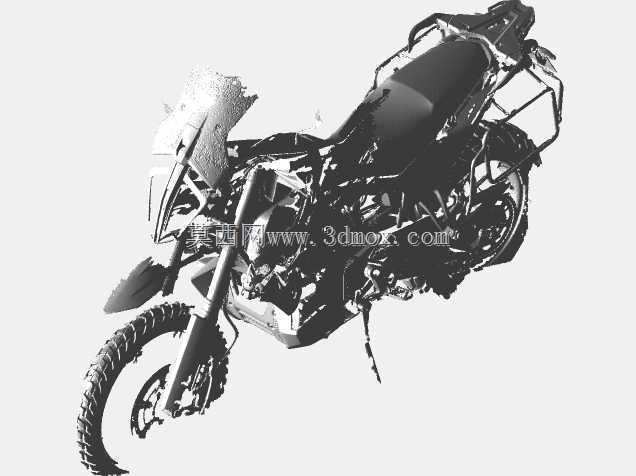

　　该扫描对象围绕探险类摩托车后部承载区域展开，重点还原侧箱安装后与车尾、副车架、后座、护杠及周边外露部件之间的空间关系。对于长途骑行、越野穿越和车辆改装场景而言，后部区域并不是单一外观件，而是承担行李承载、侧箱固定、线束避让、排气热隔离以及维修拆装边界确认的综合结构。通过三维扫描获取真实曲面和相对位置，可以在设计侧箱支架、尾箱平台、辅助灯架或工具包固定点时，减少凭二维照片估算带来的干涉风险。

　　从实际用途看，侧箱后部结构需要兼顾铺装道路高速行驶时的稳定性，也要考虑非铺装路面颠簸、倾斜压弯、倒车冲击和原地扶车时的受力状态。侧箱本体通常位于车辆重心后侧，若支架固定点过于靠外，会增加整车宽度并影响窄路通过性；若固定点靠近后轮或排气，又可能造成热影响、泥水堆积和拆装空间不足。扫描数据能够把这些边界直接呈现在三维环境中，使设计者在布置箱体轮廓、锁扣位置、加强筋和快拆机构时，有明确的参照面。

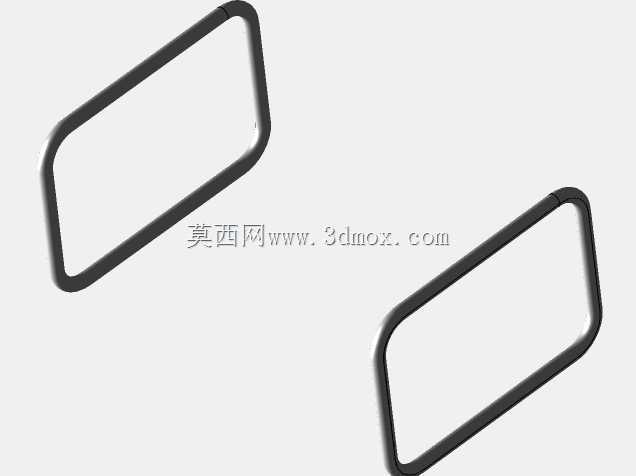

　　外形处理上，探险摩托后部线条受座椅收窄、尾架上翘、后挡泥板弧度和侧盖折线共同约束。侧箱不能简单做成规则方盒，前上角需要避让后座乘员腿部和车体侧盖，下部则要留出链条、后轮跳动和减震运动空间。靠近排气的一侧还应保留隔热间隙，避免箱体表面长期受高温影响。扫描模型保留了后部复杂装配关系，包括管状支架的走向、安装座的角度、车身覆盖件的起伏以及相邻零件之间的空隙，这些信息对后续逆向建模和改装件开发都有直接价值。

　　安装边界方面，设计时应先确认副车架可承载的连接点，再根据侧箱满载状态校核支架悬臂长度。固定点过于集中会让局部载荷变大，分散到多个可靠位置则有利于降低振动峰值，但不能为了增加固定点而在薄板覆盖件上强行受力。箱体开合方向、锁具操作空间、绑带挂点和拆卸后的维护通道也需要同步检查。对于三维建模人员，扫描成果可作为点云或曲面参考，用于重建后部包络、校核装配间隙、制作工装夹具以及验证改装件在实车上的适配性。
