多通道空气流动特性仿真分析三维模型

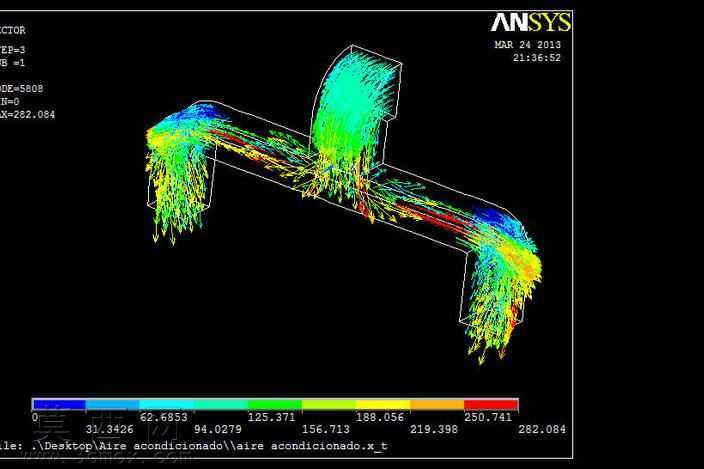

本模型针对多分支连通的空气流通通道开展三维建模与流体仿真分析，建模阶段首先完成实体风道结构的精准搭建，依据空气流通的路径走向，构建出包含主流通干道、三处垂直分支出口的完整流道几何，对通道的弯折过渡段、进出口边界做了精细化处理，避免几何尖角导致的仿真计算误差，确保流道壁面的连续性与光滑度符合流体计算的几何要求。仿真计算阶段采用计算流体动力学方法，对空气在通道内的流动过程进行数值模拟，设定符合常规通风场景的入口流速、出口压力边界条件，选取适配空气低速流动的湍流模型，完成网格划分时对近壁面区域、通道交汇区域做网格加密处理，保证计算结果的收敛性与精度。后处理阶段通过矢量场可视化方式呈现空气的流动轨迹，采用从蓝到红的渐变色谱映射流速数值大小，蓝色对应低流速区域，红色对应高流速区域，可直观观察到空气在主通道内流动时，在分支出口处的分流现象、通道弯折处的流速变化、不同出口位置的流量分配差异，以及局部区域因流道截面变化产生的流速突变特性。模型完整还原了空气在多分支风道内的流动行为，能够清晰展示不同位置的空气流速分布、流动方向变化、涡流产生区域，可用于风道结构优化、通风系统性能验证、空气分配方案设计等场景，帮助设计人员直观理解空气在复杂通道内的流动规律，为风道结构的参数调整、流阻优化、通风效率提升提供可视化的参考依据，在建模过程中兼顾了几何结构的准确性与仿真计算的可靠性，确保流场计算结果能够真实反映实际工况下的空气流动特性。
