车用汽油发动机活塞有限元分析模型

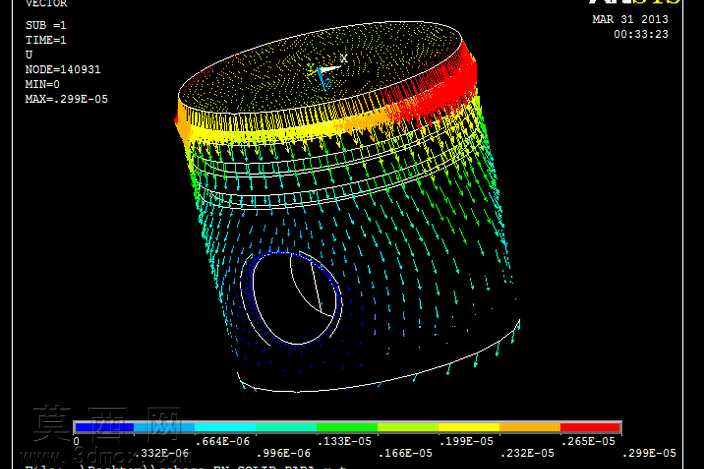

本作品为车用汽油发动机活塞的三维分析模型，建模阶段严格遵循汽油活塞的实际结构参数，完整还原活塞顶部燃烧室轮廓、环槽组结构、活塞销座孔以及裙部型面的所有细节特征，建模过程中对活塞环槽的倒角、销孔的过渡圆角、裙部的微凸型线等易产生应力集中的部位做了精细化处理，保证几何特征与实物一致，为后续的力学分析提供精准的几何基础。模型完成几何建模后导入分析模块完成前处理设置，针对活塞实际工作中的受力工况，分别施加了燃气爆发压力、活塞往复运动惯性力、活塞销对销座的支撑约束、活塞环与环槽的接触边界等工况条件，同时对活塞顶部、环槽、裙部等不同区域做了差异化的网格划分，在应力集中的关键区域加密网格尺寸，在受力平缓的裙部区域采用适中网格密度，兼顾计算精度与求解效率。从可视化结果来看，模型通过彩色云图与矢量箭头直观呈现活塞工作状态下的位移与应力分布规律，顶部边缘区域位移量相对较大，从顶部向裙部方向位移量呈现梯度递减趋势，不同颜色的色带清晰区分各区域的数值区间，矢量箭头明确展示各节点的位移方向，能够直观反映活塞在燃气压力作用下的变形趋势。该模型完整覆盖活塞的结构特征与受力分析逻辑，可用于发动机活塞的结构强度校核、结构优化设计参考，帮助设计者快速定位活塞的薄弱受力区域，为活塞的结构改进、材料选型提供可靠的数值参考依据，也可作为内燃机零部件力学分析的参考案例，辅助理解往复运动零件的受力变形规律。
