砖型构件静力学应力分布仿真分析

　　本次针对砖型框式构件开展的静态结构仿真，核心是复现构件在常规竖向承载工况下的应力传递路径与变形分布规律，这类带中空框格的砖型构件，在通讯基站配套的设备安装基座、户外机柜承重垫块、管线敷设支撑砖墩场景中应用十分广泛，很多现场施工时容易忽略这类非标准砌筑构件的实际承载上限，仅凭经验选型安装，后期容易出现构件压溃、框格变形挤压内部穿设管线、支撑面倾斜导致上部设备偏移的问题，因此在前期设计阶段通过有限元仿真明确力学性能边界，能大幅降低现场施工的试错成本。从构件本身的结构设计来看，整体采用外框闭合、内部设置两道横向加强肋的框格形式，外框截面采用等壁厚设计，壁厚取值参考常规烧结砖的实体厚度比例，

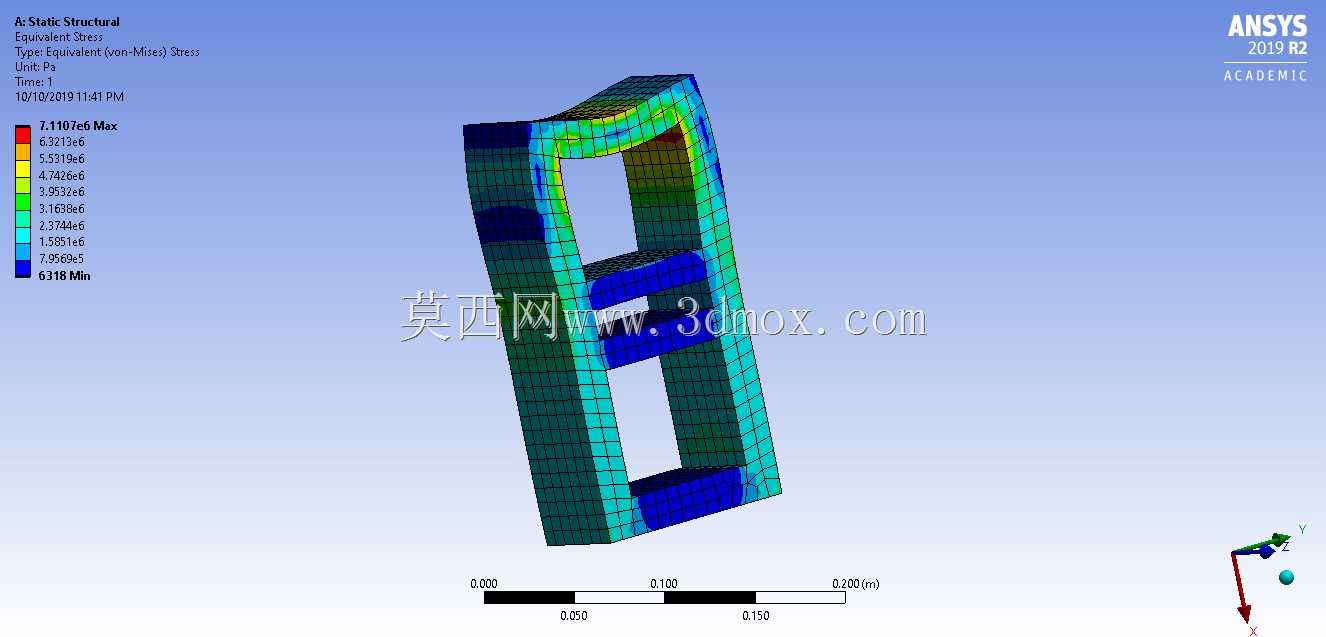

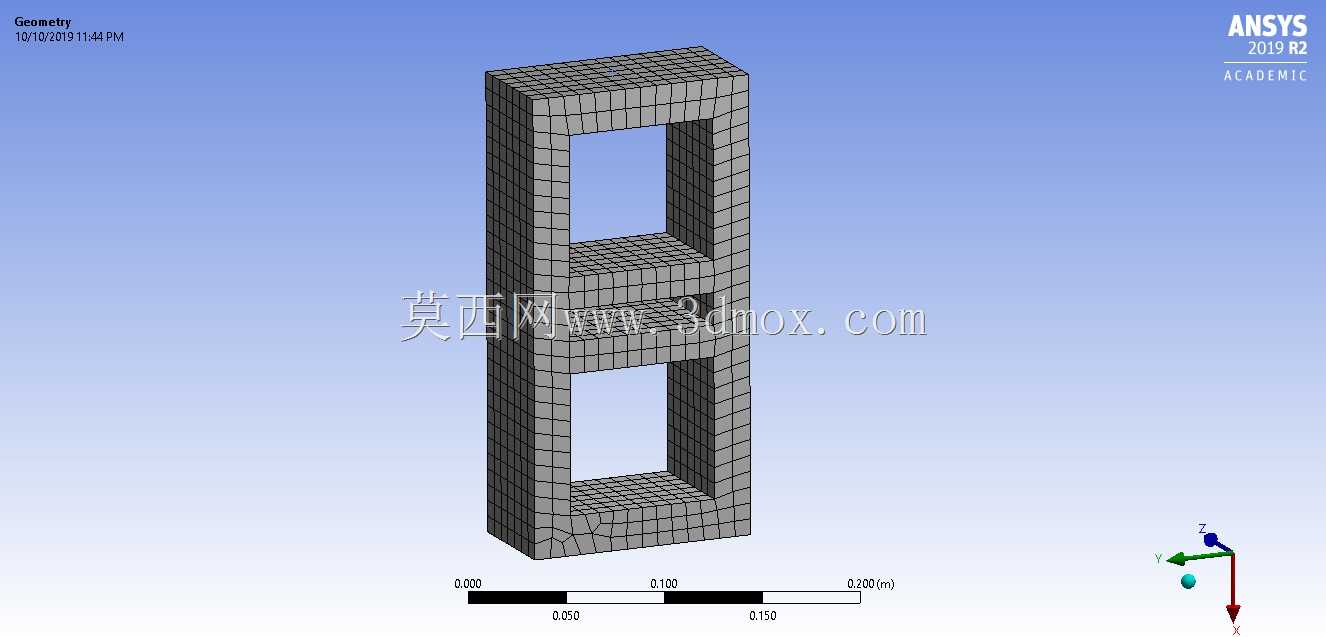

　　内部横向肋的位置分别设置在整体高度的三分之一与三分之二处，既能够将外框承受的竖向荷载拆分传递到下部支撑面，也能预留出中间的中空空间，方便现场穿设通讯线缆、接地扁铁等配套设施，避免后期在构件上额外开孔破坏结构整体性。仿真过程中对构件底部支撑面施加全固定约束，模拟构件放置在硬化混凝土基础上的实际边界状态，顶部承载面施加均匀分布的竖向压应力，匹配上部通讯设备、机柜框架传递下来的实际荷载量级，网格划分采用六面体结构化网格，对应力集中的框角位置、肋板与外框连接位置做网格加密处理，保证应力计算结果的精度，避免因网格过粗导致应力峰值计算失真，误导后续的结构优化方向。从仿真输出的等效应力云图可以看到，构件的最大应力出现在外框的内侧转角位置，

　　这和实际工程中这类框式构件受压破坏的起始位置完全吻合，外框直边段的应力沿高度方向呈梯度分布，越靠近底部支撑面应力值越低，内部横向肋板的应力主要集中在与外框连接的端部位置，肋板中段的应力水平较低，说明当前的肋板厚度设计存在一定的冗余，后续如果需要做轻量化优化，可以适当减薄肋板中段的壁厚，只要保证连接端部的强度满足要求即可。在安装边界方面，这类构件的外形尺寸适配常规通讯机柜的底部安装脚间距，构件长度方向的尺寸刚好覆盖机柜底部两个相邻安装脚的支撑范围，宽度方向预留出足够的线缆穿设空间，安装时不需要额外做混凝土浇筑找平，直接将构件平铺在压实的基础层上即可，构件之间可以通过侧面的平接面拼接，拓展整体支撑范围，适配不同尺寸的设备安装需求。

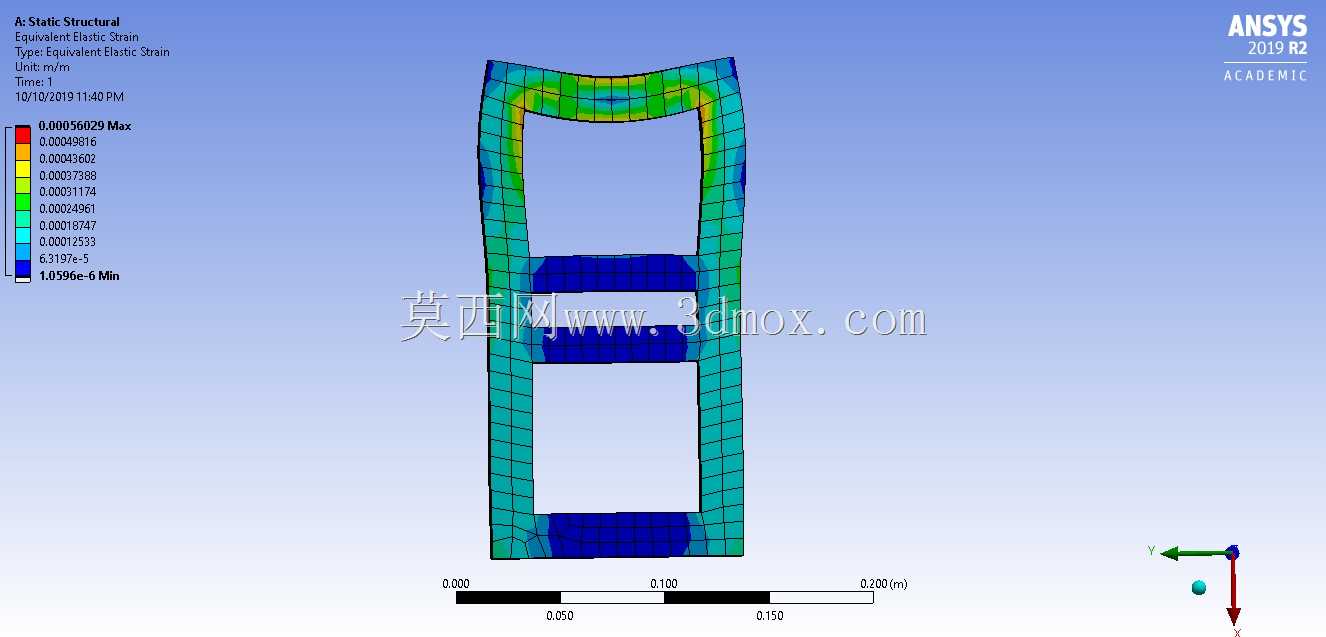

　　另外从变形分布来看，构件的最大变形出现在顶部承载面的中间位置，变形量远低于工程允许的挠度阈值，说明当前的结构刚度完全满足常规通讯设备的承载要求，不会因为长期承载出现明显的塑性变形，能够保证上部设备的安装水平度，避免设备因为支撑面倾斜出现运行故障。需要注意的是，这类构件在实际使用时要避免局部集中荷载直接作用在框格的悬空位置，所有上部荷载都要作用在外框的实体承载面上，否则会导致局部应力超过材料强度极限，出现构件局部开裂的问题，仿真过程中也针对这种偏载工况做了验证，当荷载作用在框格边缘时，局部应力会比均匀承载时提升数倍，因此现场安装时要提前做好荷载位置的对位，必要时可以在构件顶部加设钢垫板扩散荷载，保证受力均匀。
