汽车汽油活塞有限元分析仿真结构

　　作为往复式内燃机的核心承压运动部件，汽油活塞直接决定了发动机的动力输出效率、运行可靠性与服役寿命，在乘用车小排量汽油机的开发流程中，活塞的结构设计与力学性能验证是动力总成开发环节的核心节点。不同于常规的结构三维建模，本次完成的活塞仿真分析结构，完整覆盖了活塞实际运行过程中的三类核心载荷工况：沿缸体轴向往复运动的平移惯性载荷、燃烧室点火爆发后的高压燃气压力载荷，以及高温高压耦合作用下的米塞斯屈服应力分布验证，所有力学边界的设置均完全匹配量产汽油机的实际运行参数。

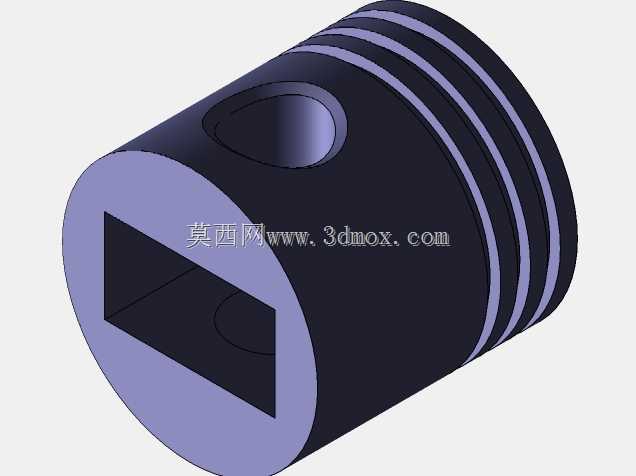

　　从实际装车的应用场景来看，这类活塞主要适配1.2L-1.6L排量的自然吸气乘用车汽油机，工作转速区间覆盖800rpm怠速到6000rpm额定功率转速，单缸爆发压力峰值可达8-10MPa，活塞头部的瞬时工作温度最高可超过300℃，因此在结构设计阶段，必须同时兼顾轻量化、结构强度、热变形补偿三个核心维度的设计要求。本次的活塞结构采用了主流的汽油机活塞设计方案：顶部设置适配燃烧室形状的浅盆型凹坑，配合缸盖形成合理的挤气涡流区域，优化油气混合效率；头部设置三道活塞环槽，最上方两道为气环槽，用于密封燃烧室高压燃气，最下方为油环槽，用于刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；裙部设计为变椭圆桶型型线，在冷态下与缸套保持合理的配合间隙，热态膨胀后可形成均匀的面接触，避免局部应力集中导致的拉缸故障；活塞销座部位设置了加强筋结构，将活塞顶部承受的燃气压力均匀传递至活塞销，再通过连杆传递至曲轴输出动力。

　　从安装边界来看，这类活塞的外径尺寸严格匹配对应缸径的气缸套，配合间隙控制在0.02-0.04mm区间，活塞销孔的同轴度、裙部圆柱度公差均控制在0.005mm以内，避免往复运动过程中出现偏磨。在仿真分析的设置逻辑上，首先对活塞三维模型进行了合理的几何简化，去除了对整体应力分布影响极小的微小倒角、工艺凹点等特征，采用二阶四面体单元进行网格划分，在活塞环槽、销座、火力岸等应力集中区域进行了网格局部加密，保证计算结果的精度。载荷施加完全贴合实际运行状态：惯性载荷根据活塞组件的往复运动质量、曲柄连杆机构的运动学参数计算施加，燃气压力以均布面载荷的形式施加在活塞顶部与火力岸区域，约束条件设置为活塞销孔内表面的圆柱约束，模拟活塞销对活塞的支撑作用，同时限制活塞绕销轴的转动自由度，与实际工作状态保持一致。

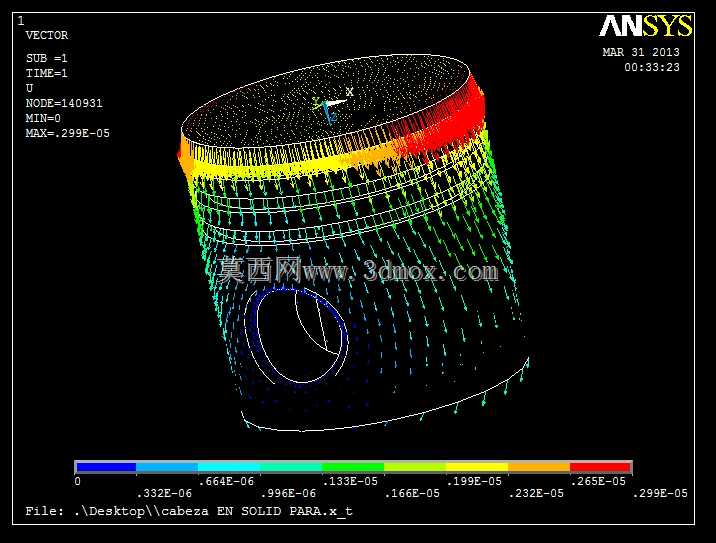

　　从仿真输出的结果来看，活塞的最大米塞斯应力出现在活塞销座内侧与加强筋的连接位置，应力值远低于铝合金活塞材料的屈服强度，满足高转速工况下的强度要求；活塞的最大变形量出现在活塞顶部边缘区域，变形量在设计允许的热膨胀补偿范围内，不会出现与缸套的运动干涉。这类经过仿真验证的活塞结构，可直接用于后续的样机试制、台架试验环节，能够大幅减少物理样机的迭代次数，缩短动力总成的开发周期，降低开发成本。对于结构设计从业者而言，这类活塞仿真模型的参考价值在于，其完整展示了动力类核心零部件从结构设计到有限元验证的全流程逻辑，所有载荷施加、边界设置、网格划分的方式均符合工程实际要求，可作为同类零部件开发的参考模板，帮助设计人员快速掌握内燃机核心运动部件的设计要点与仿真验证方法，避免在实际开发过程中出现结构强度不足、热变形超差、运动干涉等常见工程问题。
