家用储水容器密封配套壶盖结构

　　日常接触的储水类容器中，壶盖是直接影响使用体验与密封性能的核心配套部件，很多人在做日用容器结构开发时，容易把壶盖当成简单的遮挡件处理，实际落地后往往出现漏水、开合卡滞、长期使用磨损松旷等问题，这个壶盖的结构设计，是针对桌面型储水壶的使用场景做的针对性优化。先从实际使用场景说起，这类壶盖适配的是容量1.2-1.8L的桌面凉水壶、电热水壶的上部密封位，日常使用场景覆盖常温凉水储存、沸水注入后的短时密封、冰箱冷藏存放等多种工况，使用过程中需要频繁开合，还要承受一定的蒸汽压力差，同时用户操作时不会刻意对准旋合位置，大多是随手拧上就要求达到密封效果，这就对结构的容错率提出了很高要求。从功能特性上拆解，这个壶盖首先做了双层环形密封筋设计，

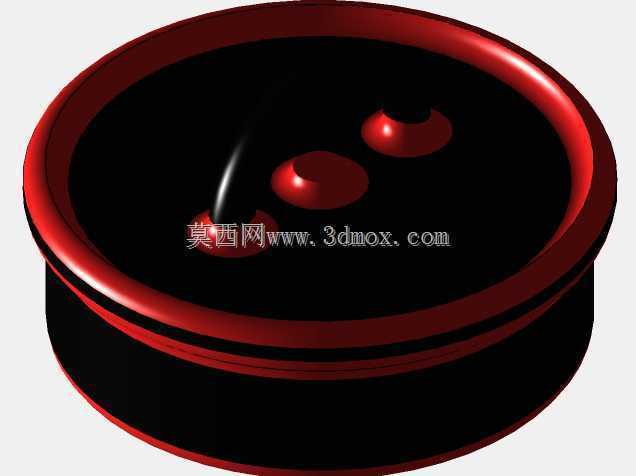

　　外层的宽边凸缘是和壶口的外壁做贴合定位，避免壶盖在拧动时出现径向偏移，内层的两道环形密封筋是嵌入壶口内壁的，两道筋之间留了0.8mm的泄压间隙，当壶内注入沸水产生蒸汽压力时，压力会先从两道筋的间隙处缓慢泄出，不会因为内部压力过高把壶盖顶开脱落，也不会因为密封过严导致开盖时内部压力突然喷溅烫伤使用者。壶盖顶面做了三个内凹的定位凸点，这三个凸点不是装饰结构，一方面是用户拧动壶盖时的手指施力位，凸起的结构能增加手指和盖面的摩擦力，哪怕手上沾有水渍也能顺畅施力拧动，不会出现打滑；另一方面这三个凸点的位置刚好对应内部密封筋的受力支撑位，当用户向下按压壶盖辅助密封时，按压力会通过凸点下方的支撑筋直接传递到密封环位置，不会让盖面出现凹陷变形，

　　长期使用也不会因为反复按压导致盖面出现应力发白的问题。再说到设计思路上的考量，很多同类壶盖为了追求外观的简洁，会把盖面做成完全平整的结构，实际使用时用户拧盖没有明确的施力点，尤其是手上沾有油污或者水渍的时候，很容易出现拧不紧漏水的情况，还有的设计把密封筋做的过厚，虽然密封性能提升了，但是拧动的时候阻力极大，用户需要用很大的力气才能拧开，体验很差。这个结构在做参数匹配的时候，特意把旋合螺纹的导程做了12度的倾斜角，用户只需要旋转不到90度就能完成锁紧或者开盖动作，不需要像传统螺纹盖那样旋转多圈，同时螺纹的配合间隙留了0.15mm的旷量，哪怕壶口因为注塑生产出现轻微的尺寸公差，也能顺畅旋合，不会出现卡滞或者拧不到位的问题。外形尺寸和安装边界方面，这个壶盖的整体外径适配75mm内径的标准壶口，盖体的总高度是22mm，其中嵌入壶口内部的密封段高度是12mm，露出壶口外部的盖边高度是10mm，盖边做了1.5mm的圆角过渡，不会有锋利的边缘割手，安装时不需要额外的辅助工具，用户徒手就能完成装配，和壶体配合后，盖面和壶口上端面的贴合间隙控制在0.2mm以内，既不会因为间隙过大藏污纳垢，也不会因为间隙过小导致热胀冷缩时盖体和壶口抱死。另外在结构的耐用性设计上，盖体内部的支撑筋做了均匀的放射状排布，一共12道支撑筋从中心的凸点位置延伸到外圈的密封边位置，每道筋的厚度是1.2mm，既保证了盖体的整体刚性，在承受10kg的垂直按压力时不会出现开裂变形，

　　也不会因为筋位过厚导致注塑生产时出现缩痕影响外观。密封筋的材质适配方面，结构预留了2mm的硅胶圈安装槽，用户可以根据使用场景搭配不同硬度的硅胶密封圈，接触常温水的场景可以用40度的软硅胶提升密封性能，接触沸水的场景可以换成55度的耐高温硅胶，避免长期高温下密封圈变形失效。日常使用中，这类壶盖还要考虑清洗的便利性，整个盖体的内表面没有做复杂的凹槽结构，所有转角位置都做了R2以上的圆角，冲洗的时候水流可以直接冲到所有位置，不会有积水残留的死角，也不会因为长期存水出现水垢堆积难以清理的问题。很多结构设计新手在做这类日用配件的时候，往往只关注外观造型的好看与否，忽略了实际使用中的操作逻辑和工况耐受能力，比如有的设计把盖面做的过于光滑，没有施力结构，有的密封结构没有考虑泄压，导致沸水注入后喷溅，还有的螺纹配合公差留的过小，生产出来的零件因为轻微公差就无法装配，这个壶盖的结构就是在这些容易被忽略的细节上做了平衡，既满足了外观的简洁流畅，也把实际使用中的各种工况问题提前在结构层面做了规避，不管是做注塑量产的结构开发，还是做现有容器的配件替换，这个结构的尺寸逻辑和功能设计都有很高的参考价值，尤其是在密封泄压、施力定位、公差适配这几个点上，都是经过实际使用验证的成熟结构方案，不需要再做过多的调整就能直接适配同规格的储水容器产品。
