十字四爪环形夹持定位工装结构

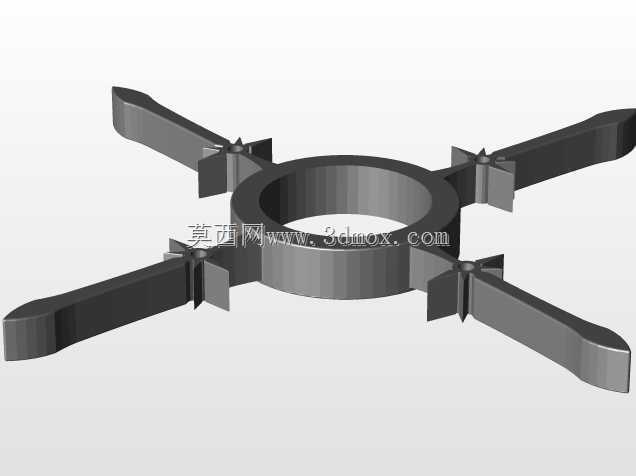

　　该结构核心为中间环形基体搭配四个沿环向均匀90度分布的爪臂，整体采用对称式布局，从结构受力层面看，四爪沿圆周均布的设计可让夹持受力均匀分散到每个爪臂上，避免单侧受力导致的工件偏移或结构形变，适配需要周向均匀施力的夹持、定位场景。中间的环形基体是整个结构的受力核心，内孔可作为定位基准面，与配套的轴类、管类工件外圆配合实现初定位，环形基体的壁厚经过受力校核，在保证整体刚性的前提下控制整体重量，不会因基体过厚导致整体结构笨重，也不会因壁厚不足在爪臂施力时出现基体形变。四个爪臂从环形基体外壁向外延伸，每个爪臂靠近基体的位置设置了加强筋结构，筋板沿爪臂受力方向布置，可抵消爪臂在夹持工件时产生的弯矩，避免爪臂根部因应力集中出现断裂风险，

　　爪臂的末端做了圆弧过渡处理，既可以避免尖锐棱边划伤工件表面，也能在接触工件时增大接触面积，降低局部压强，防止工件表面被压损。从实际应用场景来看，这类结构可用于自动化生产线的工件中转定位工位，比如轴类零件加工过程中的上料定位，四个爪臂可同步收拢抱紧工件外圆，配合中间环形基体的内孔定位，能快速将工件校正到指定同轴度位置，减少人工找正的辅助时间；也可用于小型管件的焊接工装，焊接时通过四爪固定管件位置，防止焊接过程中工件移位导致的焊缝错位，对称的结构设计还能抵消部分焊接热变形带来的位置偏移。设计过程中，爪臂的长度根据常见待夹持工件的外径范围做了适配，爪臂张开与收拢的行程覆盖常规小尺寸轴类、管件的直径区间，安装边界上，

　　中间环形基体的端面预留了安装孔位，可直接通过螺栓固定在工作台或者变位机的连接法兰上，不需要额外设计转接板，降低配套安装的复杂度。每个爪臂的接触面做了平面度处理，保证与工件接触时贴合紧密，不会出现点接触导致的夹持不稳，爪臂与环形基体的连接位置采用圆弧过渡，减少应力集中点，提升结构的疲劳寿命，在频繁开合夹持的工况下也能长期保持结构精度。从结构功能特性来说，这种十字四爪环形结构相比三爪结构，对异形截面工件的适配性更好，四个施力点可更好地适配方形、带扁位的轴类工件，不会出现三爪夹持时工件偏转的问题，同时对称结构的动平衡性能更好，若用于旋转类加工工位，高速旋转时不会因结构不对称产生过大的离心振动，可适配一定转速下的旋转加工、检测工况。

　　设计时还考虑了加工工艺性，整个结构除了加强筋位置，其余面均为规则平面与圆弧面，可通过常规铣削加工完成，不需要特殊的定制刀具，加工成本可控，后期维护时若单个爪臂出现磨损，可单独更换对应爪臂，不需要整体更换整个结构，降低后期运维成本。安装时需要保证环形基体的安装端面与设备工作台面的平行度，否则会导致四个爪臂的夹持面不在同一平面，出现夹持歪斜的问题，爪臂的活动行程范围内需要预留足够的避让空间，防止爪臂张开时与周边设备部件发生干涉，影响正常开合动作。
