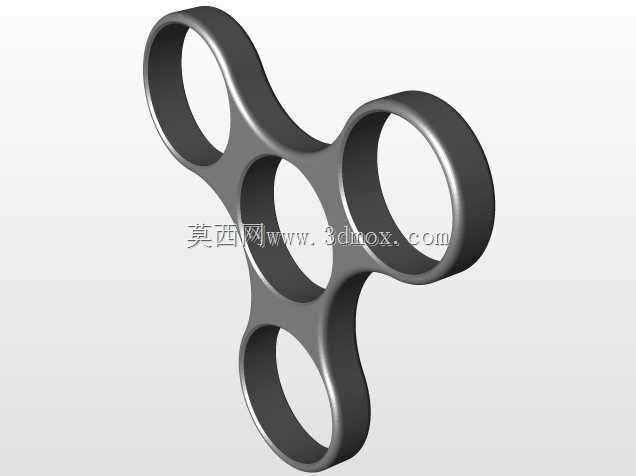

指尖陀螺ABEC7规格三翼承载基座结构

　　日常做休闲解压类五金旋转件的结构设计时，最先要敲定的就是核心承载基座的结构逻辑，这个三翼式的基座结构，就是适配ABEC7标准轴承做的指尖陀螺核心承载件，和市面上常见的塑料基座、单轴承卡接结构不同，这个一体成型的金属基座从受力逻辑上就做了针对性的优化。先从实际使用场景说，这类指尖旋转件的核心使用需求是长时间稳定旋转、握持无硌手感、轴承安装后无旷量，很多廉价产品用的分体式卡接基座，用久了会出现翼片变形、轴承位松旷的问题，旋转时的偏心抖动会直接影响手感，甚至出现轴承脱出的情况，这个一体结构的基座就是为了解决这类问题设计的。

　　从结构设计思路上看，三个环形指位的分布采用了120度等角布局，这种布局的好处是旋转时的动平衡更容易校准，三个指位的中心连线形成等边三角形，重心完全落在中心轴承安装位的轴线上，不会因为单侧重量偏差导致旋转时的抖动。每个指位的环形边缘都做了大圆弧过渡，一方面是握持的时候手指接触的位置没有锐边，长时间捏持不会硌出压痕，另一方面圆弧过渡的结构能减少应力集中，要是不小心把产品掉在硬质地面上，环形结构的受力能顺着圆弧分散，不会出现直角位置容易崩裂的问题。

　　再说到安装边界和尺寸匹配，中心的轴承安装位完全适配ABEC7等级的标准轴承，安装位的内径公差控制在过渡配合的区间，压入轴承的时候不需要额外打胶固定，靠公差配合就能实现轴承外圈和基座的牢固连接，不会出现轴承跟转的情况。三个指位的内圈尺寸是按照成年人手指的平均指腹直径做的，内径大小刚好能容纳指腹贴合，不会因为圈太小卡手指，也不会因为圈太大导致握持的时候打滑。基座的整体厚度做了等厚设计，除了轴承安装位的加强凸台，其余位置的壁厚保持一致，一方面是加工的时候（不管是CNC铣削还是金属3D打印）能减少壁厚差带来的变形，另一方面等厚结构的重量分布更均匀，旋转时的转动惯量更稳定，能有效延长单次旋转的时长。

　　从实际功能特性来说，这个基座作为指尖陀螺的核心承载件，除了固定中心轴承之外，三个指位同时承担了握持受力和配重的作用，不需要额外在翼片上加装配重块，一体结构的自身重量就足够提供稳定的转动惯量。指位环形的内侧也做了轻微的内凹弧度，和手指指腹的弧度贴合，握持的时候手指不会轻易滑动，就算手上有少量汗渍也能保持稳定的捏持状态。另外整个基座的外轮廓没有突出的棱角，放在口袋里携带的时候不会勾刮衣物面料，日常随身携带不会出现剐蹭裤子或者包袋内衬的问题。

　　在结构细节的处理上，三个翼片和中心轴承位的连接位置做了渐变式的加厚过渡，从指位环的壁厚到中心安装位的壁厚平滑过渡，这个位置是整个基座受力最大的地方，要是做等壁厚的直连结构，摔落的时候很容易在连接位置出现断裂，渐变加厚的结构既能保证连接强度，又不会额外增加过多的重量破坏动平衡。轴承安装位的端面做了0.1mm的沉台设计，轴承压入之后端面和基座端面齐平，不会出现轴承突出或者凹陷的情况，后续要是加装装饰盖或者按压盖的话，能完全贴合基座端面，没有明显的缝隙。

　　从行业应用的延伸来看，这种等角三翼的承载结构逻辑，不光能用在指尖陀螺这类休闲五金件上，同结构的等比例放大版本，也可以用在小型旋转工作台、低转速展示转台的承载基座上，核心的动平衡设计思路、应力分散结构是通用的，只是根据不同的负载需求调整壁厚和轴承安装位的尺寸就行。做这类旋转承载件设计的时候，最容易忽略的就是握持/接触位置的人机工程细节，很多设计只追求旋转性能，把边缘做的很锐利，实际使用的时候手感很差，这个结构在所有和人体接触的边缘都做了R角处理，不管是捏持还是旋转过程中碰到手指，都不会有刮痛感。另外整个结构没有复杂的倒扣或者异形空腔，不管是采用金属铣削加工、粉末冶金成型还是3D打印制作，都能顺利脱模或者加工完成，不需要做额外的拆分结构，生产环节的工艺适配性很强，不需要定制特殊的刀具或者模具就能实现批量生产。
