黄爪乐队标识立体浮雕造型设计

　　这款黄爪乐队标识的立体造型，最初的设计需求来自文创周边的金属纪念牌开发项目，在做结构拆解之前，首先要明确它的实际应用场景——这类标识牌既可以单独作为粉丝收藏的金属纪念章做亚克力封装展示，也可以通过背部预留的胶贴点位固定在乐器箱、效果器面板、演出设备外壳上，甚至可以通过边缘的安装孔位配合螺丝固定在舞台背景的金属桁架上作为小型装饰标识，不同的应用场景对应不同的结构细节调整，这也是在建模初期就需要考虑的边界条件。

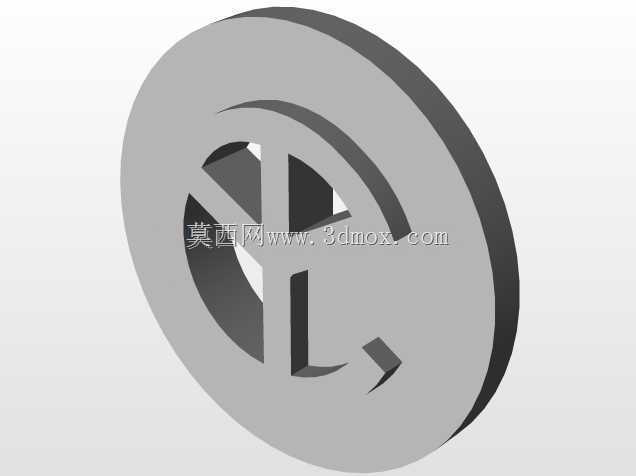

　　从外形尺寸来看，整体采用正圆形薄饼式结构，基础厚度控制在6mm，外圆直径设定为80mm，这个尺寸是经过多轮场景验证的：如果作为胸针佩戴，80mm的直径不会因为过大产生坠重感，6mm的厚度也不会因为过薄显得廉价；如果作为设备装饰贴，这个尺寸刚好能适配常见的吉他效果器侧板、音箱网罩边角的空余位置，不会遮挡设备本身的操作按键与接口。外圆边缘做了R0.5mm的小圆角处理，避免锐边在安装或者佩戴过程中划伤操作人员或者使用者，这是文创类金属件必须考虑的安全细节，和工业设备的外露零部件倒角要求逻辑一致。

　　标识的核心图案采用凹陷式结构设计，区别于常见的凸起logo，凹陷结构的优势在于日常使用过程中图案不会因为摩擦、磕碰出现掉漆或者磨损，图案的凹陷深度统一为2mm，所有图案的转角位置都做了R0.3mm的工艺圆角，这个圆角尺寸是匹配激光切割、精雕加工的最小工艺圆角，既不会因为圆角过大丢失图案原本的线条锐利度，也不会因为尖角过小导致加工时出现断刀、毛刺，后续如果做阳极氧化或者喷漆填色工艺，这个深度也刚好能让色漆留存，不会因为深度过浅出现溢色，也不会因为深度过深导致填色后出现积漆不均的问题。

　　设计思路上，首先提取了黄爪标识的核心平面矢量线条，第一步先做线条的闭合检查，确保所有轮廓线没有断点、没有重叠线段，这一步是后续拉伸实体的基础，很多新手建模时容易忽略矢量线条的拓扑检查，导致后续拉伸出现破面、无法加厚的问题。完成线条检查后，先拉伸生成整体的圆形基板，再将核心图案线条做向内0.2mm的偏移，这个偏移量是预留的涂层厚度，不管是做金属蚀刻还是填色处理，涂层的厚度大概在0.15-0.2mm之间，预留这个偏移量可以保证最终成品的图案线条和设计稿的视觉比例一致，不会因为涂层覆盖导致线条变粗变形。

　　安装边界的设计上，针对不同的使用场景做了兼容处理：如果是粘贴安装，基板背部做了深度0.2mm的圆形背胶槽，槽的直径为70mm，刚好适配市面上常见的70mm直径圆形泡棉胶，粘贴时背胶不会超出基板边缘，保证安装后的整洁度；如果是螺丝固定安装，在基板的上下对称位置预留了两个直径3mm的沉头孔，沉头深度为2mm，适配M3的沉头螺丝，安装后螺丝头完全没入基板表面，不会突出影响正面的视觉效果，两个孔的中心距为60mm，这个孔距可以适配常见的标准角码、桁架卡扣的安装尺寸，不需要额外做转接件就能直接固定在标准工业铝型材或者舞台桁架上。

　　从结构强度来看，6mm的基板厚度采用铝合金6061材质加工的话，完全可以满足日常使用的强度需求，即使不小心掉落在水泥地面上，也不会出现变形或者断裂，如果采用锌合金压铸工艺做批量生产，这个厚度也刚好满足压铸的最小壁厚要求，不会因为壁厚过薄出现压铸充型不满的问题。图案部分的筋位最窄处为4mm，这个宽度在压铸或者精雕加工时都不会出现断筋、变形的问题，不需要额外加加强筋就能保证结构强度，同时也不会因为筋位过宽导致图案比例失真。

　　在建模过程中，所有的特征都采用参数化设计，外圆直径、基板厚度、凹陷深度、安装孔位尺寸都设置了独立的参数变量，如果后续需要调整尺寸做不同规格的产品，比如做直径150mm的大型墙面装饰标识，或者直径30mm的小型钥匙扣挂件，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制草图，这也是工业建模和平面建模的核心区别，参数化的设计可以大幅提升后续衍生产品的开发效率，减少重复建模的工作量。另外，模型的所有实体都做了合并处理，没有多余的曲面、没有重叠的实体，导出STL格式做3D打印验证或者导入加工软件做刀路生成时，不会出现拓扑错误，不需要额外做模型修复，这也是面向生产的三维模型必须达到的基础要求。
