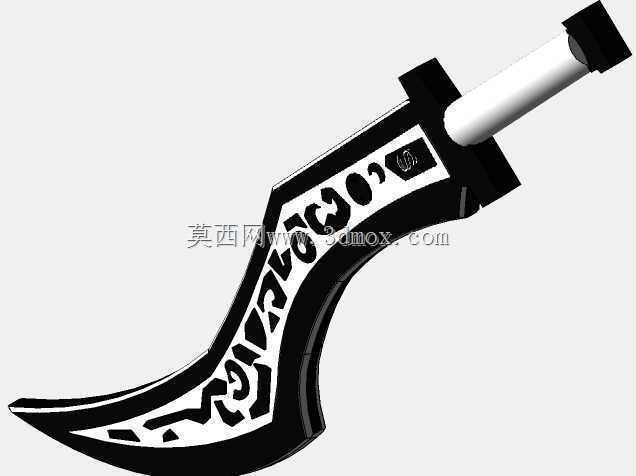

英雄联盟不祥之刃卡特琳娜专属匕首造型设计

　　该匕首造型的三维结构设计，最初面向游戏IP衍生周边的实体化开模需求落地，同时可覆盖cosplay道具制作、主题展陈摆件定制、文创手办原型开发等多个应用场景，在结构设计阶段就兼顾了不同场景下的使用边界，避免后续二次改模产生的冗余工作量。从实际功能特性来看，作为非功能性的道具类造型，设计核心围绕视觉还原度与结构合理性做平衡，刃部的曲线弧度完全贴合游戏内的视觉呈现，同时在实体化适配阶段做了壁厚均匀性调整，不管是采用3D打印做小批量定制，还是开注塑模做量产周边，都能避免壁厚突变导致的缩痕、填充不足等成型缺陷，刃身表面的纹饰采用凹槽内嵌式结构设计，既保证了纹饰的立体感，又不会因为凸起结构在运输、使用过程中出现磕碰掉漆、断裂的问题。

　　设计思路上没有直接照搬原画的平面轮廓，而是先做了整体的人机工程校核，手柄部分的直径控制在32mm，刚好适配成年使用者的握持围度，手柄与刃部的衔接位置做了12度的倾角偏移，这个角度既还原了游戏内匕首的弯折视觉特征，又能保证握持时的重心落在手柄靠近护手的位置，拿取时不会出现头重脚轻的晃动感，哪怕是做金属材质的配重版本，也能通过调整手柄内部的空腔大小来匹配整体重心，不需要改动外部轮廓。外形尺寸方面，整体展开长度控制在380mm，刃部最宽位置为72mm，刃尖的收敛角度做了钝化处理，避免尖锐结构带来的安全隐患，安装边界上，手柄末端预留了标准的6mm挂孔结构，既可以搭配挂绳做手持道具使用，也可以通过配套的L型支架插接固定，作为桌面摆件放置时，

　　支架的插接深度为15mm，足够支撑整体重量不会出现倾倒，刃部与手柄的衔接位置做了隐藏式的拼接缝设计，拆分打印或者分模生产时，拼接位置刚好落在护手的黑色色块分界处，组装后不会出现明显的拼接线影响外观。在细节结构处理上，刃身的纹饰深度统一控制在0.8mm，不管是做喷涂分色还是水贴附着，都能保证颜色填充的边界清晰，不会出现溢漆难以清理的问题，护手位置的方形凸起结构做了R1.2的圆角过渡，避免直角结构在脱模或者打印时出现应力集中导致的开裂，手柄的圆柱表面做了细微的防滑纹理处理，纹理深度0.2mm，既不会影响整体的光滑视觉效果，又能提升握持时的摩擦力，哪怕是手心出汗的状态下也不会轻易滑落。针对不同的制作场景，结构上还做了适配性调整，

　　比如做轻量化cos道具时，可以将刃部内部做抽空处理，整体重量控制在150g以内，长时间手持也不会产生负重感，做金属材质的收藏版本时，可以将刃部设置为实心结构，手柄内部预留配重块安装位，根据实际材质密度调整配重块重量，保证整体握持手感的平衡，展陈用途的版本则可以在底座安装位置预留磁吸结构，搭配金属底座实现无支架的悬浮摆放效果，不需要额外破坏刃身或者手柄的外观结构。整个造型的曲面过渡全部采用G2连续处理，不管是做渲染展示还是实体加工，都不会出现曲面折痕、棱角突兀的问题，刃部的边缘做了0.5mm的圆角钝化，既保留了刃部的锋利视觉感，又不会因为边缘过薄导致加工时出现卷边、崩缺的问题，所有的结构转折位置都做了对应的拔模角度处理，开模生产时可以顺利脱模，不需要额外做后期的结构修整。
