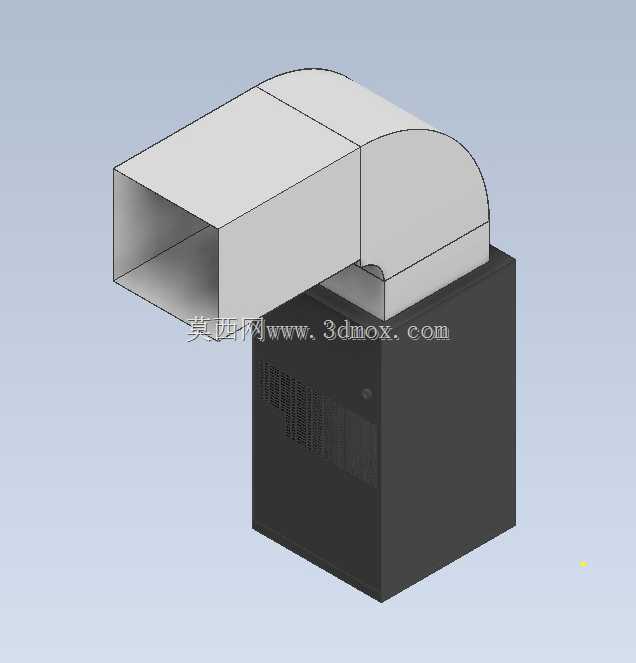

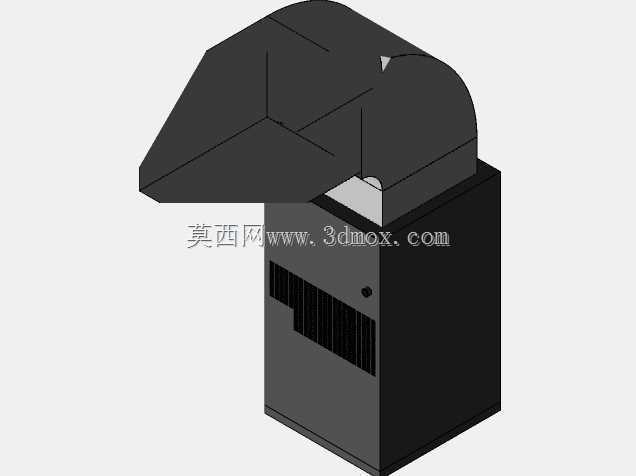

带方形弯管排风结构的G37L压缩机组

　　在常规工业厂房的集中供气系统搭建环节，这类带顶部排风弯管结构的压缩机组，往往是中小规模用气点位布局里的核心气源输出单元，区别于大型站房式的离心压缩机组，这类机组的集成度更高，不需要单独搭建复杂的排风地沟，顶部直接接驳方形排风管道就能把设备运行产生的热空气直接导出车间外，避免设备本体长期处于高温积热的工况，降低润滑油高温碳化的概率。从结构设计的角度看，机组本体采用立方体式的集成壳体设计，侧面预留了通风格栅作为辅助进风通道，壳体内部整合了压缩主机、油气分离桶、冷却管路、控制元件等核心部件，不需要用户额外做零散部件的现场拼装，到场后只需要固定地脚、接驳进出气管道与排风管道就能完成初步安装。顶部的90度方形弯管采用圆弧过渡的转角设计，

　　不是直角拼接的结构，这种设计能大幅降低排风过程中的风阻，减少冷却风机的输出负载，同时弯管与机组顶部的排风出口采用承插式的配合边界，安装时不需要额外做复杂的法兰对位，只需要对齐接口后做密封处理即可，能有效缩短现场安装的工时。在实际应用场景里，这类机组常被用在机加工车间、小型装配生产线、汽修门店等用气压力需求在0.7-1.0MPa区间的场景，既可以单独给单条生产线供气，也可以多台并联接入厂区的集中供气管网，作为备用气源补充峰值用气需求。设计过程中需要重点关注的安装边界，首先是机组四周的预留维护空间，尤其是带通风格栅的侧面，至少要留出足够的开门操作空间，方便后期更换油滤、空滤以及检修内部控制元件，其次是顶部排风弯管的延伸方向，

　　要避开车间内的照明线路、起重设备的运行轨道，避免管道安装后与其他厂区设施产生干涉，另外机组的地脚安装面要做水平找平处理，避免设备运行过程中因为地面不平产生额外的振动，传递到相连的排风管道与气路管道上，引发管路接头松动漏气的问题。从功能特性上看，这种顶部直排的结构相比侧排风的同功率机组，热空气导出效率更高，在夏季高温车间环境里，设备的持续运行油温能比侧排结构低3-5摄氏度，能有效延长润滑油的更换周期，减少设备的维护频次。弯管的方形截面尺寸与机组顶部的排风口尺寸完全匹配，没有做变径处理，保证排风截面的通流面积一致，不会因为截面突变产生涡流噪音，相比变径排风结构，运行时的排风噪音能降低2-3分贝，改善车间内的作业声环境。在建模逻辑上，

　　这类设备的三维建模需要优先确定机组本体的安装基准面，以底部地脚安装面作为Z向零点，依次向上搭建壳体框架、内部核心部件的占位结构、顶部排风接口的配合尺寸，再匹配弯管的圆弧转角半径，保证弯管内壁的圆弧过渡顺滑，没有突兀的折角，同时要标注清楚弯管出口的朝向与中心高度，方便设计人员在做厂区整体布局时，直接对接后续的排风主管道模型，不需要反复核对接口尺寸。另外在实际选型匹配时，要注意排风管道的长度如果超过五米，需要在管道上加装辅助引风机，避免管道沿程阻力过大导致设备排风不畅，引发设备高温报警，这部分的设计校核也可以依托这个三维模型，直接在装配环境里模拟管道走向，核算沿程阻力损失，提前预判可能出现的散热问题。
