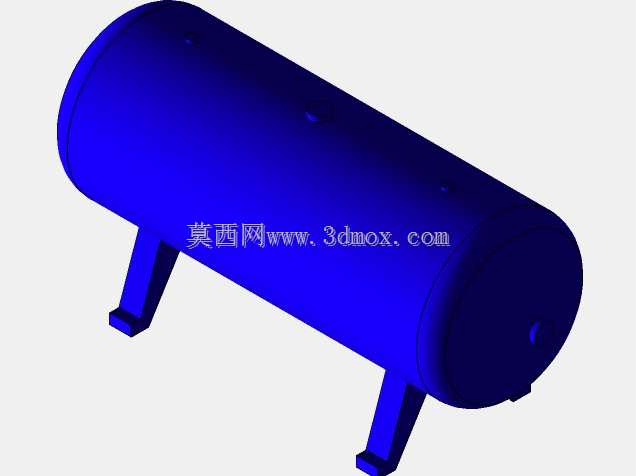

  在工业气动系统的配套布局中,储气单元的选型与结构设计直接决定整套气动回路的压力稳定性,这款120加仑容量的卧式储气罐体,是面向中小型空压站、车间集中供气场景开发的承压储配部件,区别于立式储罐对垂直安装空间的要求,卧式结构的重心更低,地面载荷分布更均匀,适配层高有限、地面承重冗余度不高的车间安装环境,也可直接集成在移动式空压机组的底座框架上,作为配套储气瓶组使用。从实际工况适配来看,这类罐体主要承担三个核心作用:首先是缓冲空压机启停过程中的压力脉动,避免活塞式空压机输出的脉冲气流直接冲击下游气动阀件、气缸等精密执行元件,降低管路振动与阀件磨损速率;其次是存储压缩空气储备量,应对短时间内超出空压机排气量的大流量用气需求,

  比如多把气动扳手同时作业、气动吊具瞬时举升的峰值用气场景,避免系统压力骤降导致的执行机构出力不足;最后是初步分离压缩空气中夹带的液态冷凝水,卧式罐体的长筒形结构让气流在罐内的停留时间更长,液态水在重力作用下沉积到罐体底部,可通过底部排污阀定期排出,降低下游冷干机、过滤器的处理负荷。在结构设计逻辑上,这款罐体采用标准椭圆形封头与圆柱形筒身的焊接结构,筒身的长径比控制在2.8:1左右,既保证了120加仑的有效储气体积,又避免长径比过大带来的筒体挠度变形问题,两端封头的曲率半径符合承压容器的应力分布要求,在额定工作压力下,筒壁与封头的薄膜应力均匀分布,没有明显的应力集中区域。罐体的支撑结构采用两个对称布置的鞍式支脚,

  支脚与筒身的连接位置避开了筒体的环向焊缝,支脚底部设计有带安装孔的支撑底板,可通过膨胀螺栓与混凝土地面或机组底座刚性连接,支脚的高度预留了底部排污阀、管路接口的安装操作空间,不需要额外抬高罐体即可完成排污操作、管路对接作业。接口布局方面,罐体的一端封头中心设置了进气接口,对应位置的另一端封头设置了出气接口,气流从一端进入后沿筒身轴向流动,充分利用整个罐体的内部空间完成缓冲与沉降,筒身顶部预留了安全阀接口、压力表接口,可直接安装安全泄压装置与压力检测元件,底部最低位置设置了排污口,保证沉积的冷凝水可以完全排出,不会在罐内残留导致筒壁锈蚀。在安装边界的考量上,这款卧式罐体的水平长度、筒身直径与支脚间距经过匹配设计,

  安装时只需要保证支脚安装面的平面度误差不超过2mm/m,就可以避免罐体安装后产生附加的焊接应力,罐体周围预留的操作空间需要满足安全阀校验、压力表更换、排污操作的作业距离,不需要额外搭建操作平台。从建模细节来看,整个罐体的焊缝位置都做了符合工艺要求的结构处理,筒身的纵焊缝、环焊缝预留了合理的焊接坡口结构,支脚与筒身的连接位置设计了加强垫板,避免支脚焊接时的局部应力穿透筒壁,所有接口的法兰尺寸、螺纹规格都匹配通用的气动管路标准,不需要额外制作转换接头即可完成管路装配。对于气动系统设计人员来说,这类卧式储气罐的三维模型可以直接导入到车间布局、空压机组装配的设计文件中,提前核对安装空间、接口位置的匹配度,避免现场安装时出现管路干涉、空间不足的问题,也可以基于这个模型进行应力仿真分析,验证不同工作压力下的罐体变形量、应力分布情况,为后续的参数调整、结构优化提供基础参考。在日常运维的适配设计上,罐体的外表面结构预留了防腐涂层的施工空间,支脚与底板的连接位置做了圆弧过渡,避免涂层堆积导致的锈蚀隐患,所有外露接口都设计了标准的管螺纹结构,可直接搭配密封件完成管路连接,不需要额外进行机加工处理。
