立式贵金属裁切加工设备结构设计

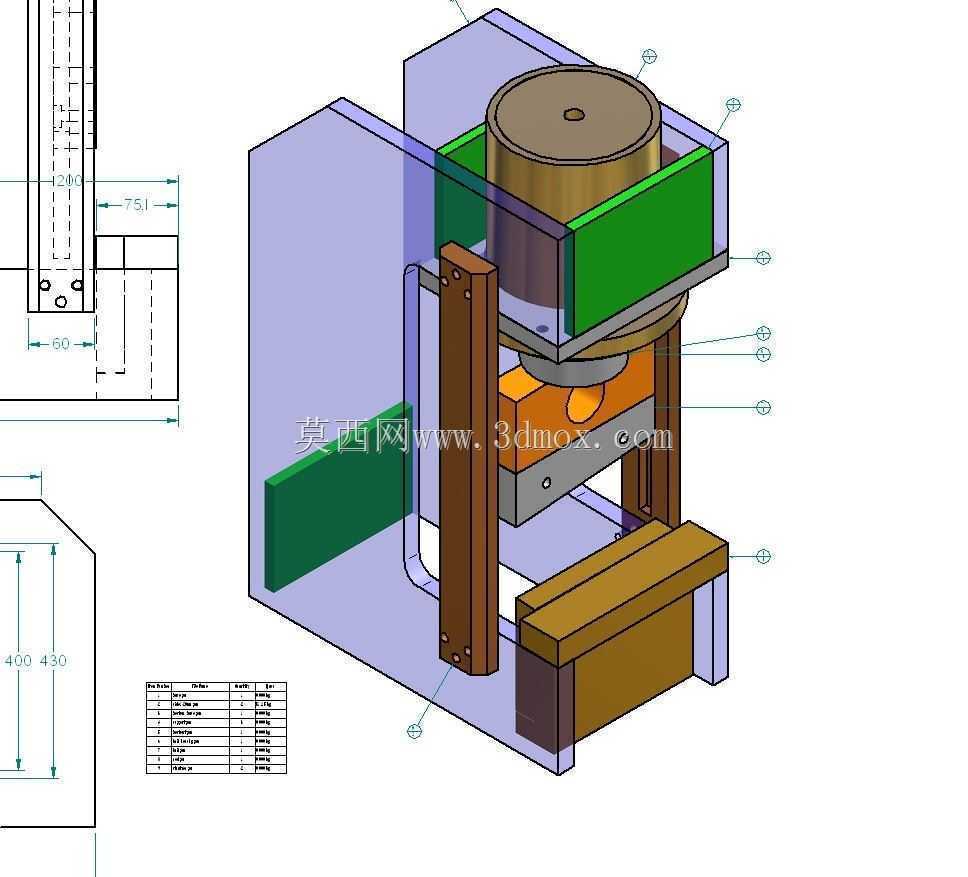

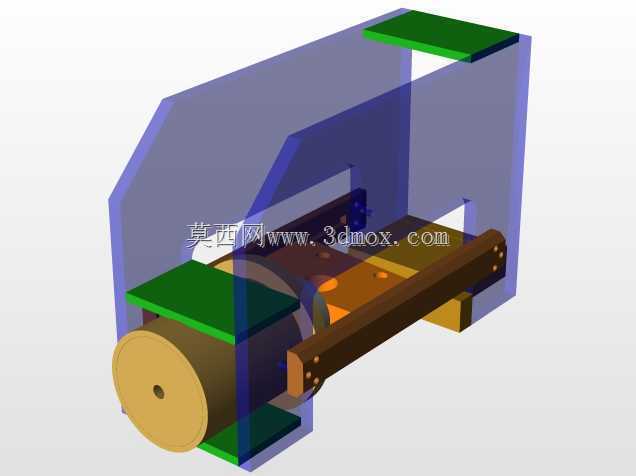

　　这套立式结构的贵金属裁切加工设备，主要面向金银等软质贵金属的精密下料、定长裁切工序场景，常见于首饰加工、贵金属型材加工、贵金属试样制备的生产环节，区别于普通金属裁切设备的大吨位大行程设计，该设备针对贵金属材料硬度低、裁切精度要求高、材料价值高易产生损耗的特性做了针对性结构优化。从整体布局来看，设备采用开式C型机架结构，这种结构的优势在于操作空间开阔，操作人员上下料时不会被机架结构干涉，同时机架主体采用加厚钢板焊接后去应力处理，避免长期承压出现机架变形导致的裁切精度偏移，机架的安装地脚预留了四个M16的螺栓固定孔，可直接固定在车间混凝土地面或者配套的钢制工作台上，整体占地宽度约750mm，深度约430mm，

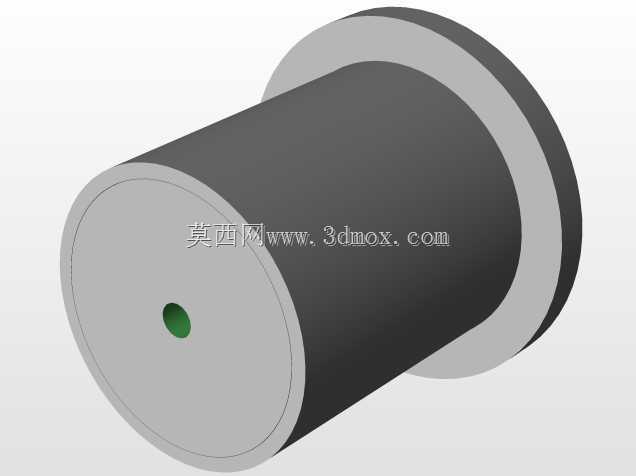

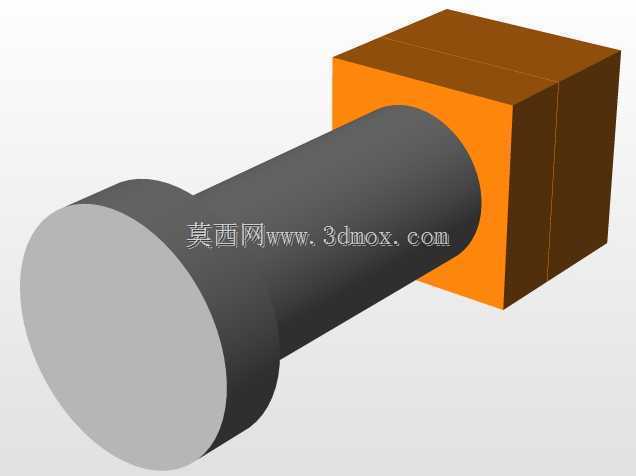

　　工作台面距离地面高度约900mm，符合人工站立操作的人机工程学尺寸，不需要额外搭建操作站台。设备上部的驱动单元采用液压驱动结构，液压缸垂直安装在机架上横梁位置，缸径选型匹配贵金属裁切所需的最大12吨冲压力，行程控制在100mm以内，既满足不同厚度贵金属片材、条材的裁切行程需求，又能控制液压缸下行速度，避免过快冲裁导致的材料崩边、贵金属碎屑飞溅损耗，液压缸的活塞杆端部连接裁切动模，动模通过两根对称布置的导向柱与上横梁连接，导向柱采用铜套滑动导向，配合间隙控制在0.02mm以内，保证动模下行过程中无偏摆，裁切刃口的平行度公差控制在0.01mm/m范围内，避免出现裁切断面斜口、连丝的问题。设备中部的工作台面安装定长挡料机构，

　　挡料块可沿工作台面的T型槽滑动调整，调整范围覆盖0-400mm的裁切长度，挡料块配备千分尺调节旋钮，定长精度可达0.02mm，满足贵金属加工高精度定长下料的需求，工作台下方预留了废料收集槽的安装空间，裁切产生的微量贵金属碎屑可直接落入收集槽内统一回收，减少贵重材料的损耗。设备两侧安装有透明防护挡板，挡板采用5mm厚的有机玻璃制作，既不影响操作人员观察裁切过程，又能防止裁切过程中碎屑飞出伤人，同时防护挡板采用快拆结构，日常维护、更换刃口时不需要额外工具即可快速拆卸。从设计思路上，这套设备没有追求过高的冲压速度，而是把结构稳定性、裁切精度、材料损耗控制放在首位，机架的受力点做了加强筋补强，在液压缸安装座、导向柱固定座、

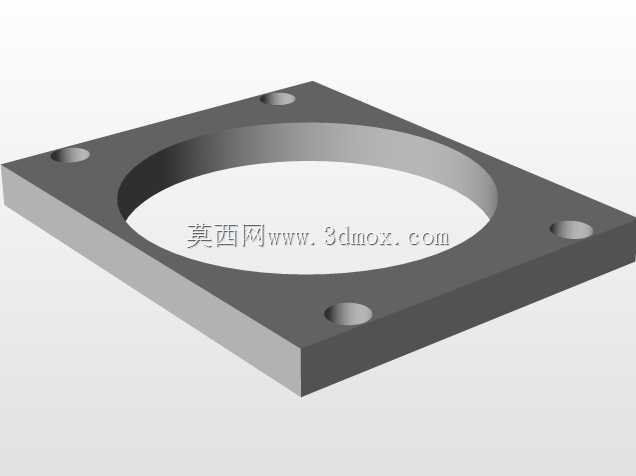

　　工作台承压位置都增加了15mm厚的加强筋板，通过有限元受力校核，满负载时机架的最大变形量不超过0.03mm，完全满足贵金属裁切的刚度要求。设备的油路系统全部布置在机架后侧的空腔内，外部无裸露油管，既避免车间内的油污污染贵金属材料，也让设备整体外观更整洁，油路配备了压力调节阀，可根据不同厚度、不同材质的贵金属调整裁切压力，避免压力过大导致刃口崩损或者压力过小出现裁不断的问题。设备的操作按钮布置在机架前侧的右手边位置，采用双手启动按钮设计，只有操作人员同时按下两个启动按钮设备才会执行裁切动作，从结构上避免误操作导致的安全事故，同时配备了紧急停止按钮，出现异常情况时可一键切断设备动力。在安装边界上，设备后侧需要预留至少200mm的空间用于布置液压站和油路管线，左右两侧各预留300mm的操作和维护空间，设备顶部不需要额外预留吊装空间，整体重量约320kg，普通车间的楼面承重即可满足安装要求，不需要做额外的承重加固。这套结构的裁切设备相比传统的台式手动裁切机，裁切力更稳定，裁切精度更高，同时相比大型通用压力机，占地更小，针对性更强，材料损耗率更低，非常适合小批量多规格的贵金属精密裁切加工场景，设备的刃口采用快换式设计，针对片材、条材、不同截面形状的型材可快速更换对应的裁切模具，换模时间控制在10分钟以内，适配多品种小批量的生产需求。
