菱形法兰式带座轴承单元结构设计

　　在各类轻工输送、农机传动、小型工业设备的动力传递链路里，支撑旋转轴的部件直接决定了整套传动系统的运行稳定性与维护周期，这款菱形法兰式带座轴承单元，正是针对中低载荷、安装空间受限的传动场景开发的支撑组件。不同于传统的分体式轴承与轴承座装配结构，该单元将外球面轴承与法兰轴承座做了集成式设计，出厂阶段就完成了轴承游隙的预调整与座体配合面的精度校验，现场安装时无需额外做轴承与座体的配研工序，能大幅缩短设备装配的现场调试周期。

　　从实际应用场景来看，这类菱形法兰带座轴承常被用在食品输送线的辊筒两端支撑、小型包装设备的传动轴定位、农用小型机具的动力输出轴支撑，以及部分纺织机械的导辊支撑位置，这类场景的共性是安装面多为设备的侧壁钣金或者型材立面，没有足够的空间布置整体式剖分轴承座，同时对支撑部件的径向承载能力有一定要求，还需要兼顾安装后的对中调整余量。

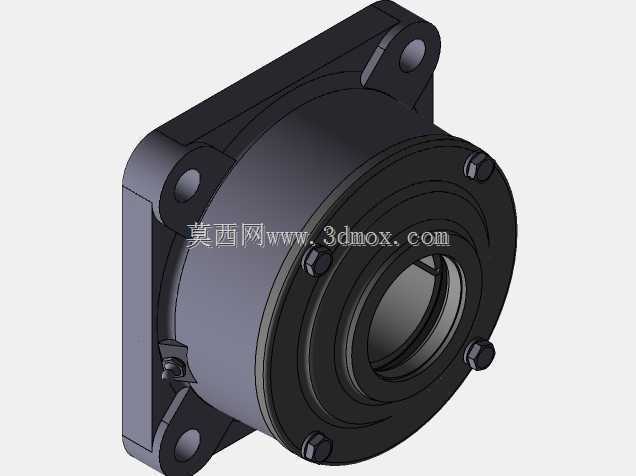

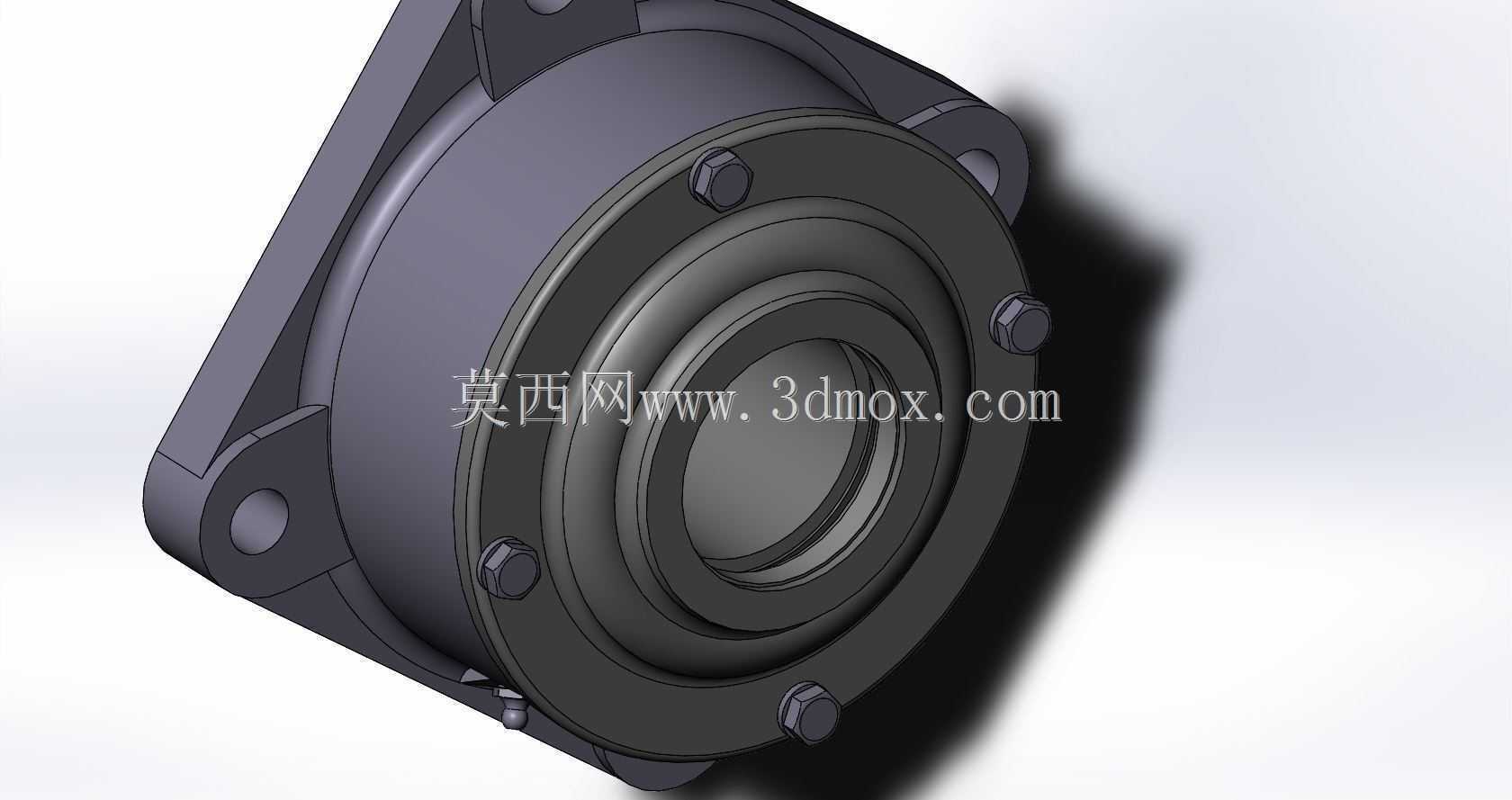

　　设计思路上，这款轴承单元的座体采用菱形法兰布局，四个安装孔分布在菱形的四个端点位置，相比圆形法兰座，在同等安装孔距的前提下，菱形结构能有效压缩座体的外轮廓尺寸，减少对安装面的空间占用，同时四个安装点的受力分布更均匀，能更好地承受传动过程中产生的径向载荷与小幅的轴向窜动。座体与轴承的配合采用了球面配合结构，当安装面存在小幅的形位公差偏差，或者传动轴运行中出现轻微挠曲时，轴承外圈可以在座体的球面配合面内做小角度的自适应偏转，避免轴承内部出现额外的附加载荷，延长轴承的实际使用寿命。

　　外形尺寸与安装边界方面，这款轴承单元的法兰轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也能减少运行过程中积尘的死角，适配有一定清洁要求的生产场景。四个安装孔采用沉孔设计，安装时螺栓头可以完全沉入沉孔内部，不会突出法兰表面，既避免了螺栓头与周边旋转部件发生干涉，也让整体安装后的外观更规整。轴承内圈采用了紧定螺钉锁紧的结构，安装时只需要将传动轴穿入内圈孔，调整好轴的轴向位置后，拧紧内圈上的两个紧定螺钉，就能完成轴承与轴的固定，不需要额外加工轴肩或者配置锁紧螺母，对轴的加工精度要求更低，能有效降低配套轴件的加工成本。

　　从功能特性来看，座体的轴承安装腔外侧设置了多层密封结构，内置的密封件能有效阻挡外界的粉尘、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏，在多尘、有少量喷淋的生产场景下也能稳定运行，日常维护只需要通过座体上预留的注油嘴定期补充润滑脂即可，不需要频繁拆解轴承单元。座体的材质采用高强度铸铁铸造而成，经过时效处理消除内应力后，整体的刚性足够支撑额定载荷下的长期运行，不会因为长期受力出现座体变形导致的轴承卡滞问题。

　　在实际选型适配时，需要注意安装面的平面度误差不能超过0.1mm，否则强行拧紧安装螺栓会导致座体出现变形，挤压轴承外圈造成运行卡滞；传动轴插入轴承内圈的长度需要覆盖整个内圈宽度，避免紧定螺钉锁紧在轴的悬空位置，导致锁紧失效出现轴与轴承内圈的相对转动。另外这类带座轴承单元的额定载荷是针对纯径向载荷设计的，如果应用场景存在较大的轴向载荷，需要额外配置止推结构来分担轴向力，不能仅靠该轴承单元承受轴向载荷，否则会大幅缩短轴承的使用寿命。

　　不同于重型设备用的剖分式轴承座，这款轻量化的菱形法兰带座轴承单元更适合中小功率的传动系统，在满足支撑刚性要求的前提下，尽可能压缩了自身的体积与重量，不管是新设备设计时的部件选型，还是旧设备的维护替换，都能快速完成适配，不需要对原有安装结构做大幅改动。在三维建模过程中，这类集成式组件需要重点还原球面配合的公差带、安装沉孔的深度、紧定螺钉的位置，以及密封件的轮廓尺寸，避免在做装配干涉检查时出现误判，尤其是轴承内圈的偏转角度范围，需要在模型里预留足够的运动间隙，保证虚拟装配时能模拟出自适应对中的实际工况，为后续的整机结构设计提供准确的参考依据。
