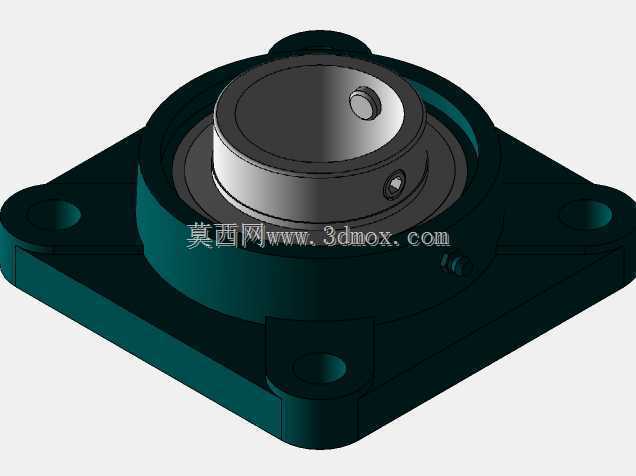

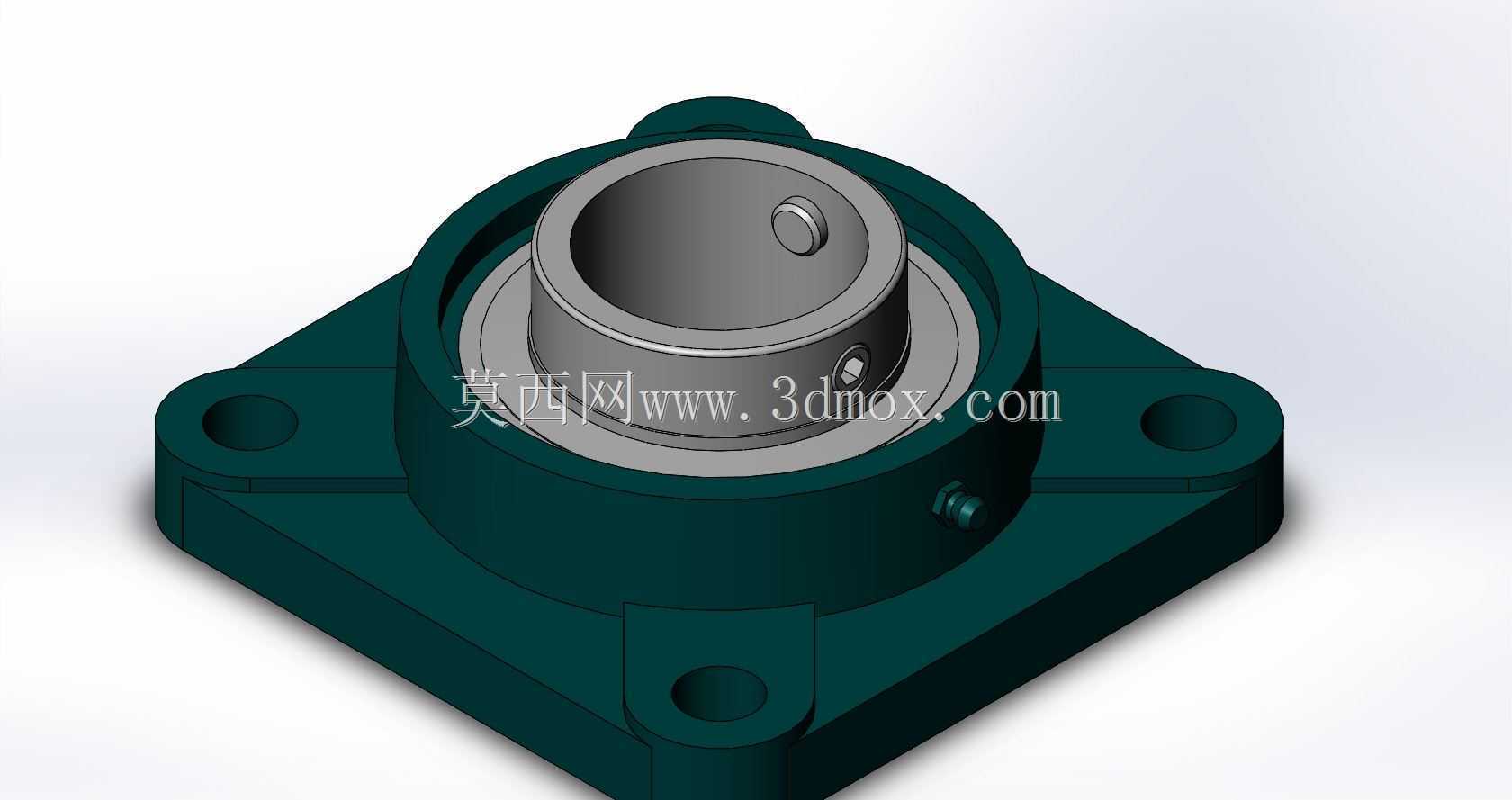

在各类轻工输送、农业机械、食品加工生产线的传动布局中,带座外球面轴承一直是兼顾安装便捷性与调心容错能力的核心支撑部件,这款UCF210方形带座轴承的三维结构,完全还原了实体产品的装配逻辑与安装边界,能直接为设备选型、机架开孔布局提供精准的参考依据。不同于立式座、菱形座的安装适配场景,方形四螺栓安装的结构设计,让这款轴承座可以承受更高的径向载荷与双向轴向冲击,四个安装孔呈对称分布在方形座体的四个凸耳位置,孔位的同轴度、座体底面的平面度都在建模时做了公差还原,实际安装时只要保证机架安装面的平面度误差在合理范围内,四个螺栓均匀锁紧后,座体不会出现附加安装应力,能有效避免轴承早期点蚀的问题。
从结构拆分来看,整个组件由铸造座体、外球面轴承内圈、顶丝、密封端盖、注油嘴几个核心部分组成,座体采用的是凸台定位结构,轴承嵌入座孔后,外圈的球面结构与座体内球面完全贴合,当传动轴出现轻微的同轴度误差、或者机架受载产生小幅变形时,轴承内圈可以随轴的偏摆自动调整角度,补偿安装误差带来的附加载荷,这也是外球面带座轴承在长距离输送线、多辊筒传动设备中被广泛应用的核心原因——不需要严格保证每一段支撑位的同轴度,就能让传动系统稳定运行,大幅降低现场安装调试的难度。轴承内圈采用的是双顶丝锁紧结构,两个紧定螺钉呈90度分布在内圈延伸端,安装时将轴穿入内圈孔后,交替锁紧两个顶丝,就能让内圈与轴牢固结合,相比紧定套锁紧的结构,这种锁紧方式拆装更快捷,适合转速不高、载荷平稳的应用场景,比如皮带输送机的辊筒支撑、小型风机的转轴支撑、包装机械的传动辊支撑都能适配。
建模过程中,座体的铸造圆角、安装凸耳的加强筋结构都做了完整还原,这些细节结构并不是冗余设计:四个安装孔位置的凸耳做了加厚处理,同时在座体与凸耳的衔接位置设置了过渡圆角与加强筋,能避免螺栓锁紧时凸耳出现应力断裂,座体中心的轴承容纳腔做了台阶定位,轴承外圈装入后能轴向定位,不会在受轴向力时出现窜动。注油嘴的位置设置在座体侧面的斜向油孔位置,油道直接连通轴承内部的滚道区域,日常维护时不需要拆解轴承,直接通过注油嘴补充润滑脂就能完成保养,延长轴承的整体使用寿命。密封结构采用的是双唇口橡胶密封,外侧的密封唇可以阻挡外部的粉尘、水渍进入轴承内部,内侧的密封唇可以防止润滑脂泄漏,在多粉尘、有喷淋的生产场景下,这种密封结构能有效减少杂质进入滚道造成的磨粒磨损,比开式轴承的环境适应能力强很多。
从安装边界来看,方形座的四个安装孔中心距、座体总高度、内圈孔径、轴伸端的长度都按照实体产品的尺寸做了1:1还原,设计人员在做机架设计时,可以直接调取这个模型匹配安装位,不需要反复核对二维图纸的尺寸,能有效避免开孔位置错误、安装空间预留不足的问题。比如在做皮带输送机的机架设计时,辊筒两端的支撑位如果选用这款轴承,只需要按照模型的安装孔位在机架侧板上开四个通孔,预留出座体的安装空间与扳手操作空间,就能保证后期安装时完全适配,不需要二次返工修改机架结构。另外,模型中还原的顶丝位置、注油嘴位置,也能帮助设计人员提前预判维护空间是否充足,避免后期设备组装完成后,注油嘴被机架结构挡住、顶丝没有锁紧操作空间的问题。
在实际的设备运行中,这类带座轴承的失效大多是因为安装时没有均匀锁紧螺栓、或者轴的插入深度不足导致顶丝锁不紧,还有部分是因为长期没有补充润滑脂导致滚道干磨,从结构设计本身来说,这款UCF210方形座的结构已经经过了多年的市场验证,只要选型时匹配对应的载荷与转速,安装时按照规范操作,就能达到很长的使用寿命。这个三维模型完整呈现了产品的所有装配关系与结构细节,不管是用于设备设计时的选型装配,还是用于机械结构教学的演示案例,都能提供非常直观的结构参考,帮助从业者更清晰地理解外球面带座轴承的工作原理与安装要点。
