剖分式立式滚动轴承支撑座结构设计

项目分类:轴承座 发布时间:2021-12-04 ID:433813
  • 剖分式立式滚动轴承支撑座结构设计
  • 剖分式立式滚动轴承支撑座结构设计

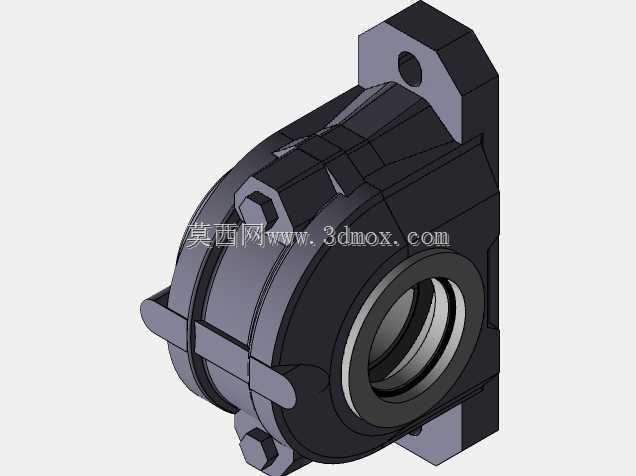

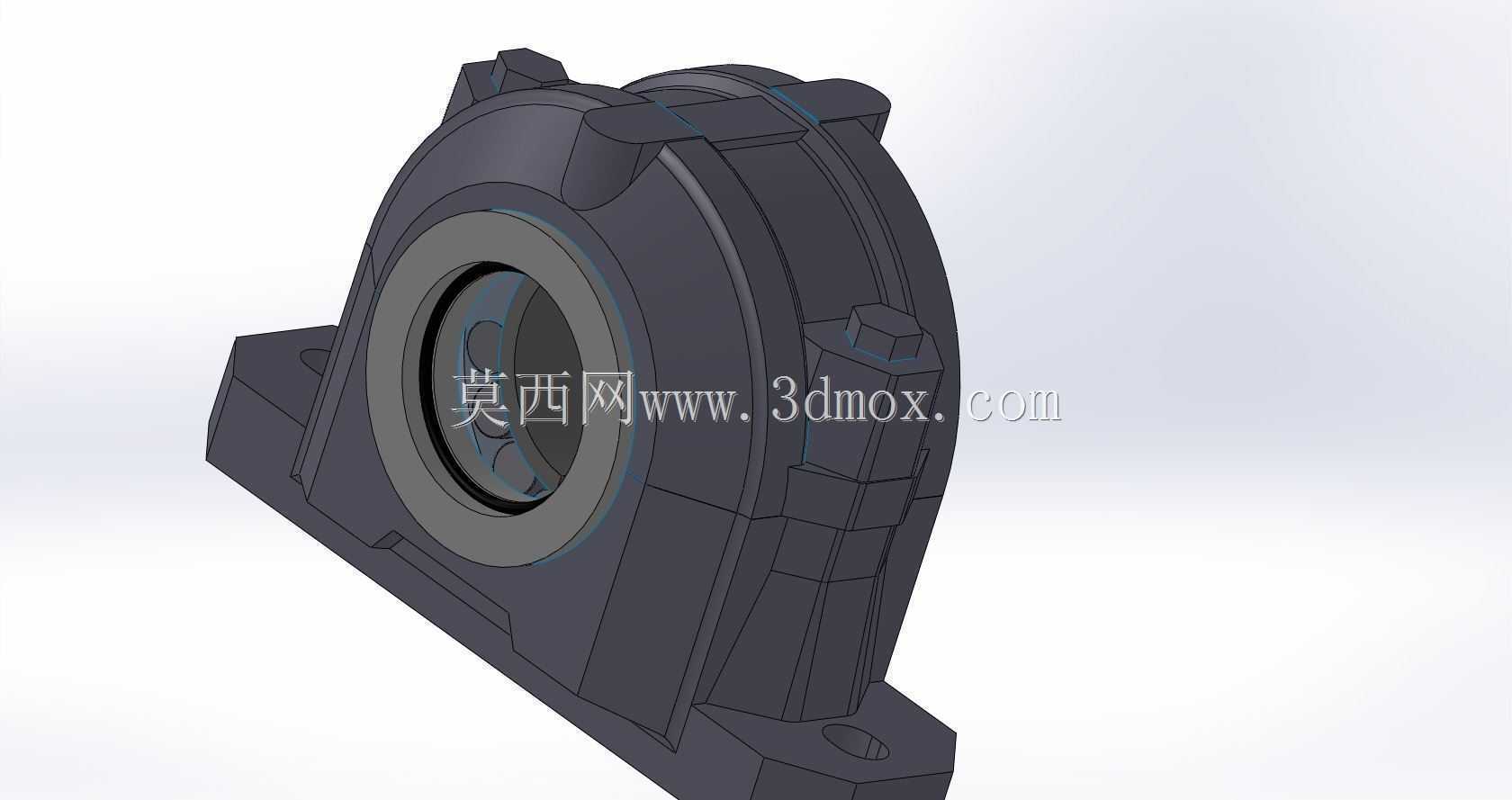

  做传动结构设计这么多年,但凡涉及长轴跨距支撑、重载传动工况的布局,轴承座的选型与适配永远是绕不开的核心环节,这次建模的剖分式立式轴承座,就是针对矿山输送、冶金辊道、农机传动这类需要频繁拆装维护的场景做的结构优化。很多现场运维的师傅都有体会,整铸式轴承座在更换轴承时,往往需要把轴端的联轴器、链轮甚至带轮全部拆下来才能完成轴承更换,动辄几个小时的停机时间在连续生产线上的损失非常大,而剖分式结构的设计核心,就是把轴承座拆分为底座与上盖两个独立部分,更换轴承时只需要拆开上盖的连接螺栓,就能直接取出轴承完成更换,不需要拆解轴端的所有传动部件,能把运维更换的时间压缩到原来的三分之一不到。

  从实际安装边界来看,这款立式轴承座的底座采用双安装孔布局,安装面做了铣平加工处理,能保证与设备安装机架的贴合度,避免安装面翘曲导致的轴承同轴度偏差,安装孔的间距按照常用的同规格轴承座安装尺寸做了适配,能直接替换现有设备上的同类型老旧轴承座,不需要重新在机架上打孔攻丝,降低现场改造的工作量。轴承的容纳腔做了精准的公差匹配,内壁的粗糙度控制在适合轴承外圈配合的范围,既能保证轴承外圈安装后不会出现跑外圈的问题,又不会因为过盈量太大导致轴承装配时出现内应力,影响轴承的实际使用寿命。

  结构设计上,底座与上盖的结合面做了止口定位结构,不是简单的平面贴合,止口的配合公差选用小间隙配合,既能保证上下两部分合装时的同轴度,避免合装后轴承内孔出现偏斜导致轴转动卡滞,又能在拆装时轻松分离,不会因为长期使用出现锈蚀粘连拆不开的问题。上盖顶部预留了注油嘴的安装螺纹孔,能适配标准的压注油杯,运维时不需要拆开轴承座就能直接补充润滑脂,润滑脂的导流槽顺着轴承腔内壁延伸到轴承的滚动体位置,能保证加注的润滑脂直接到达摩擦面,不会出现注油后润滑脂堆积在腔体内无法到达工作面的问题。

  轴承座的两侧设计了内置的密封槽,能适配毡圈密封或者橡胶唇形密封,根据不同的使用场景选择对应的密封件,在粉尘较大的矿山、建材输送场景,可以选用双唇口的橡胶密封,阻挡外界的粉尘、碎屑进入轴承腔内部,避免杂质进入轴承滚道导致的早期磨损;在环境相对干净的普通传动场景,可以选用成本更低的毡圈密封,满足基础的密封需求。底座的底部做了加强筋结构,从安装面一直延伸到轴承腔的外壁,在承受径向重载的时候,加强筋能分散轴承传递过来的载荷,避免底座出现应力集中导致的断裂问题,筋板的厚度按照等强度原则做了渐变设计,在保证结构强度的前提下尽可能减少不必要的材料冗余,控制整体的重量。

  在实际选型匹配的时候,这款轴承座主要适配带座外球面轴承或者标准的深沟球轴承、调心滚子轴承,能自动补偿轴安装时出现的少量角度偏差,对于长轴传动中因为机架加工误差、机架受力变形导致的轴系偏斜有很好的适配能力,不会因为轻微的不对中就导致轴承承受额外的附加载荷。很多人做轴承座建模的时候容易忽略安装螺栓的沉头空间,这次设计时特意在底座安装孔位置做了足够的沉头深度,能容纳标准六角头螺栓的头部,保证螺栓拧紧后头部不会突出安装面,避免安装时出现螺栓顶到机架平面导致轴承座安装不平稳的问题。上盖与底座的连接螺栓选用了合适的强度等级匹配,螺栓的预紧力按照轴承座承受的最大径向载荷做了核算,保证在冲击载荷下连接螺栓不会出现松动或者断裂,同时螺栓孔的位置做了足够的扳手空间,现场拆装时普通的开口扳手或者套筒扳手就能直接操作,不需要特殊的定制工具。

  从应用场景延伸来看,这类轴承座除了常规的带式输送机辊道支撑,还能用在农业机械的脱粒辊支撑、小型破碎机的转子轴支撑、风机的传动轴支撑等多种场合,不同场景下只需要更换对应的密封件和适配的轴承型号,就能满足不同载荷、不同转速的使用需求。建模过程中对所有的圆角过渡都做了处理,避免尖锐的棱角导致的应力集中,尤其是轴承腔与安装面连接的位置,圆角的大小按照铸造工艺的要求做了适配,不管是采用铸铁铸造还是铸钢铸造,都能满足工艺成型的要求,不会出现铸造时的壁厚突变导致的缩孔、砂眼等缺陷。轴承腔的两端还做了轻微的倒角,方便轴承安装时的导入,避免装配时轴承外圈被腔体的锐边刮伤,影响轴承的配合精度。
