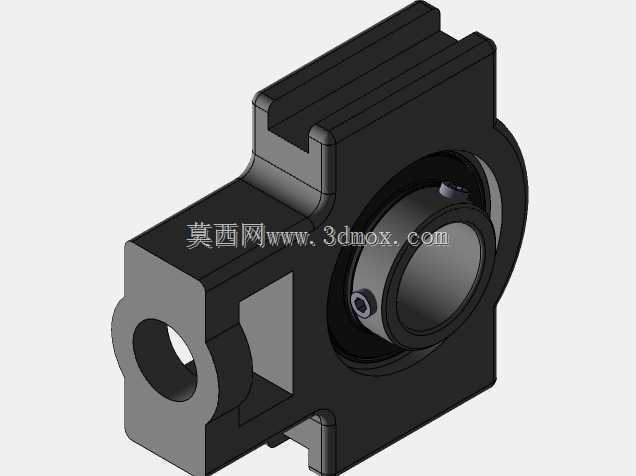

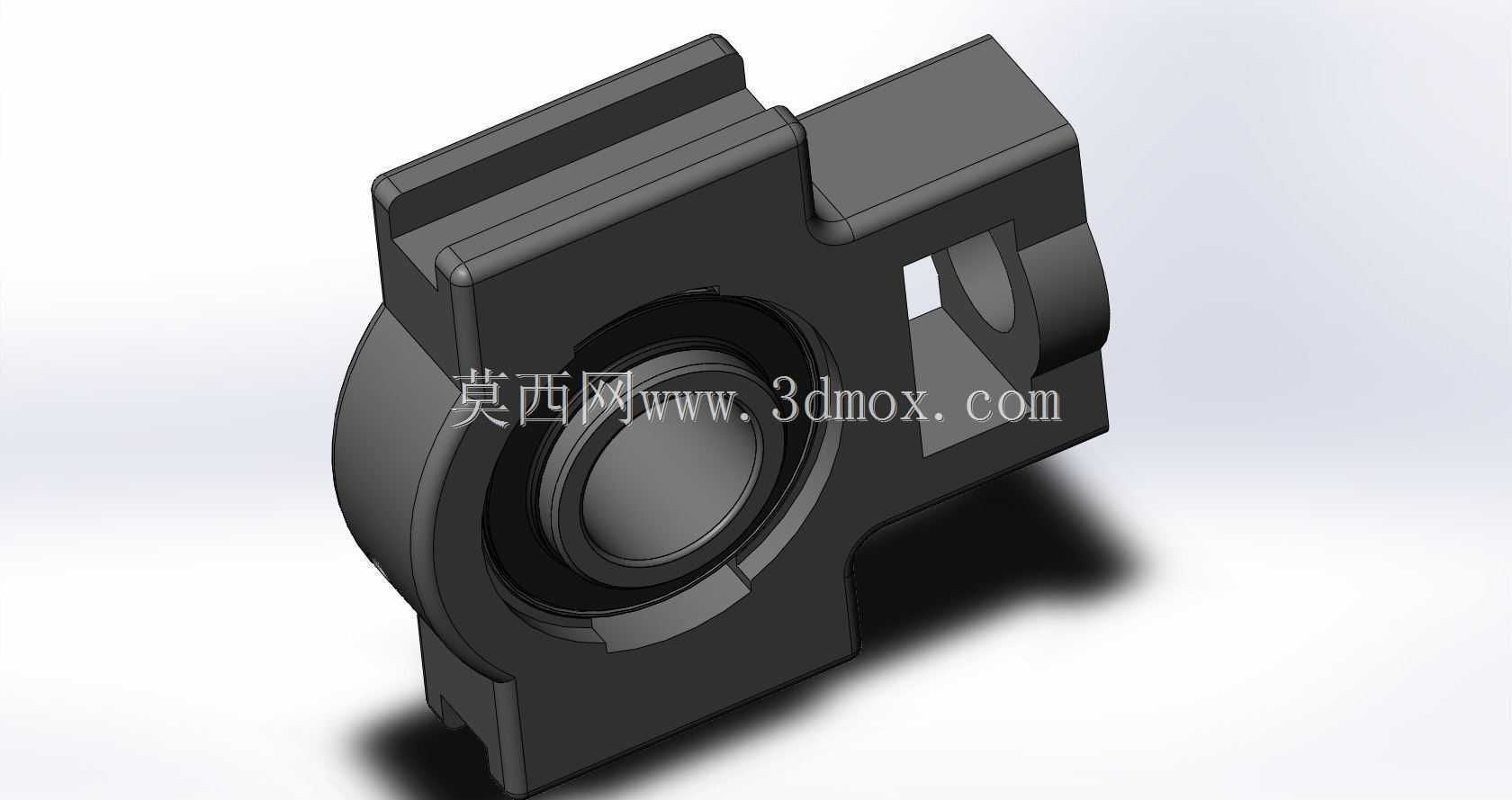

UCT205带滑块外球面轴承座结构

　　在各类轻工输送、农业机械、纺织设备以及小型自动化生产线的传动布局中，带滑块式外球面轴承座是极为常用的支撑部件，这类部件主要承担旋转轴的径向承载与轴向限位作用，同时自带的滑块安装结构可适配轴系安装时的中心距微调需求，解决皮带张紧、链条张紧场景下的位置调整问题，相比固定式轴承座，它不需要额外加工调整腰形孔，直接通过自身滑块结构沿安装导轨滑动即可完成张紧度调节，大幅降低安装调试的工作量。

　　从结构设计来看，这款UCT205轴承座采用分体式组合逻辑，主体为铸造成型的滑块式座体，内部嵌装UC205系列外球面球轴承，座体两侧的滑槽结构完全适配标准安装导轨的截面尺寸，安装时可直接卡入对应规格的导向滑轨，不需要额外设计导向限位结构。座体的轴承安装孔采用镗削加工，与外球面轴承的外球面配合精度满足IT7级公差要求，可补偿轴系安装时的少量角度偏差，避免轴系因安装同轴度误差产生的额外附加载荷，延长轴承的实际使用寿命。

　　在功能特性层面，该轴承座的滑块结构自带锁紧定位设计，当调整到合适的张紧位置后，可通过两侧的锁紧螺栓将座体与安装导轨完全锁死，避免设备运行过程中因振动产生位置偏移。座体本身的铸造结构保留了足够的壁厚加强筋，在轴承承载区域的壁厚比常规安装面厚30%左右，可承受径向方向的冲击载荷，适配有振动的作业场景，比如小型振动输送机、农用脱粒设备的传动轴支撑。外球面轴承本身自带双面密封结构，可阻挡粉尘、水汽进入轴承内部滚道，在多尘、潮湿的车间或者户外作业场景下也能保持稳定的润滑状态，减少日常维护的频次。

　　从安装边界尺寸来看，这款UCT205适配的轴径为25mm，对应UC205轴承的内孔尺寸，座体的滑槽宽度适配标准的T型安装导轨，安装时两个固定螺栓的中心距符合行业通用安装尺寸，可直接替换同型号的老旧损坏轴承座，不需要重新加工安装机架。座体的总高度、滑块长度以及轴承中心到安装面的距离都遵循行业通用的互换性尺寸标准，选型时只需要确认适配轴径与安装导轨规格即可完成匹配，不需要额外测绘定制。

　　在实际应用场景中，这类滑块式轴承座常被用在皮带输送机的从动辊筒两端，通过调整轴承座的位置来张紧输送皮带，避免皮带运行过程中打滑跑偏；也会用在链传动设备的从动链轮轴支撑端，调整链条的张紧度，减少链条运行过程中的抖动与磨损。在小型木工机械、食品包装线的传动布局中，这类轴承座因为安装调试便捷、维护简单、承载能力满足中低速轻载传动需求，应用占比非常高。设计建模时，需要重点保证座体滑槽的平行度公差，以及轴承安装孔与滑槽安装面的平行度要求，避免安装后轴系出现卡滞、转动阻力过大的问题；同时轴承孔的球面配合面需要保证足够的表面粗糙度，确保外球面轴承的调心功能可以正常发挥，补偿轴的挠曲变形与安装误差。座体上的注油孔位置需要正对轴承的储油腔，方便后期补充润滑脂时可以直接注入轴承滚道区域，不需要拆卸轴承座即可完成维护操作。
