剖分式带座外球面轴承座结构设计

　　在矿山输送线、冶金轧机辅传、港口起重设备这类重载、低速且安装空间受限的传动场景中，整环式轴承座的拆装维护始终是一线运维的痛点——要更换磨损轴承时，往往需要拆卸联轴器、移开电机或减速机端的半组传动件，动辄数小时的停机时间会直接拉低整条产线的作业效率，剖分式带座轴承座正是针对这类场景开发的支撑部件。

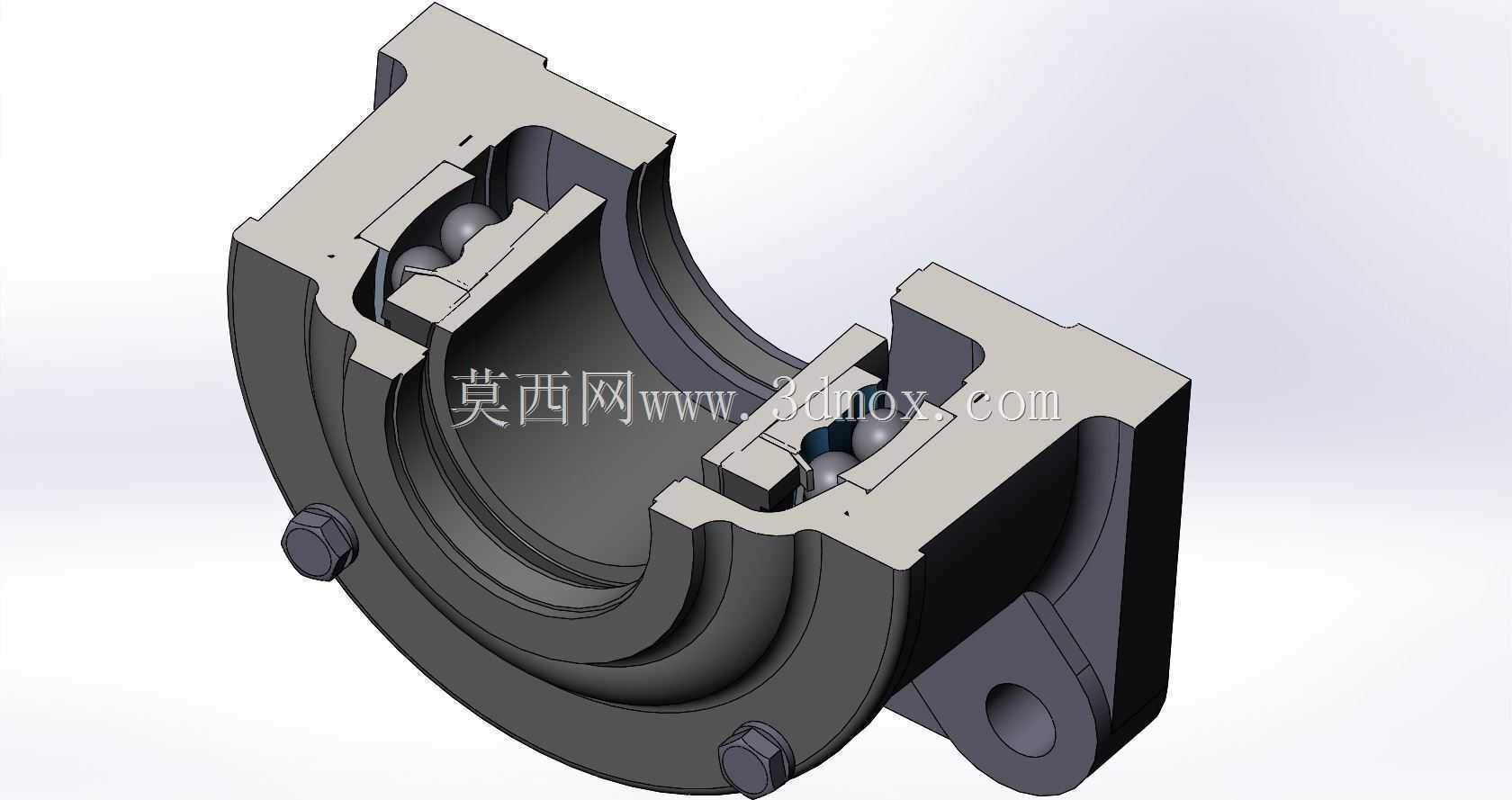

　　从结构功能来看，这款轴承座采用上下对开的分体式壳体设计，上下半座通过侧边的六角螺栓实现锁紧固定，壳体内部预留了适配外球面球轴承的安装型腔，型腔内壁加工有与轴承外球面匹配的弧面定位结构，能允许轴承在安装时自动补偿轴的小角度偏斜，抵消现场安装时轴系的同轴度误差，避免轴承因附加径向载荷过早出现点蚀失效。壳体外侧集成的安装耳座上加工有通孔安装位，可直接通过螺栓将整个轴承组件固定在设备的机架安装面上，不需要额外加工复杂的定位止口，适配现场多种安装基面条件。

　　设计过程中首先要考虑的是壳体的载荷分布特性，轴承运行时承受的径向载荷会通过轴承外圈传递到壳体型腔的承载区，因此上下半座的分型面位置特意避开了主要承载的下半区，将分型面设置在水平偏上的位置，保证下半座作为主要承载件拥有完整的连续金属结构，避免分型面的连接间隙影响整体承载刚度。侧边的连接螺栓选型也经过载荷校核，螺栓的预紧力需要保证上下半座在承受冲击载荷时不会出现分离错位，同时螺栓的沉头座深度做了精准控制，避免螺栓头突出壳体表面干涉周边的传动部件。

　　从安装边界来看，这款轴承座的轴向安装尺寸预留了足够的轴承游隙调整空间，壳体两端的密封槽位可以适配毡圈油封或者双唇式橡胶密封圈，能阻挡现场的粉尘、切削液或者水汽进入轴承型腔内部，延长轴承的润滑脂使用寿命。安装耳座的孔位间距、孔径尺寸都匹配常用的同规格带座轴承安装标准，现场替换原有整环式轴承座时不需要重新加工机架的安装孔，能大幅缩短改造施工的周期。壳体的型腔直径与所选轴承的外圈外径采用过渡配合，既保证轴承外圈不会在型腔内出现跑圈打滑，又能在更换轴承时通过敲击或者简易拉马顺利拆出旧轴承，降低运维的操作难度。

　　在实际使用场景中，这类剖分式轴承座多用于托辊组、斗式提升机头尾轴、皮带输送机的改向滚筒轴这类长轴部件的支撑，长轴装配时不需要从轴端穿入轴承座，只需要将上下半座扣合在轴上已经预装完成的轴承外侧，拧紧连接螺栓和安装螺栓即可完成装配，尤其适合轴上已经装配了多个叶轮、滚筒等大尺寸零件，无法从轴端套装整体轴承座的工况。壳体的材质通常采用灰铸铁铸造，经过时效处理消除内应力后再进行机加工，保证型腔的圆度和安装面的平面度，在有冲击载荷的工况下也可以更换为球墨铸铁材质提升壳体的抗冲击性能。

　　设计时还需要注意壳体的润滑油路预留，部分工况下需要在壳体上加工注油孔，直通轴承的保持架位置，方便设备运行时在线补充润滑脂，不需要拆解轴承座即可完成维护。上下半座的分型面处加工有定位止口，装配时能自动对齐上下型腔的同轴度，避免装配错位导致轴承外圈被卡滞，影响轴承的自动调心性能。耳座的安装面与型腔轴线的平行度也有严格的公差要求，保证轴承安装后轴的回转轴线与安装基面平行，避免轴系运行时出现附加的轴向力。
