在矿山输送、冶金轧线、港口起重这类重载连续作业的产线场景里,动力输出端的转速扭矩匹配始终是设备适配的核心环节,这款平行轴结构的减速装置,正是针对这类大负载、长周期运行工况开发的传动单元。从实际落地的使用场景来看,它可以直接对接Y系列三相异步电机的输出轴,将电机端1450r/min左右的高转速,按照固定传动比降至设备作业端需要的低转速,同时把输出扭矩放大到对应传动比的匹配区间,满足输送带驱动、重型辊道传动、起重机构卷扬这类需要大扭矩低转速输出的设备需求。
从结构设计的思路上看,这款减速器采用多级圆柱齿轮平行布置的方案,各级齿轮的模数按照传动链路的扭矩梯度逐级匹配,高速级齿轮采用较小模数适配高转速低扭矩的输入特性,低速级齿轮采用更大模数、更宽齿面的设计,承担扭矩放大后的大载荷传递,避免齿面接触应力超标引发的点蚀、断齿故障。箱体采用剖分式结构设计,上下箱体的结合面经过精铣加工,配合定位销实现装配精度的精准控制,既方便内部齿轮、轴系、轴承的装配与后期维护检修,也能保证箱体结合面的密封性能,防止齿轮油渗漏,同时箱体外部布置了多道加强筋结构,在不额外增加箱体壁厚的前提下提升整体刚性,承受重载传动过程中齿轮啮合产生的径向力与轴向力,避免箱体变形导致轴系偏载。
安装边界的设计上,这款减速器的输入侧采用法兰对接结构,能够和标准B5安装形式的电机直接贴合安装,不需要额外制作过渡连接架,减少装配环节的同轴度调整工作量;输出侧为实心轴输出,可通过联轴器、链轮或者齿轮直接和作业端的负载轴连接,箱体底部设置了一体化的安装脚座,脚座上的安装孔按照标准孔距设计,能够直接固定在设备的安装底座或者预埋的钢结构基础上,安装时只需要保证输入轴和电机轴、输出轴和负载轴的同轴度误差在允许范围内,就能避免运行过程中的额外振动与轴承偏磨。
功能特性层面,这款减速器的齿轮均采用硬齿面设计,齿面经过渗碳淬火处理后进行精磨加工,齿形精度达到6级以上,既保证了传动过程中的平稳性,降低啮合噪音,也能提升齿面的耐磨性能,延长设备的无故障运行周期。轴系部分采用圆锥滚子轴承搭配深沟球轴承的组合布置形式,圆锥滚子轴承承担齿轮啮合产生的轴向力与径向力,深沟球轴承辅助支撑保证轴系的旋转精度,轴承端盖处设置了双唇口油封,既能阻止内部齿轮油泄漏,也能防止外部的粉尘、水汽进入箱体内部污染润滑油,适配多粉尘、潮湿的复杂工业作业环境。箱体顶部设置了透气塞,平衡减速器运行过程中内部因温度升高产生的气压差,避免内部压力过大导致油封处渗油;箱体下部设置了油位观察窗与放油螺塞,方便日常巡检时观察齿轮油的液位与油质状态,换油时可以直接打开底部螺塞排空废油,降低日常维护的操作难度。

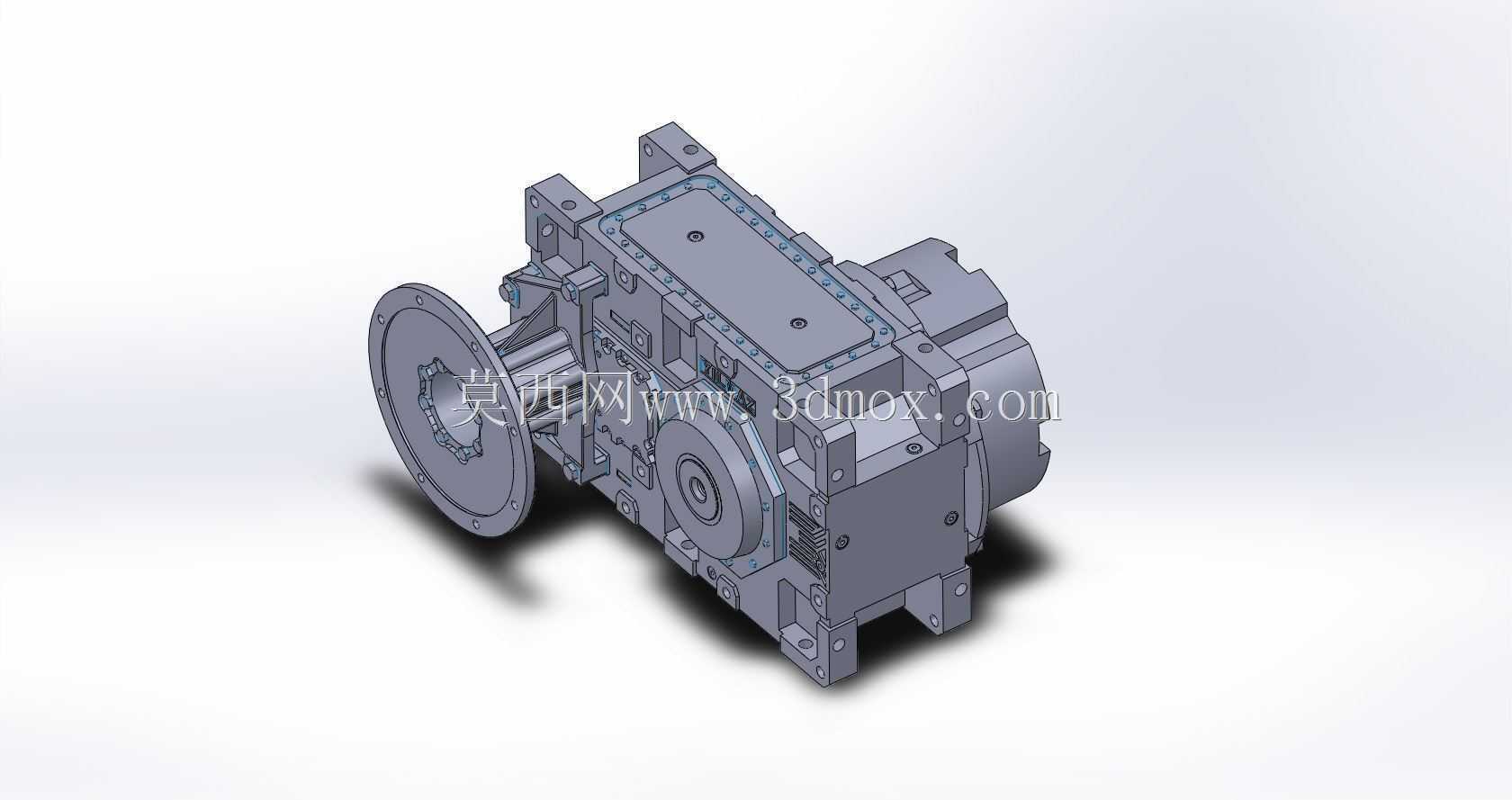

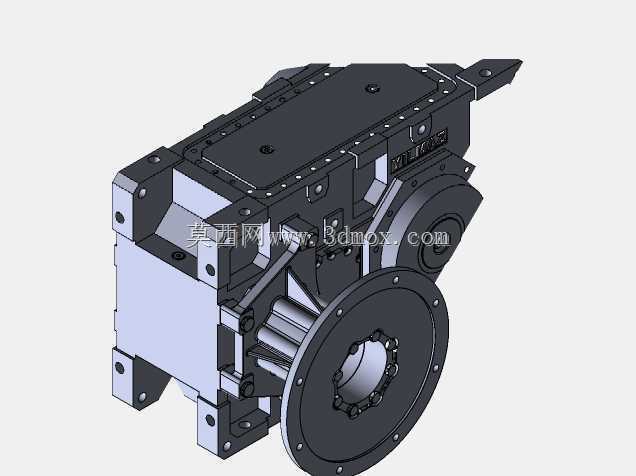

在实际选型匹配过程中,需要根据负载的额定扭矩、每日运行时长、启动频率、冲击载荷系数来选择对应功率档与传动比的型号,避免选型过小导致齿轮过载断齿,或者选型过大造成的成本浪费。这款减速器的结构设计充分考虑了通用化适配需求,安装尺寸能够和市面上同规格的主流重载减速器实现互换,不需要对现有设备的安装基础做大规模改造,就能直接替换老旧故障设备,缩短产线停机改造的时间。从三维建模的角度来看,这款模型完整还原了箱体、各级齿轮轴、轴承、端盖、紧固件、密封件、油塞、透气阀等全部零部件的结构与装配关系,每个零件的配合公差都按照实际加工要求做了对应约束,既可以作为设备选型时的三维布局参考,也能作为机械设计教学、传动结构学习的参考案例,帮助从业者理解重载齿轮减速器的内部结构与装配逻辑。
