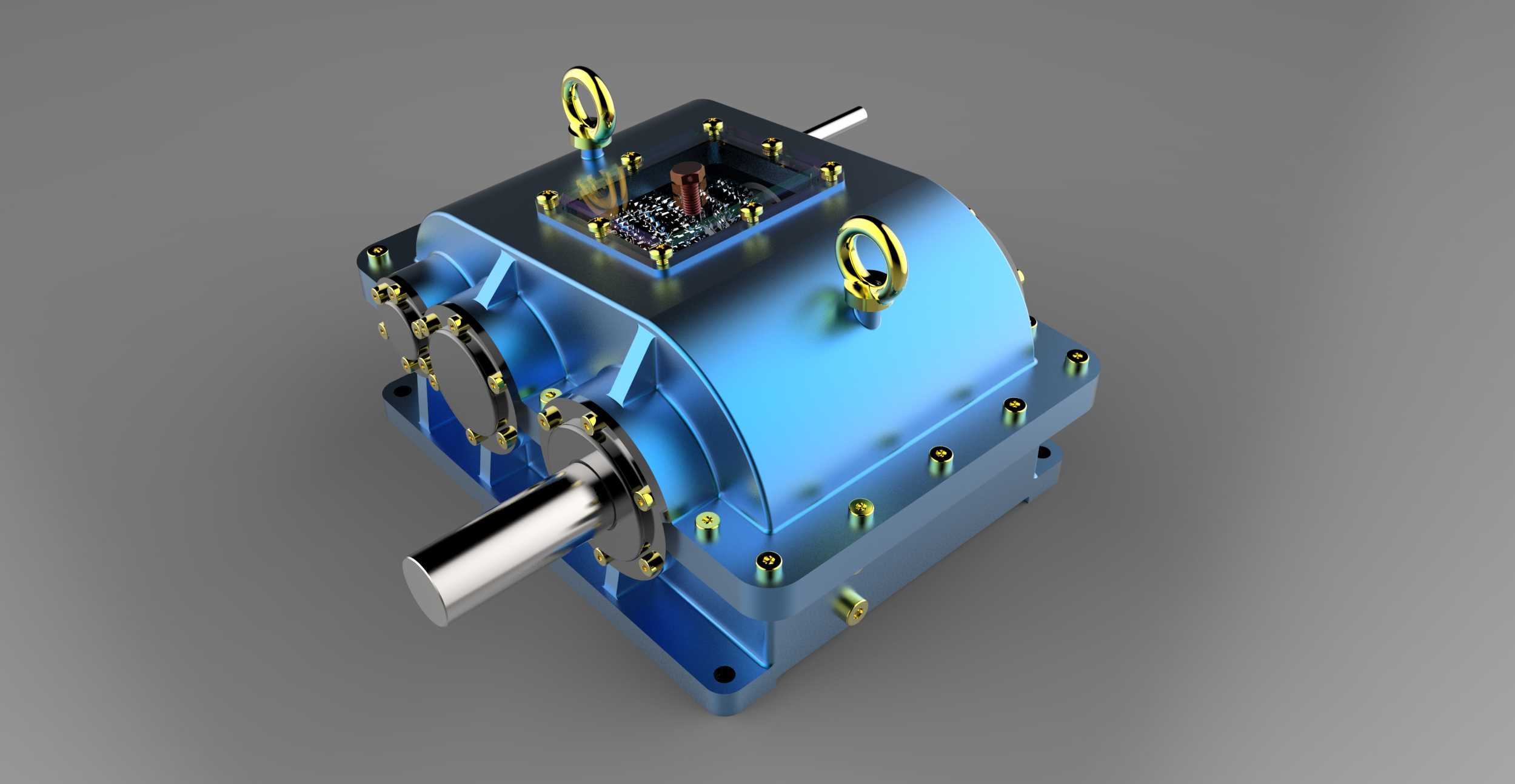

在冶金输送线、矿山破碎机组、化工搅拌设备这类需要恒定大扭矩输出的重载工况里,动力源输出的高转速低扭矩特性,往往无法直接匹配作业端的低转速大负载需求,这台闭式圆柱齿轮减速装置,就是衔接动力端与执行端的核心传动部件。从结构设计逻辑来看,整机采用剖分式箱体结构,上下箱体通过沿接合面均匀排布的高强度螺栓实现刚性连接,接合面经过精铣加工保证密封性能,避免长期运行过程中润滑油渗漏,同时也方便后期检修时直接拆开上盖,对内部齿轮、轴承组件进行检查更换,不用整体拆卸设备连接端的联轴器,大幅降低运维的拆装工作量。箱体顶部设置的两个吊环是专门为整机吊装转运设计的,吊环的安装位置经过重心核算,吊装时整机能够保持水平状态,不会出现倾斜磕碰输入输出轴的问题,
适配车间内常见的桥式起重机、手动葫芦的吊装作业需求。输入轴与输出轴采用平行轴布置方案,轴伸端都配置了接触式骨架油封,能够有效阻挡箱体内的润滑油外泄,同时防止外界的粉尘、水汽进入箱体内部污染润滑油,破坏齿轮啮合面的油膜形成。轴系支撑采用圆锥滚子轴承配对安装的形式,既可以承受齿轮啮合过程中产生的径向载荷,也能抵消斜齿轮传动带来的轴向力,轴承端盖设置了调整垫片组,装配时可以通过增减垫片厚度来调整轴承的预紧间隙,保证轴系运转的同轴度,避免长期运行出现轴承窜动、齿轮偏磨的问题。从安装边界来看,箱体底部的安装底座采用一体化铸造成型,底座上设置了四个对称分布的长圆形安装孔,能够适配一定范围内的安装中心距偏差,降低现场安装时的底座加工精度要求,

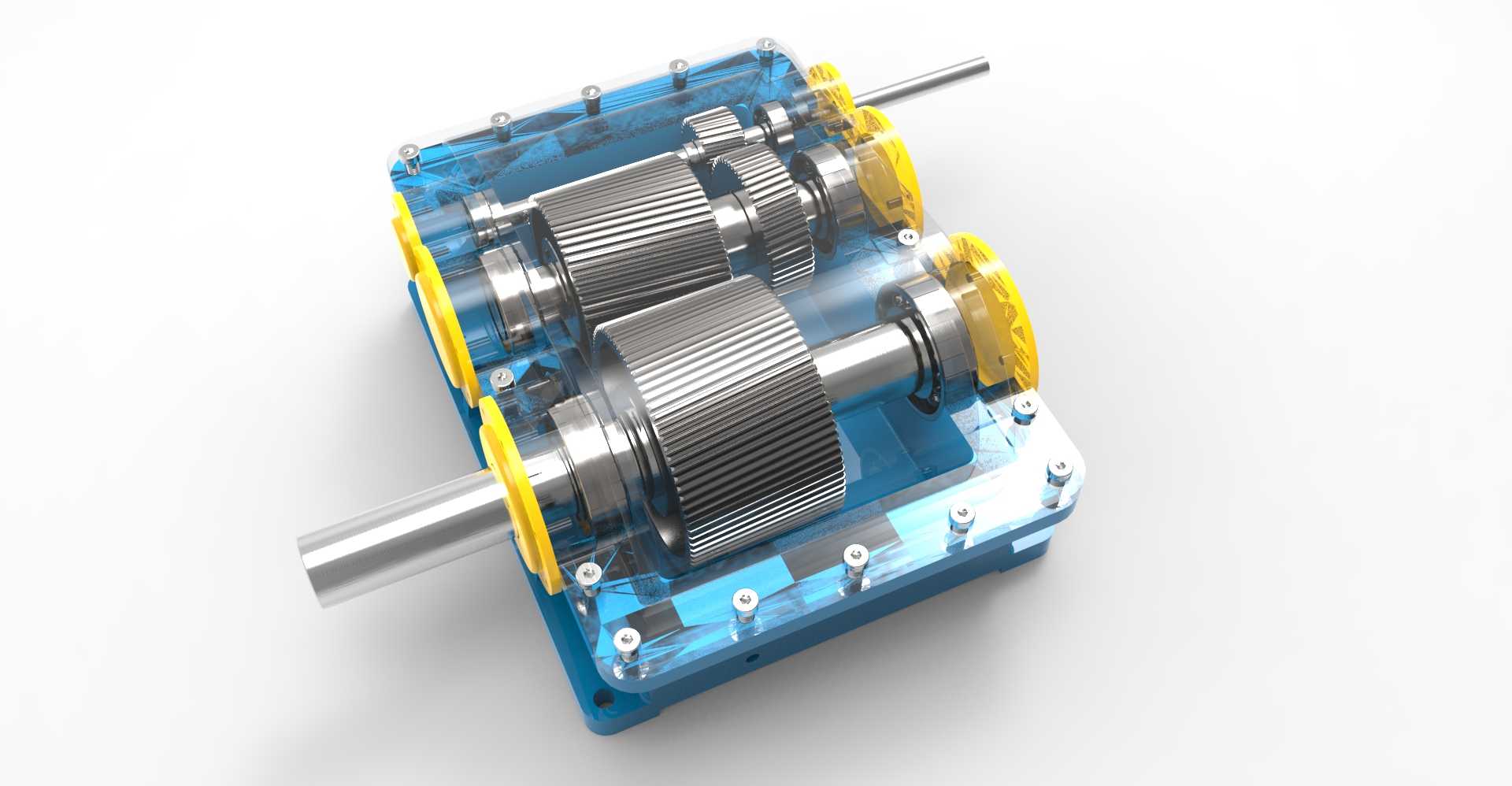

安装面经过刨削加工保证平面度,安装后箱体不会出现翘曲变形,避免轴系因安装应力出现卡滞。内部传动采用多级圆柱齿轮啮合的传动方案,齿轮参数经过载荷谱校核,齿面采用渗碳淬火处理提高表面硬度,齿芯保持足够的韧性,既能够承受重载工况下的冲击载荷,也能保证长期啮合的耐磨性能,齿轮与轴之间采用平键连接实现扭矩传递,键槽的位置经过对称度校核,避免装配后出现动平衡偏差,导致高速运转时产生异常振动。箱体侧面设置的油位观察孔,可以在设备不停机的状态下直接观察箱体内润滑油的液位高度,方便运维人员及时补充润滑油,底部设置的放油螺塞采用磁性结构,能够吸附齿轮运转过程中磨损产生的铁屑,减少铁屑在润滑油内循环对齿面造成的磨粒磨损。在实际选型匹配过程中,
需要重点核对输入轴与输出轴的轴径尺寸、轴伸长度,保证与配套的联轴器、动力源、执行端的安装尺寸匹配,同时要根据实际工况的负载扭矩、传动比需求、每日运行时长,确认设备的额定承载能力是否满足工况要求,避免长期过载运行导致齿轮断齿、轴承烧毁的故障。整机的外形结构充分考虑了工业现场的安装空间限制,箱体的棱角处都做了铸造圆角处理,既减少铸造过程中的应力集中问题,也避免安装运维过程中尖锐棱角造成人员磕碰损伤。箱盖顶部设置的通气帽,能够平衡箱体内外的气压差,避免设备长时间运行后箱体内温度升高、气压增大,导致润滑油从油封、接合面位置被压出渗漏。这类减速装置的传动效率稳定,运行过程中的噪音控制表现优异,在额定负载工况下的运转噪音能够控制在工业现场的噪音标准范围内,不会对车间作业环境造成额外的噪音污染,适配连续24小时运行的重载工业作业场景,能够在环境温度-10℃到40℃的范围内稳定运行,不需要额外增加冷却或加热辅助装置,降低配套设备的投入成本。
