矿山车间破碎产线设备排布三维设计

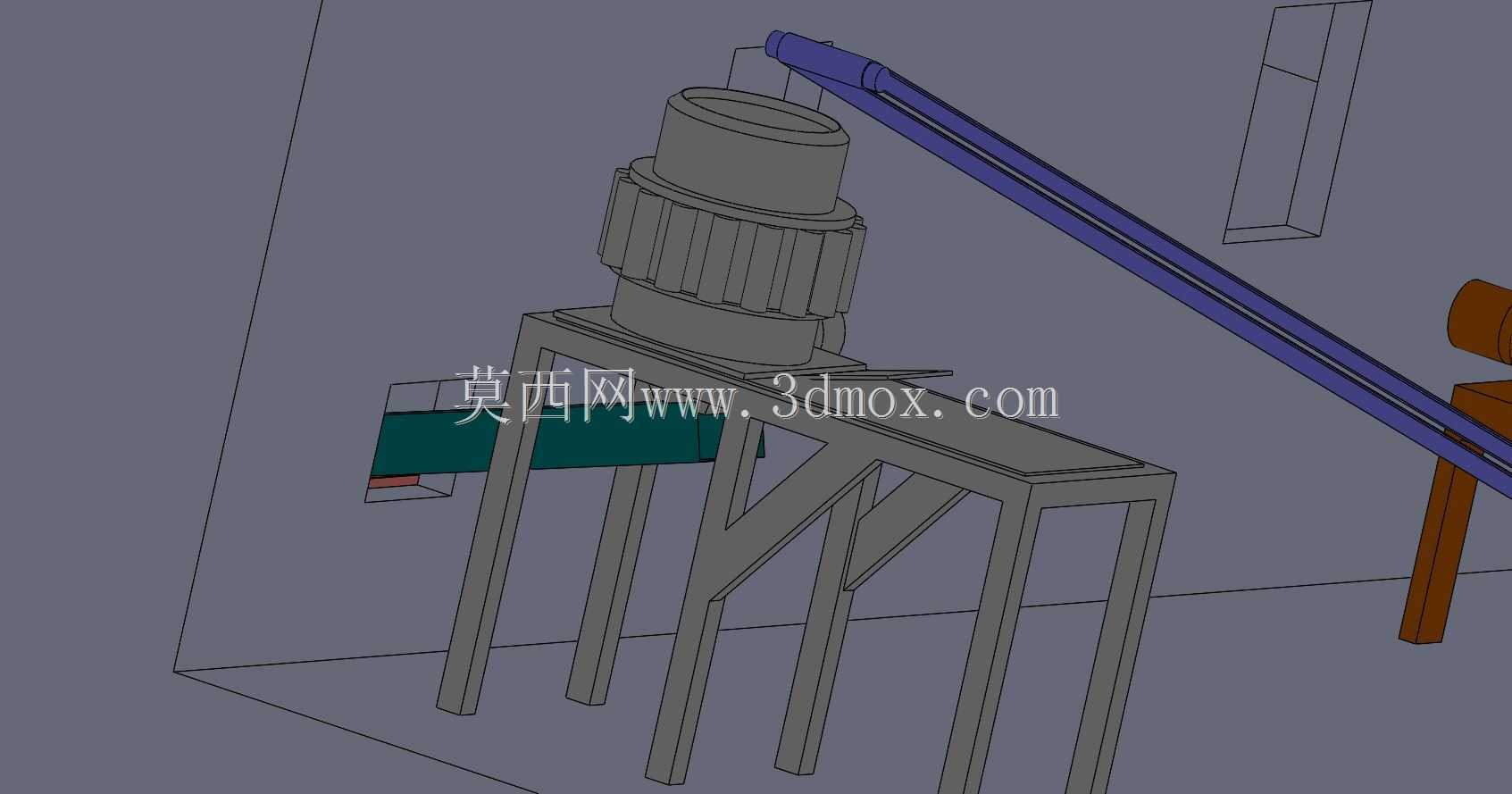

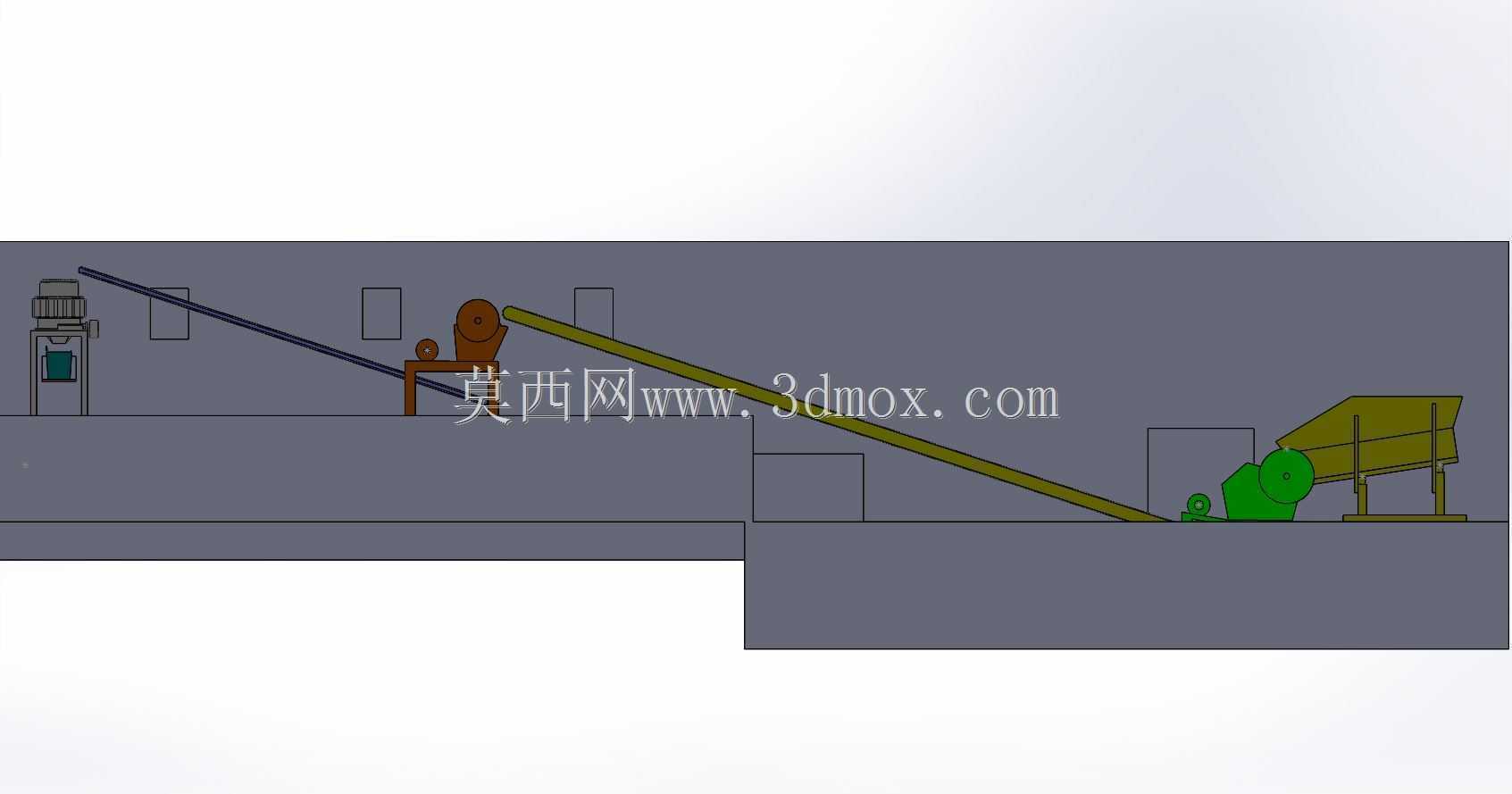

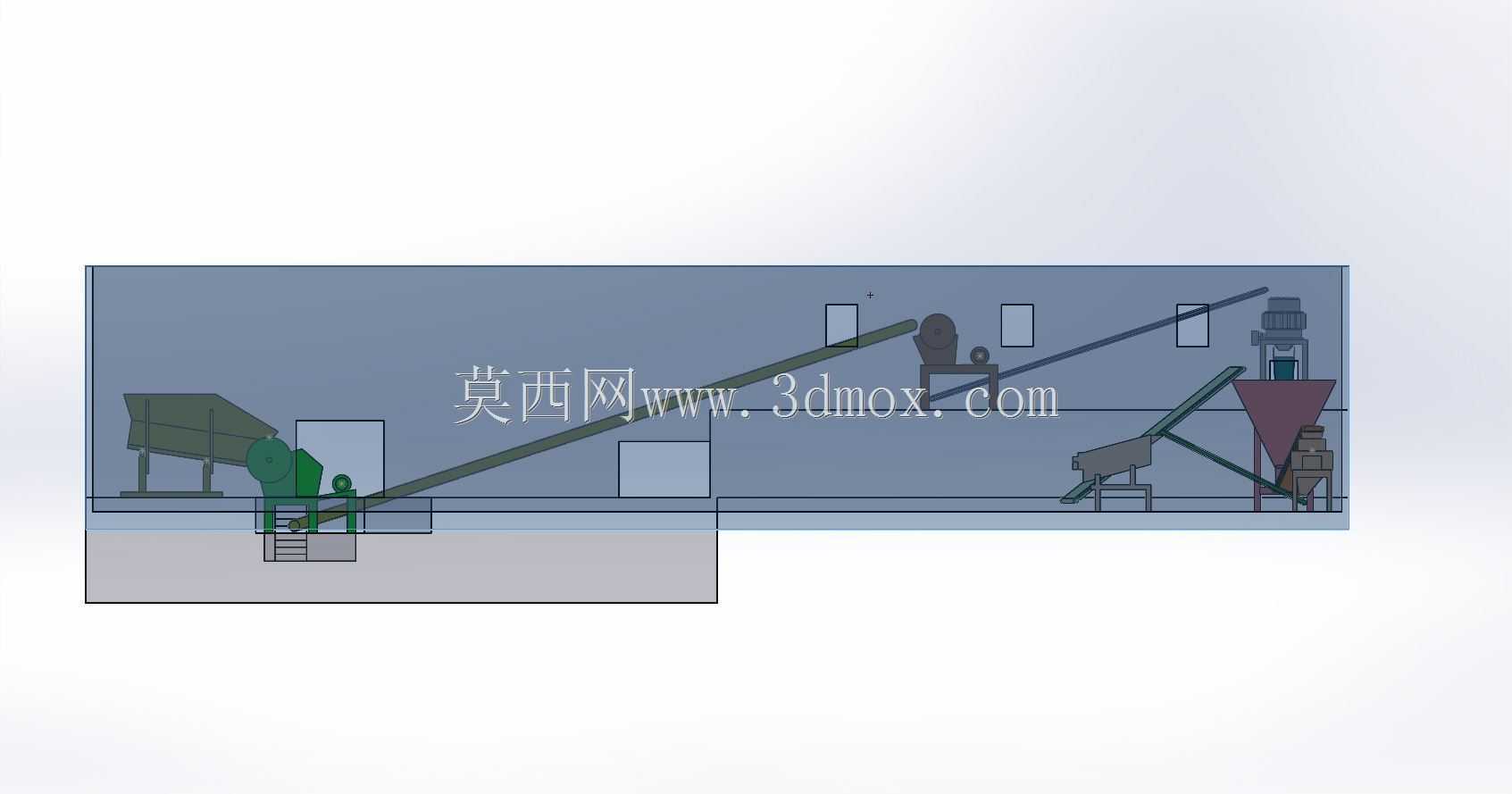

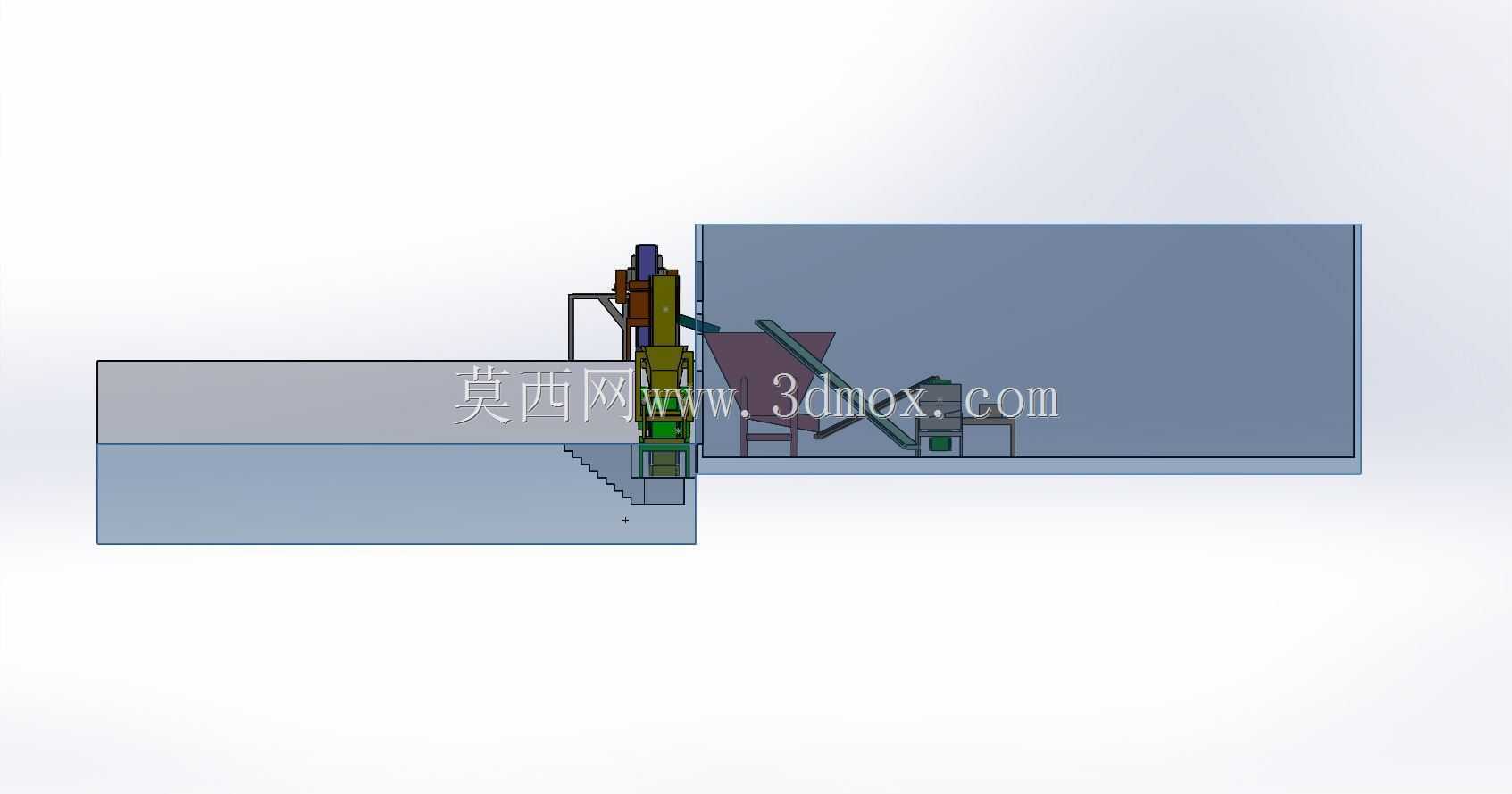

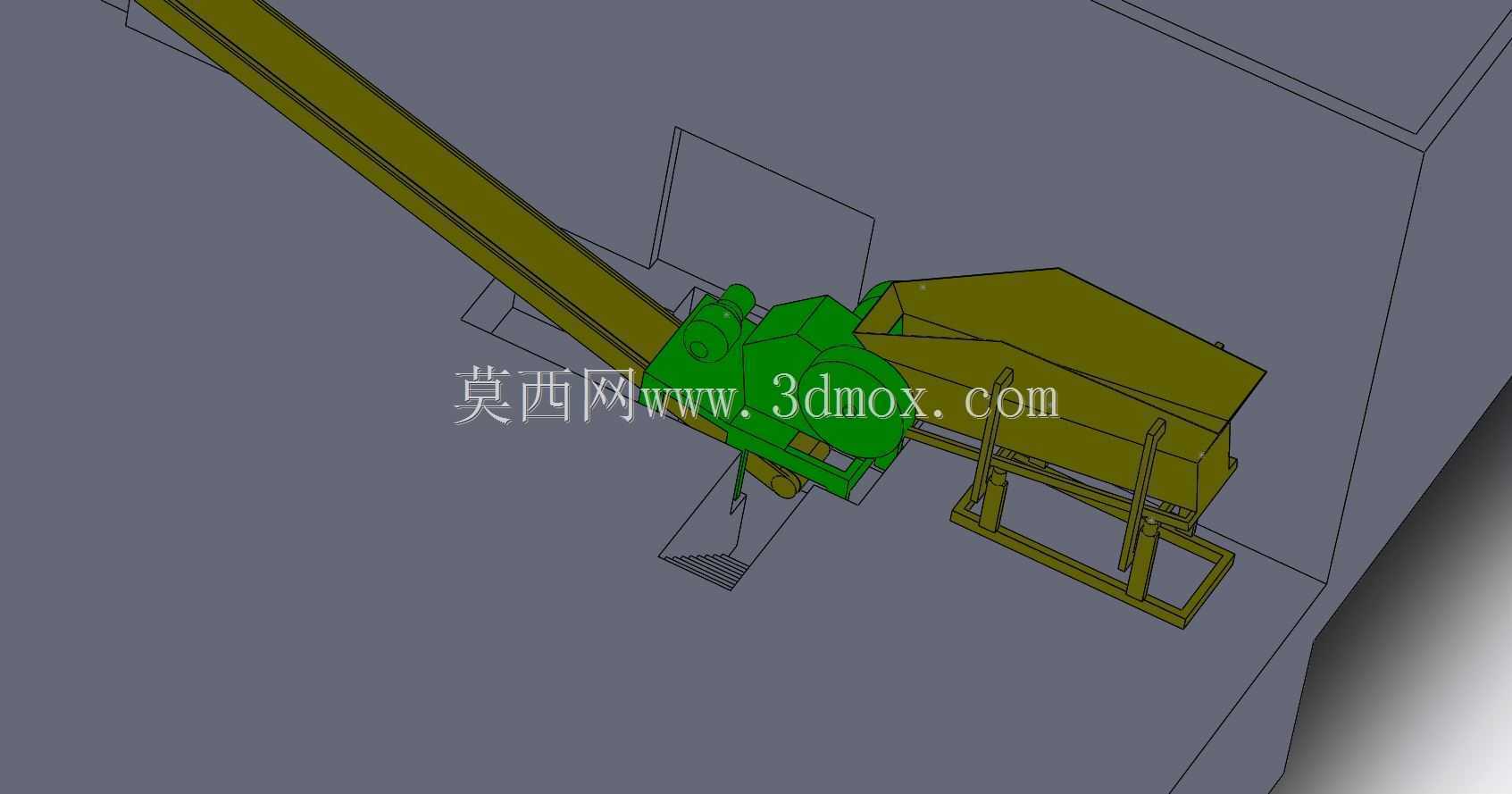

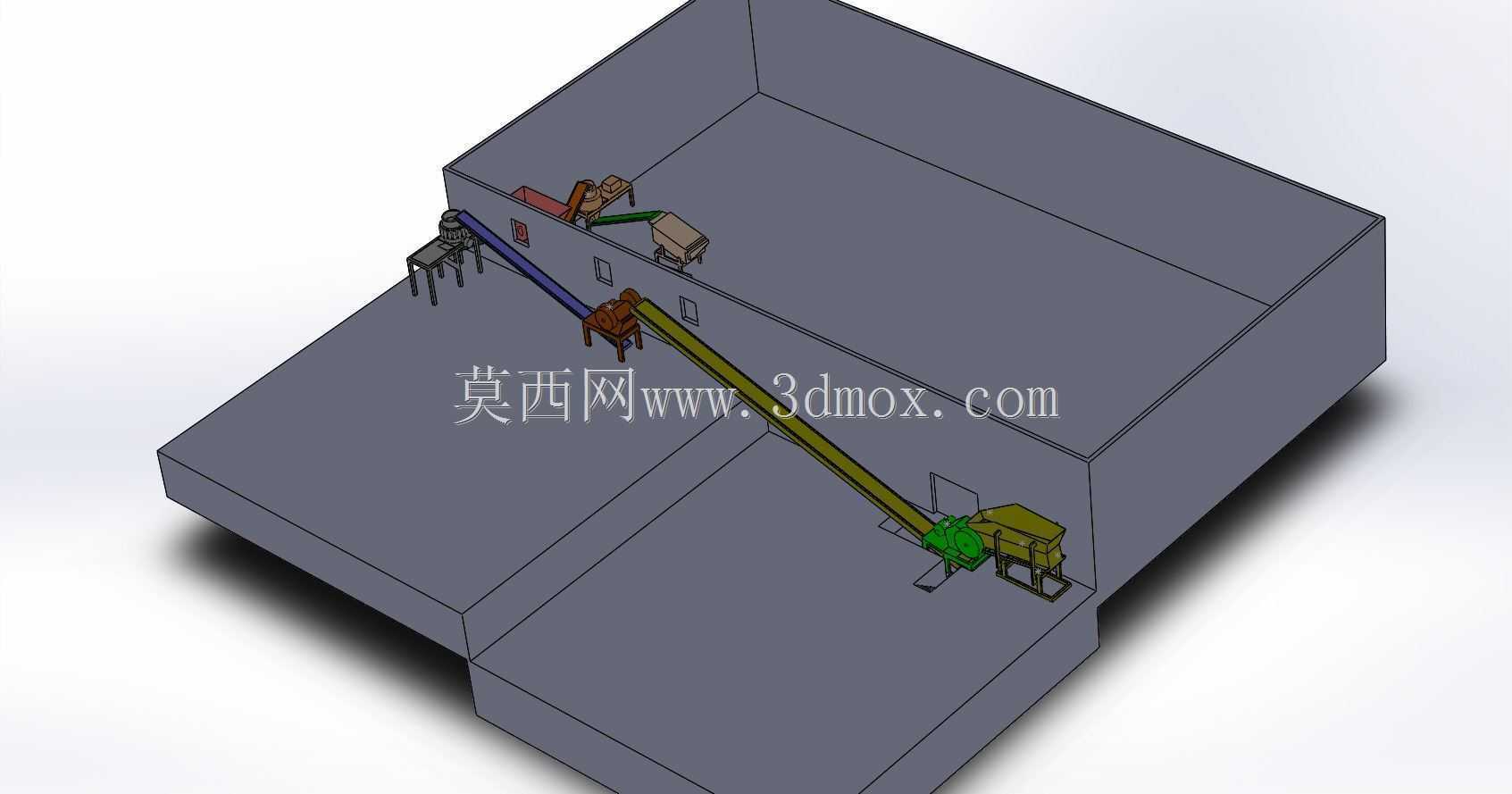

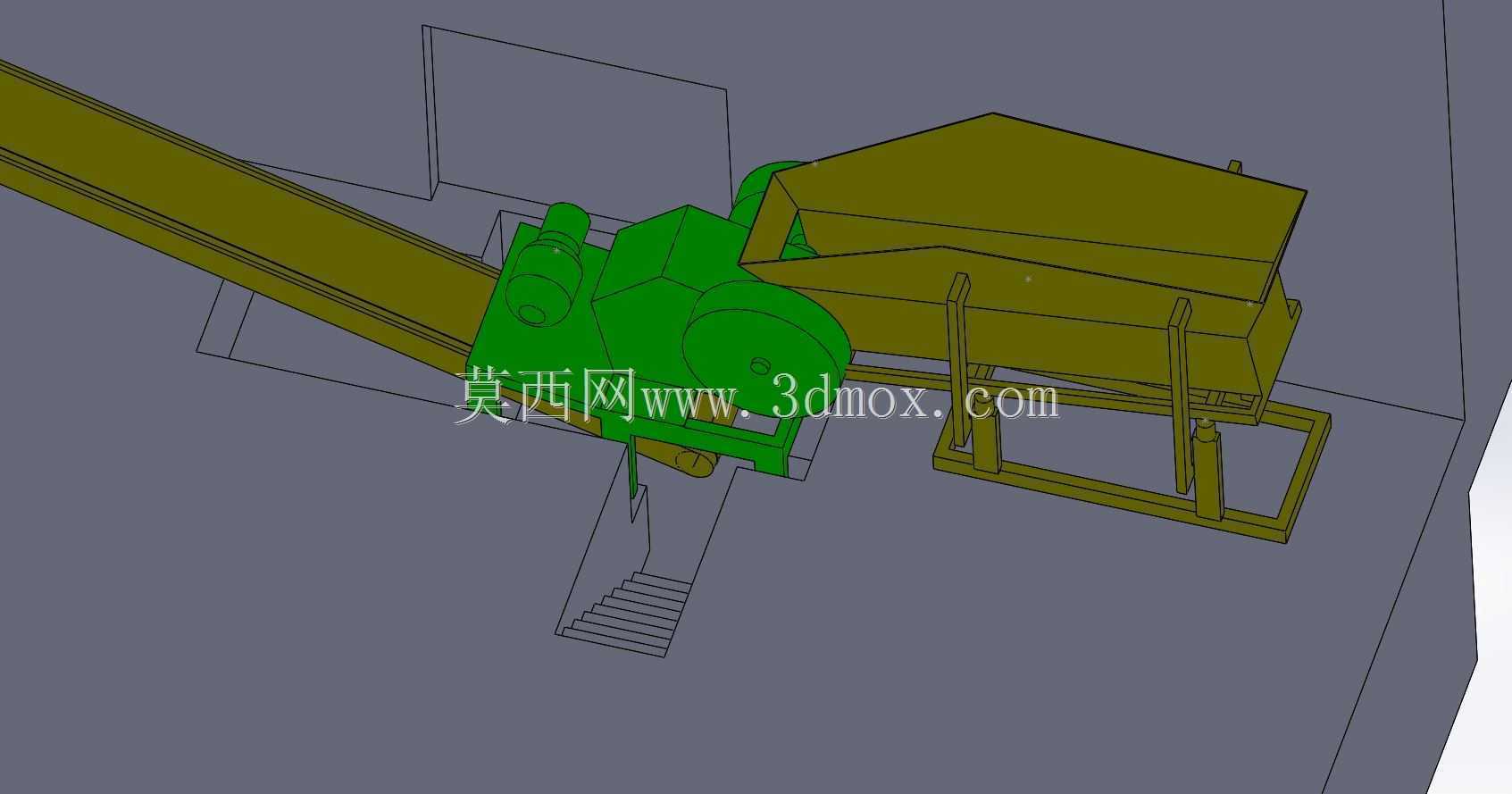

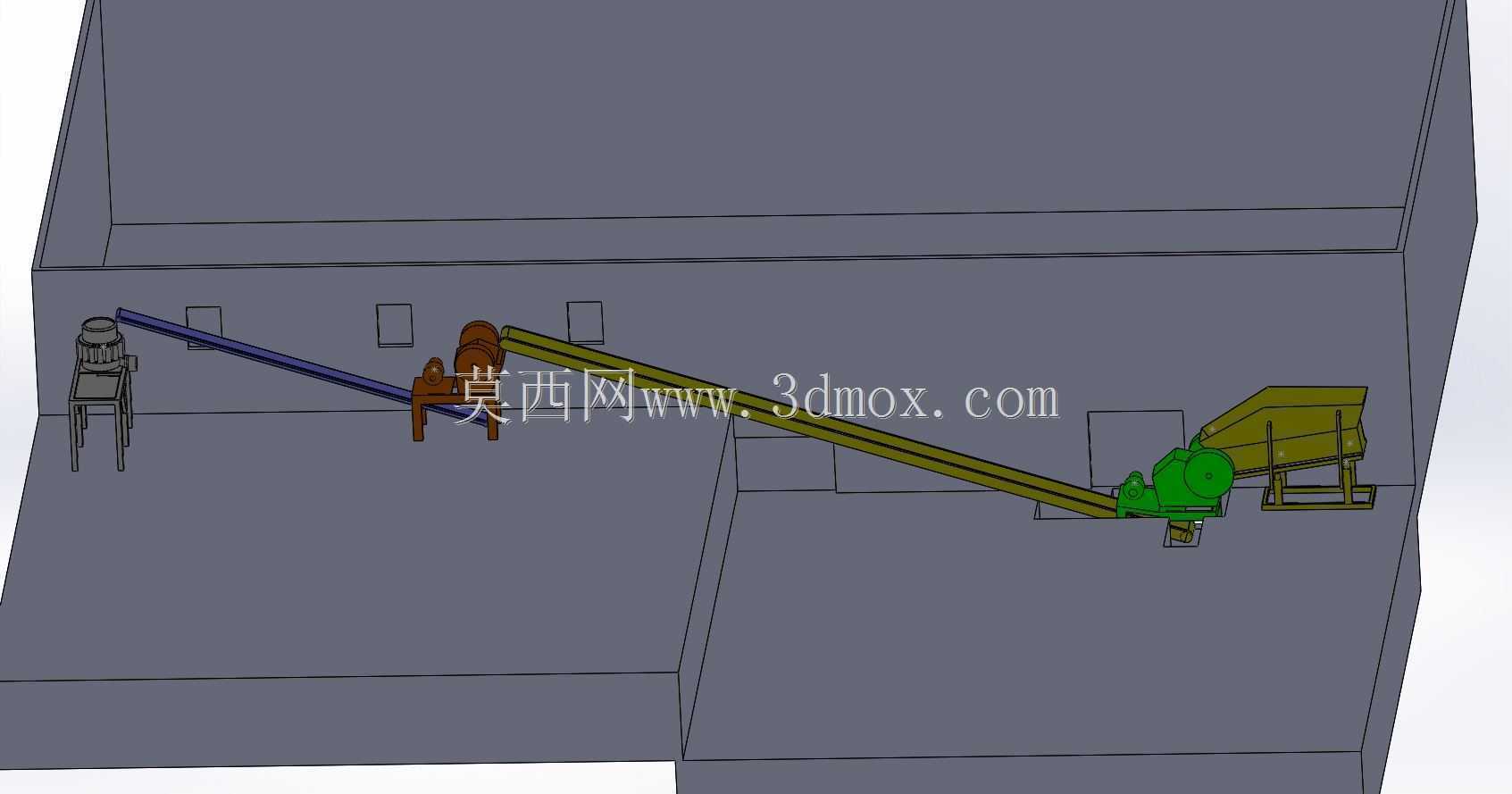

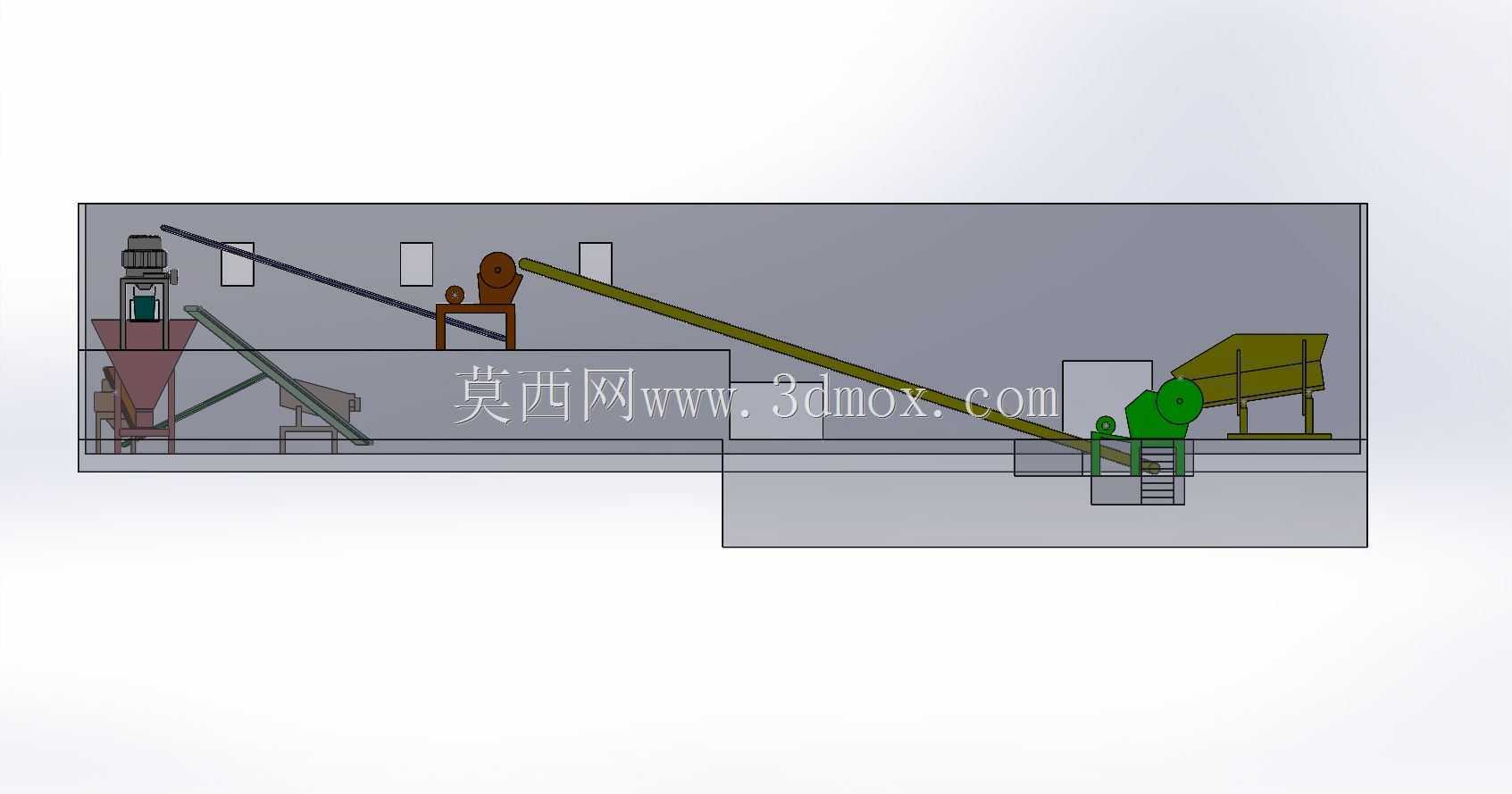

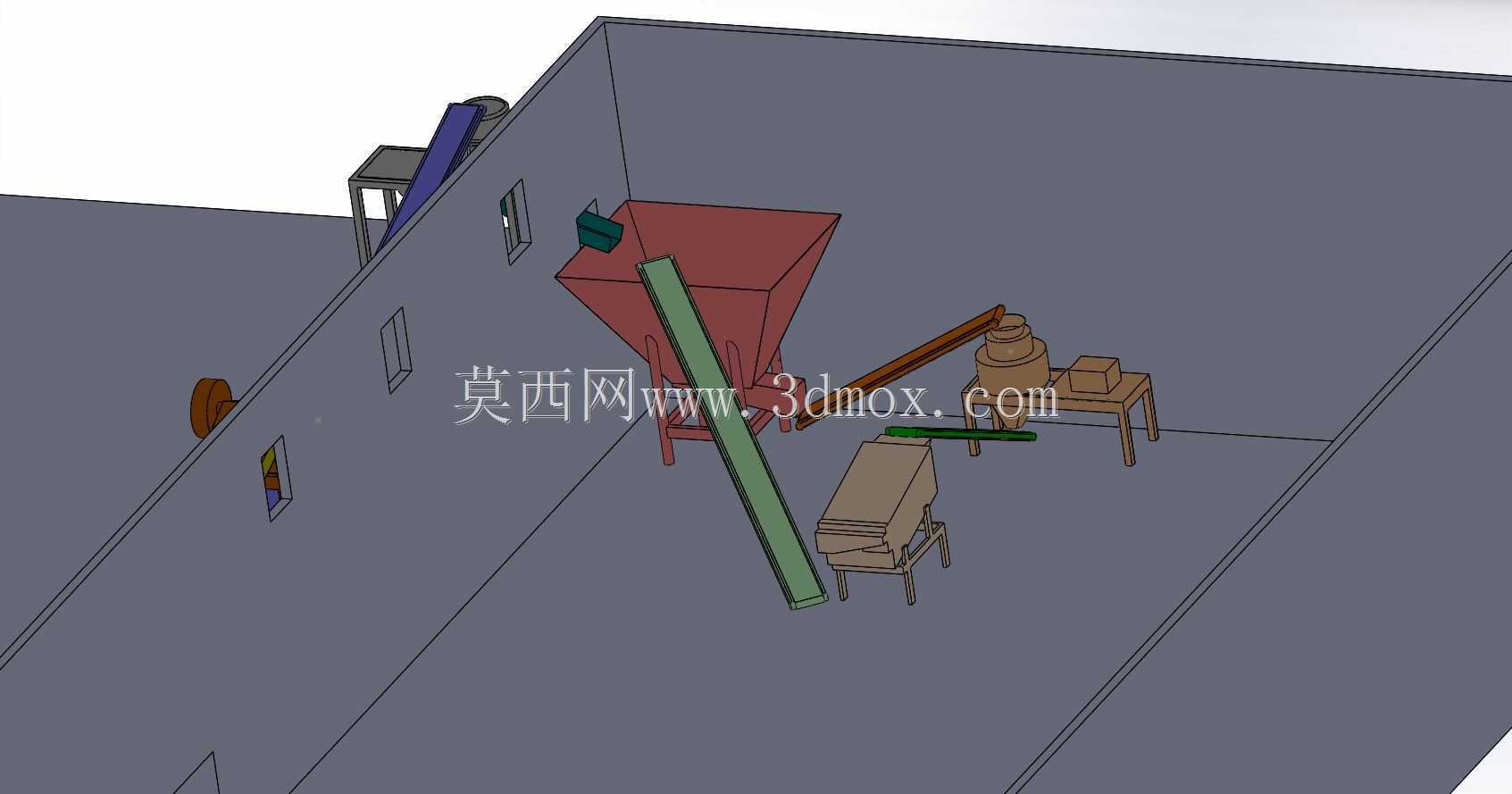

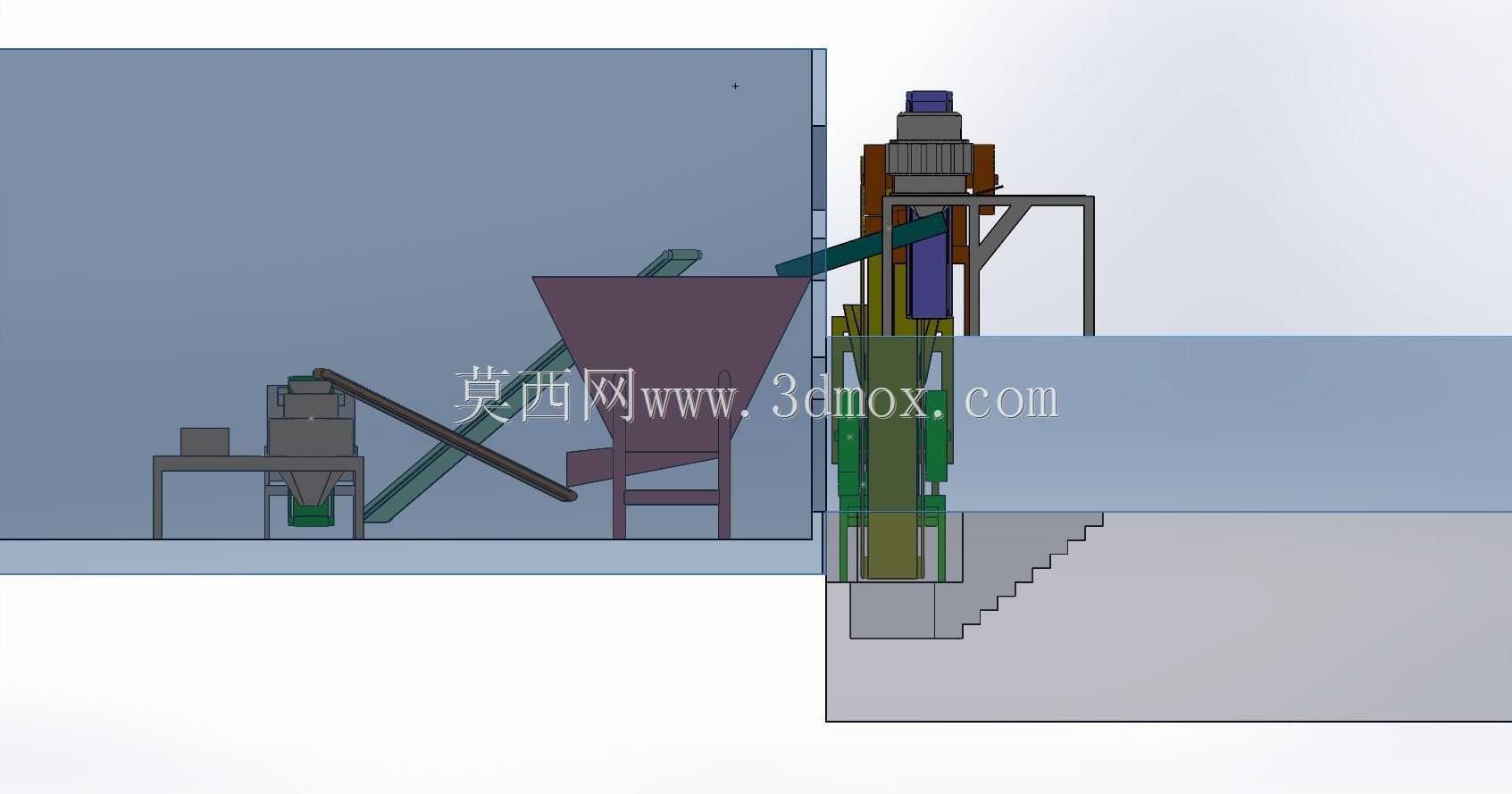

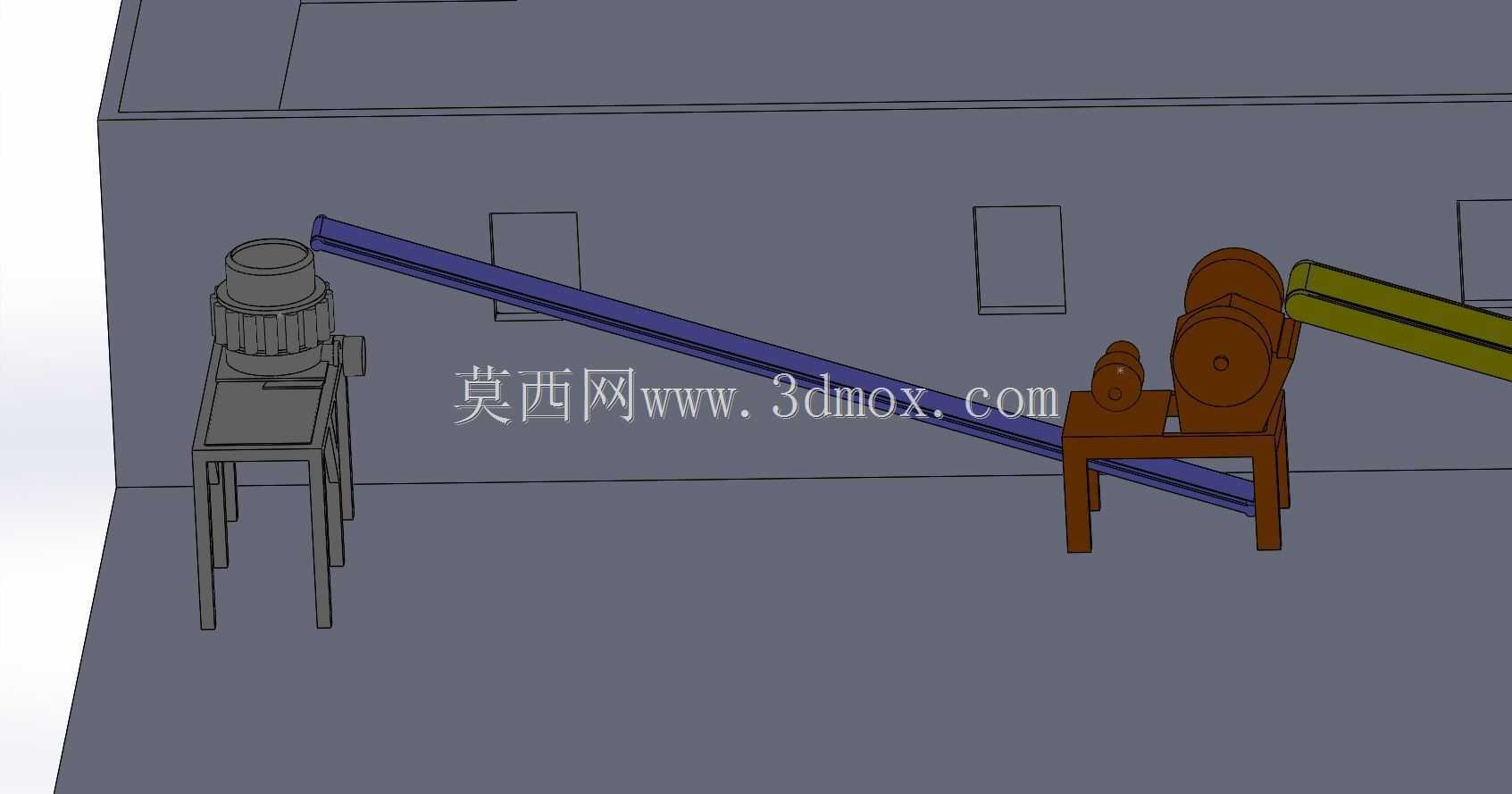

　　这套三维排布方案针对山地地形下的中小型矿山破碎车间做了适配，没有照搬平地厂房的规整布局逻辑，而是顺着现有台地的高差做设备落位，减少了前期土方开挖的工程量，也让物料依靠重力完成部分段的输送，降低了输送设备的动力配置需求。从实际生产流程来看，粗碎设备布置在台地最高处的进料口旁，矿车卸料后可直接进入粗碎腔，无需额外设置高位料仓的爬坡输送结构，粗碎后的物料顺着第一溜槽落到中碎设备进料端，中碎后的物料通过长距离斜向输送结构送至下层台地的细碎设备，细碎后的物料直接衔接后续筛分环节的进料口，整个物料流向没有折返路径，避免了多余的物料转运环节。设计过程中首先核对了各台破碎主机的安装地脚尺寸，预留了设备两侧的检修操作空间，

　　每台设备周边都留出了不小于1.2米的通行检修通道，方便日常更换易损件、检查设备运行状态时人员操作，同时也预留了吊装设备的作业半径范围，后期设备大修时无需额外拆除周边附属结构。设备之间的溜槽角度全部按照物料安息角做了校核，针对破碎后矿石的棱角大、摩擦系数高的特性，溜槽倾角设置比常规粉料输送大3到5度，避免湿料工况下出现溜槽堵料的问题，溜槽与设备进料口的衔接处做了软连接预留位，可减少设备运行振动传递到溜槽结构引发的焊缝开裂问题。整个车间的围护结构顺着台地边缘做了围挡，既控制了破碎作业的粉尘外溢范围，也给设备运行提供了遮雨防护，避免露天布置下电气元件受潮损坏。排布时还考虑了物料转运点的除尘点位预留，在每台设备的进料、

　　出料落料点都留出了除尘管道的安装空间，后期接入除尘系统时不需要再对现有结构做大规模改动。各台设备的电气控制柜集中布置在车间侧方的独立区域，避开了物料掉落的风险区域，操作人员巡检时可以沿着固定通道依次查看各台设备的运行参数，不需要横穿物料输送路径。针对破碎作业振动大的特点，所有设备的安装基础都做了独立隔振设计，基础之间没有结构硬连接，避免振动传递引发相邻设备的共振问题，长距离输送结构的支架也做了分段固定，适应台地的不均匀沉降特性。整个布局的物料输送路径全程做了封闭预留，可根据环保要求加装输送廊罩，减少作业过程中的粉尘无组织排放，同时输送廊的检修步道也和设备检修通道连通，日常巡检可以覆盖所有设备和输送节点，不存在巡检盲区。
