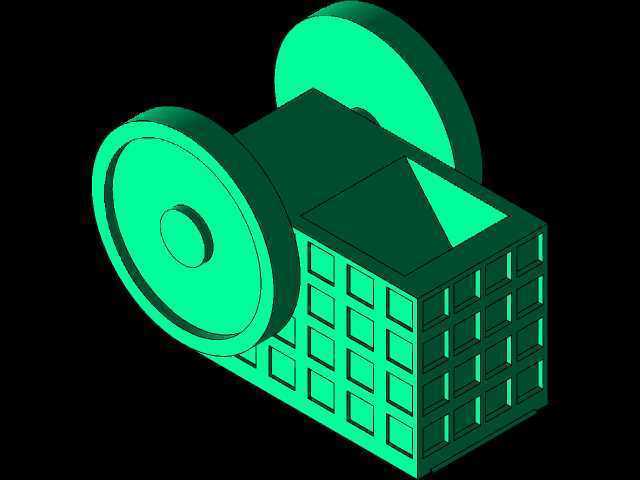

钙粉研磨加工成套生产线设备结构

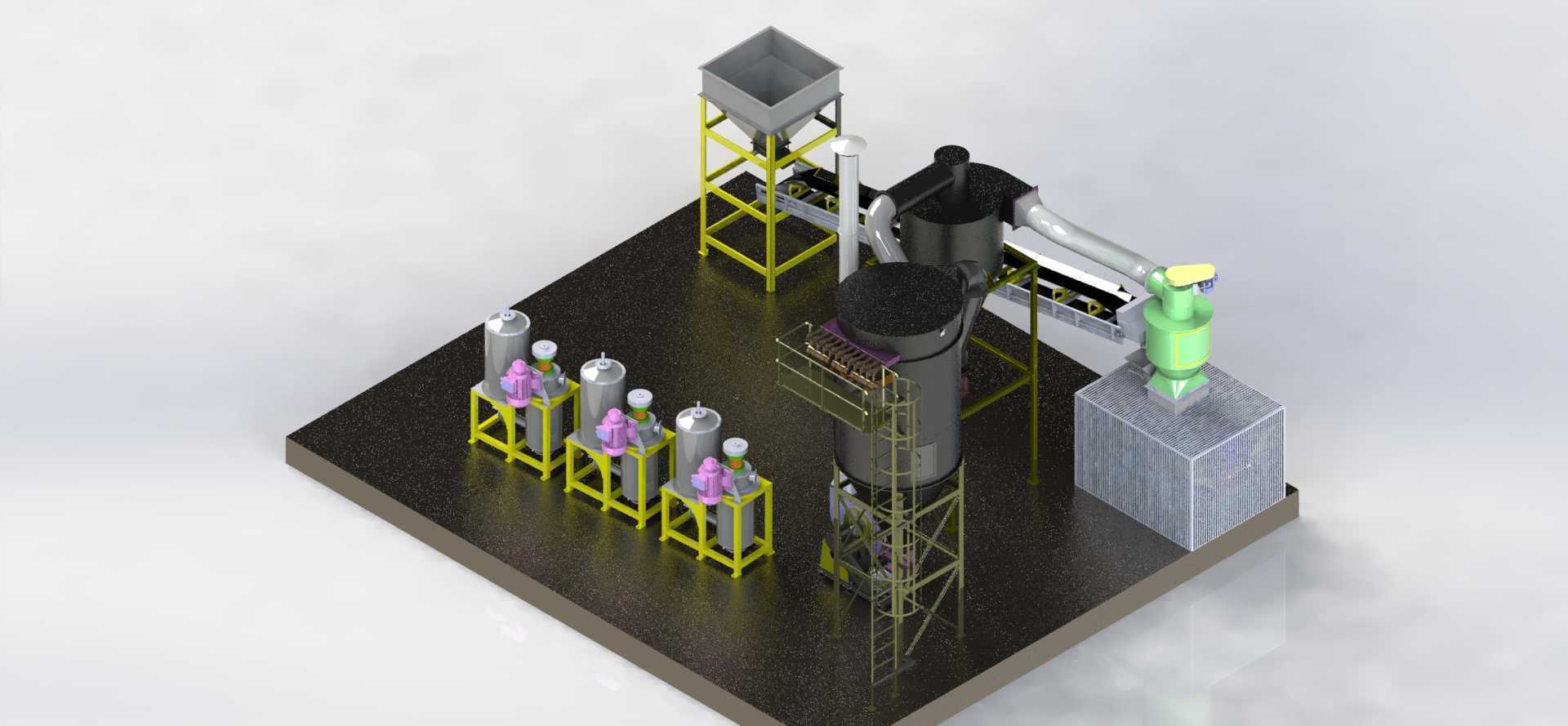

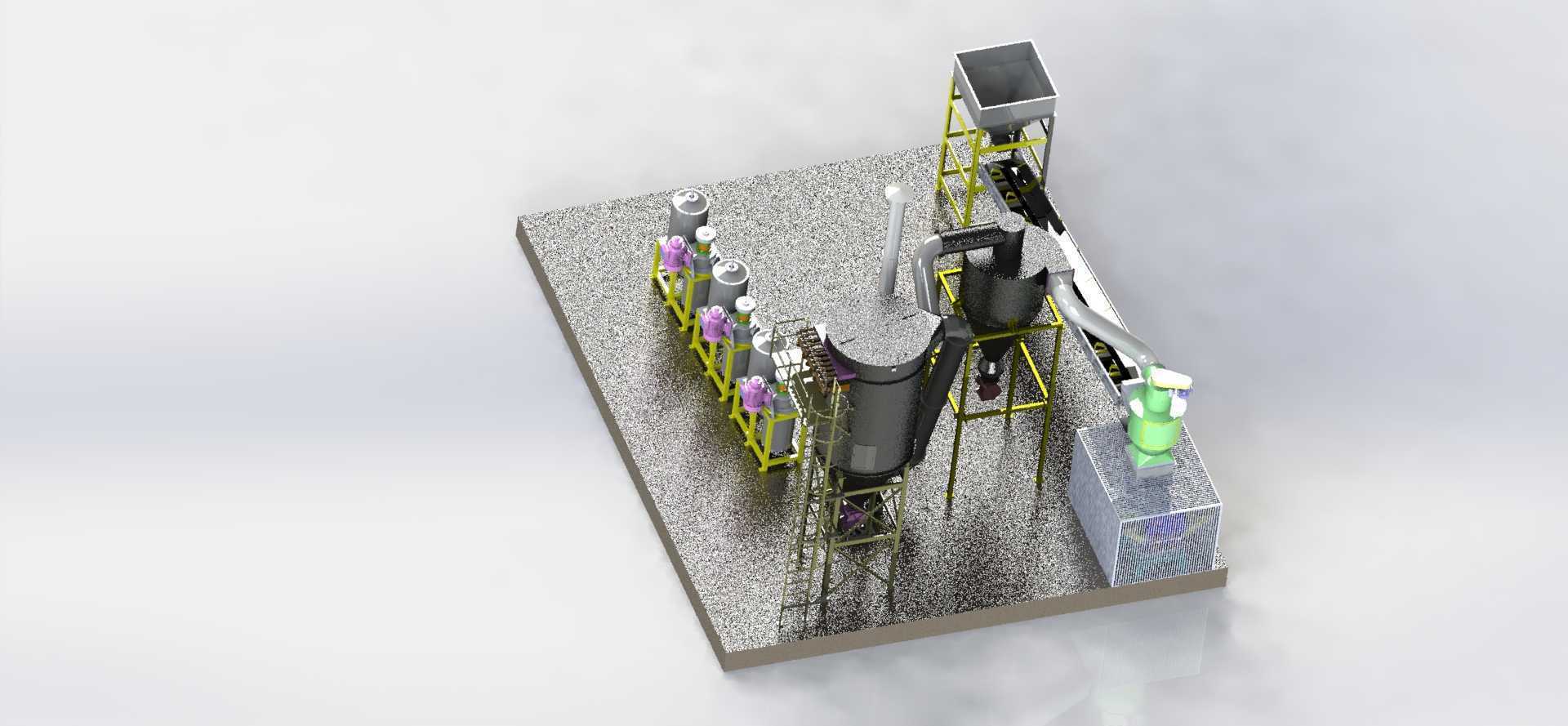

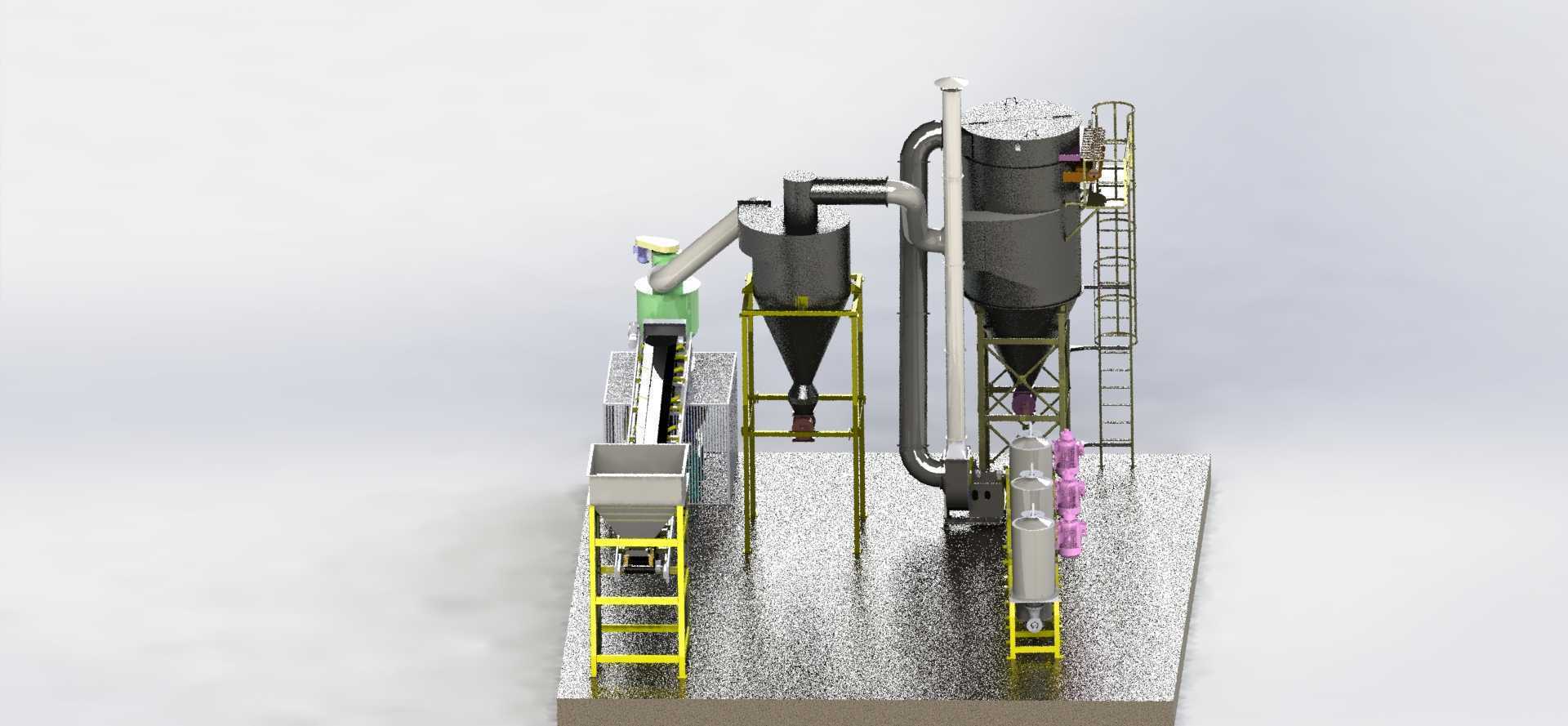

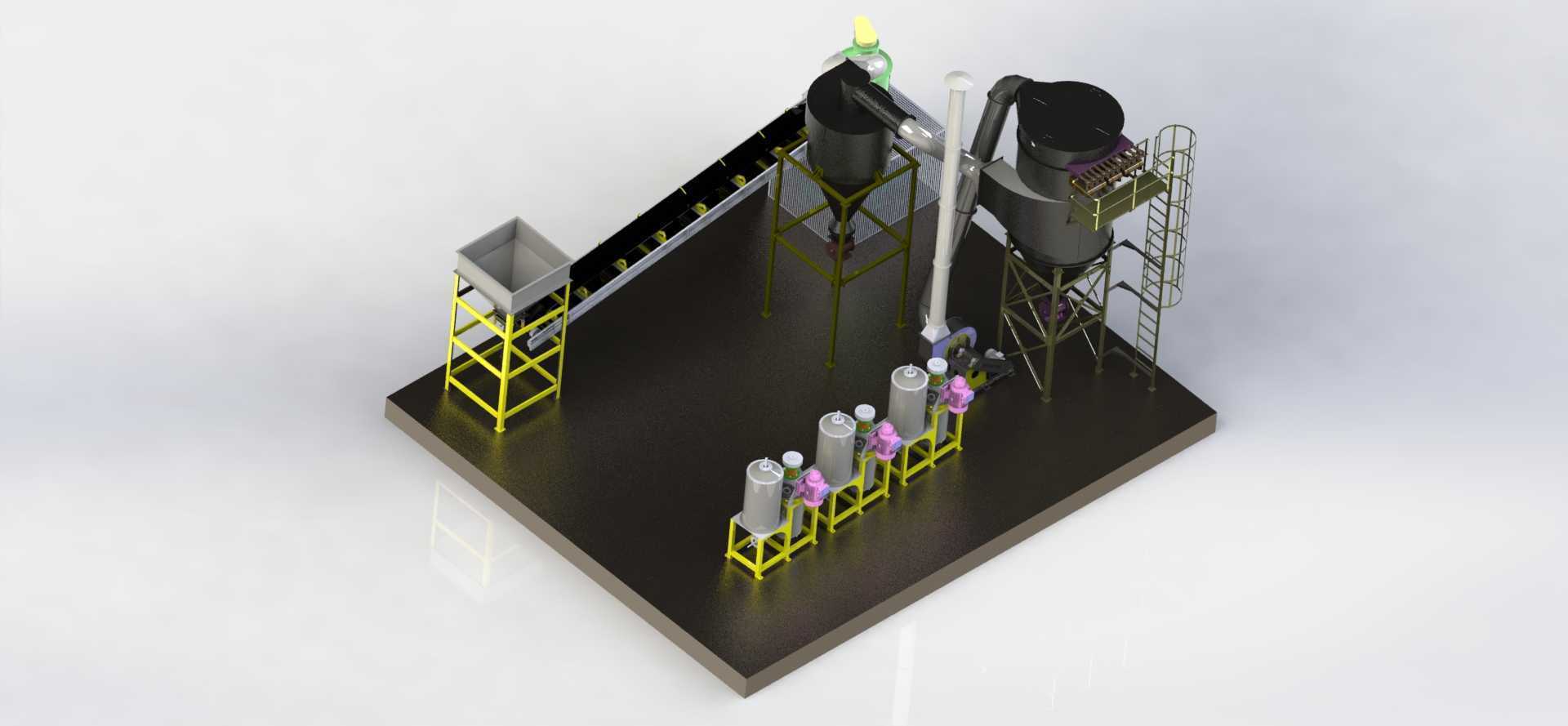

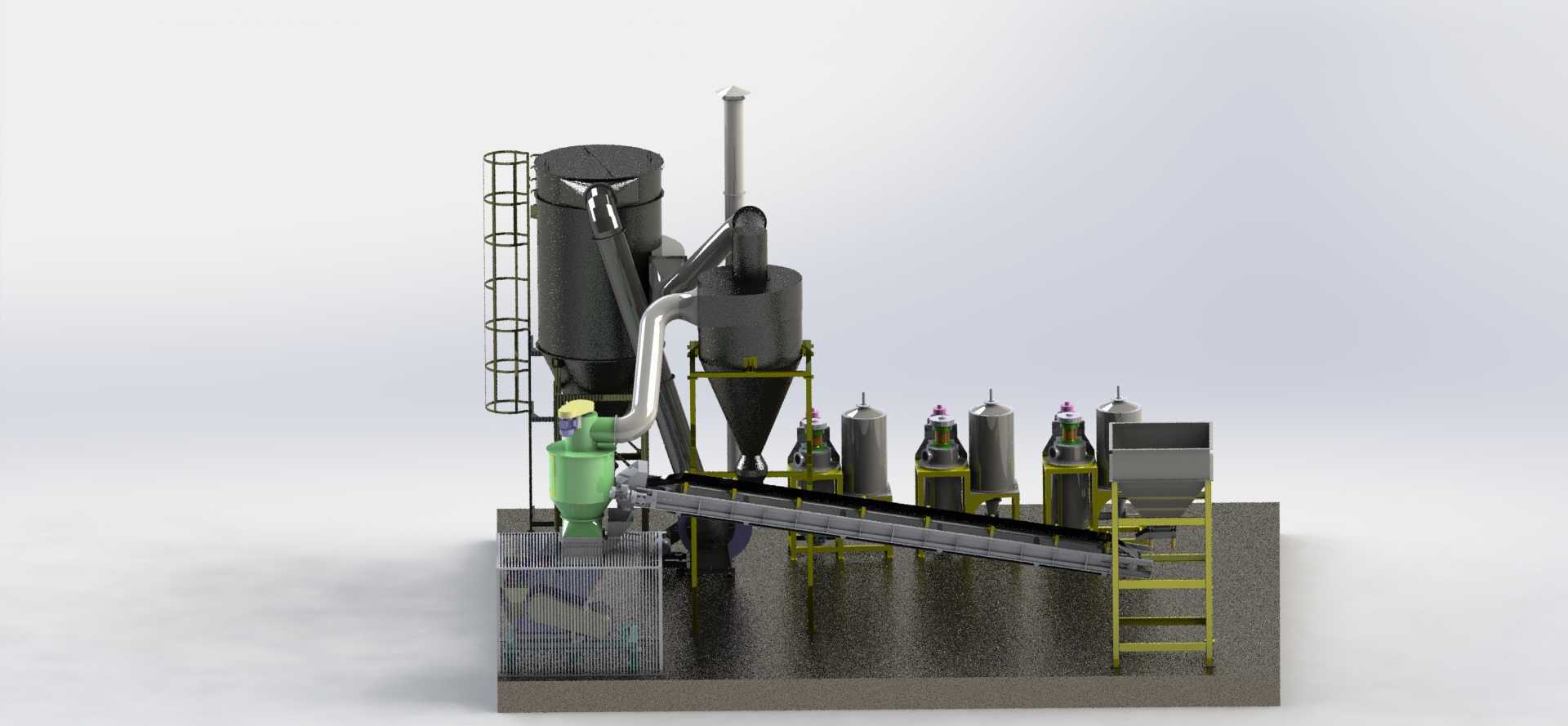

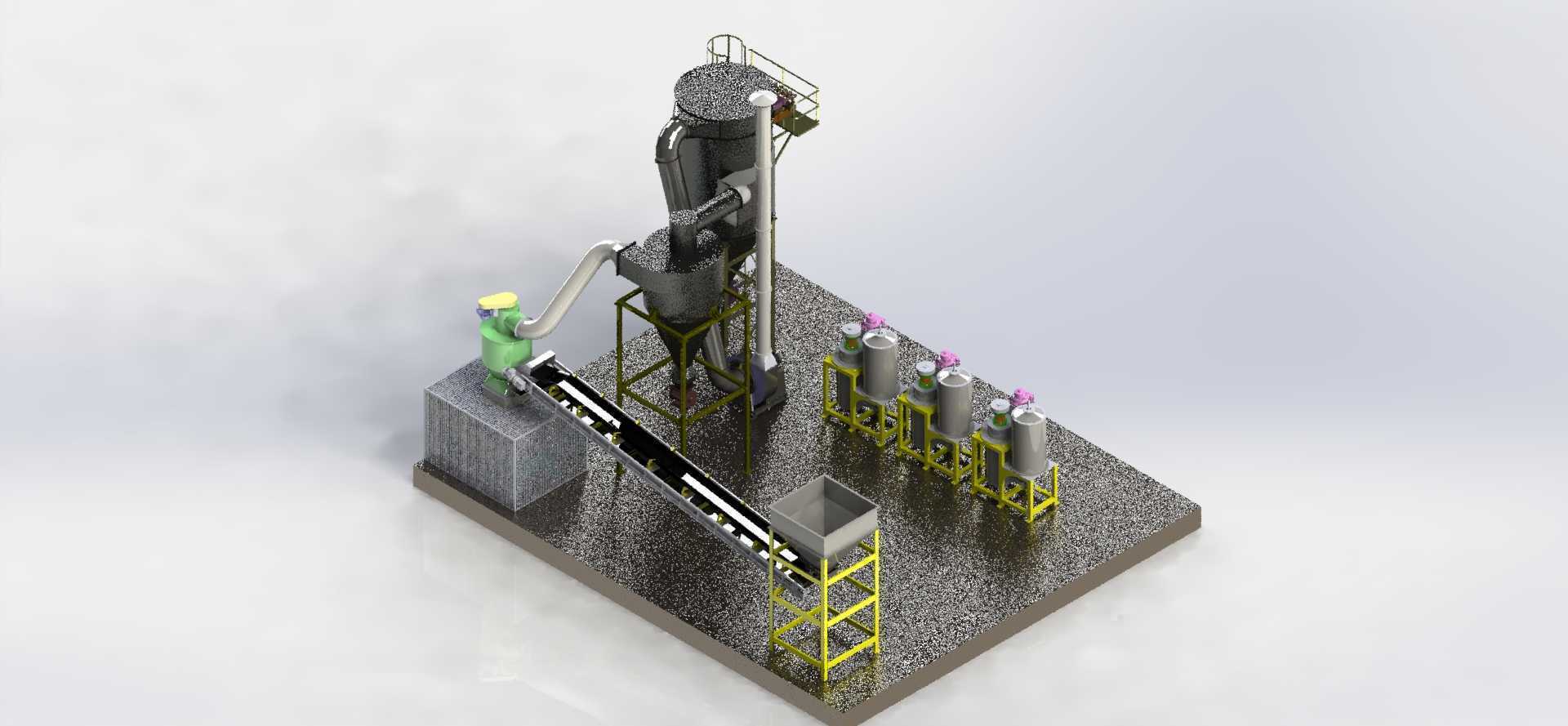

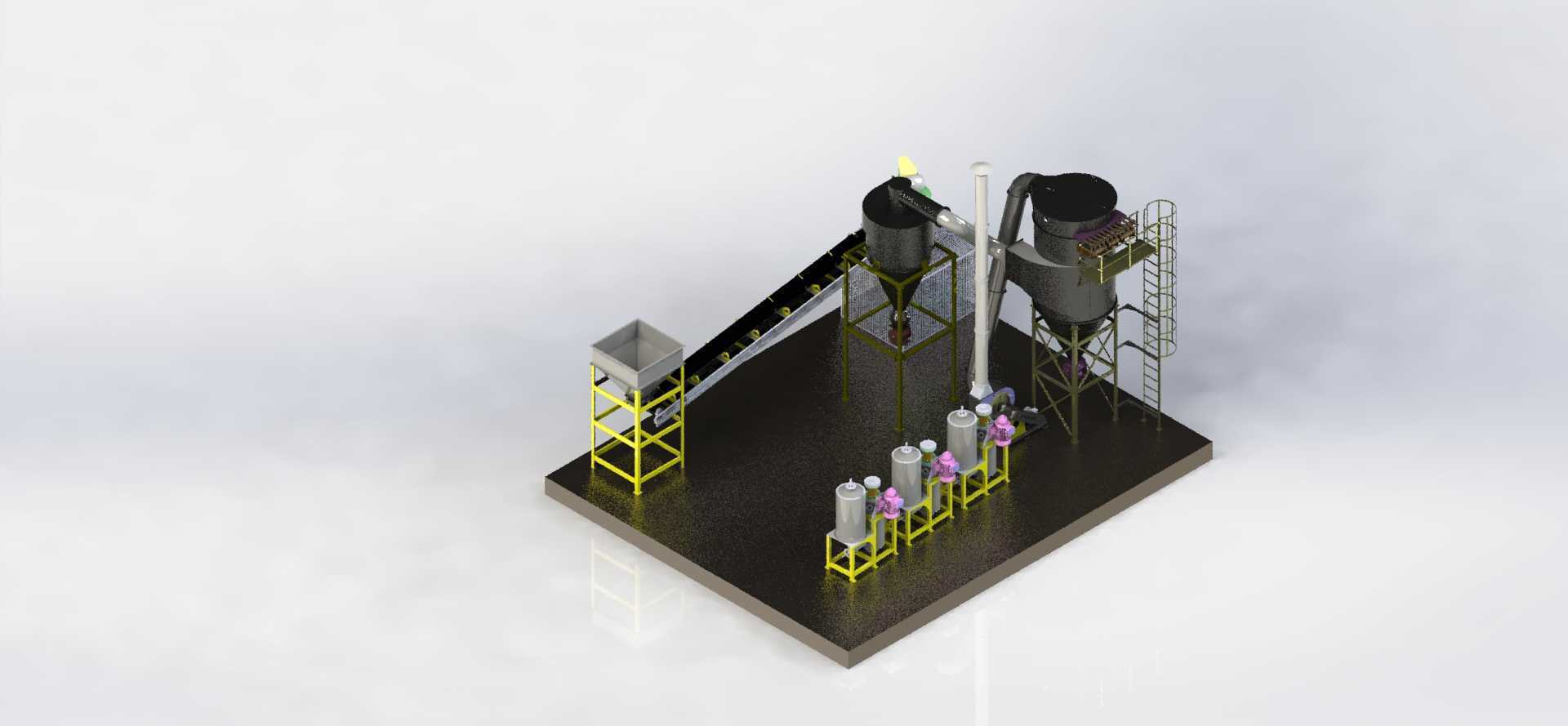

　　这套粉体研磨加工成套设备，主要面向非金属矿物粉体加工场景，适配碳酸钙、石灰石等硬度适中的脆性物料的干法研磨生产，常见于建材填料、塑料填充母粒、涂料粉体原料的生产车间，可完成从原料入料、输送、研磨、分级到成品收集的全流程连续作业，替代传统分散式单机作业的低效生产模式，减少物料转运过程中的粉尘泄漏与人工干预。从整体布局来看，设备采用模块化排布设计，左侧为原料上料单元，配置带防护护栏的方形受料斗，料斗下方衔接倾斜布置的带式输送结构，输送段两侧设置挡料边，避免粒径30mm以下的块状原料在提升输送过程中洒落，输送段的倾斜角度控制在18度以内，兼顾输送效率与设备占地长度的平衡，上料单元的支撑框架采用标准型钢焊接结构，支脚设置可调式地脚盘，

　　可适配车间地面±15mm的平整度偏差，降低安装阶段的基础施工成本。输送段末端衔接暂存料仓，料仓采用锥斗式设计，锥角设置为62度，确保研磨后的粗料或者待研磨原料能够依靠自重顺畅落料，不会在仓壁发生粘黏架桥问题，料仓顶部设置排气口，平衡上料过程中的仓内气压，避免带尘气体从进料口溢出。暂存料仓下方通过密闭溜管连接研磨主机单元，研磨主机配套多组并联的研磨腔体，沿产线纵向排布，每台研磨单元配套独立的进料调节闸板，可根据不同出料细度要求调整单台设备的进料负荷，研磨单元的支撑机架同样采用黄漆涂装的型钢框架，与上料单元的支架配色统一，便于车间现场的设备识别与运维管理。研磨单元的出料端通过密闭风管连接右侧的分级与收集单元，

　　该单元配置大直径旋风收集器与脉冲除尘结构，旋风收集器负责将气流中携带的合格成品粉体进行初级分离，收集下来的成品通过下方的锁风卸料阀排出进入成品包装环节，未被旋风收集的细粉随气流进入脉冲除尘仓，通过滤袋过滤后实现气固分离，过滤后的洁净气体通过引风机排出，整套收集系统处于微负压运行状态，可将车间内的粉尘浓度控制在职业卫生标准要求范围内，避免粉体泄漏造成的原料浪费与车间环境污染。收集单元旁设置直爬梯与环形检修平台，爬梯踏步采用防滑花纹板制作，平台周边设置1.2米高的防护栏杆，底部设置100mm高的挡脚板，满足设备运维阶段的登高作业安全要求，爬梯与平台的连接位置采用螺栓装配式结构，可根据现场安装空间调整爬梯的布置方向。整套设备的底部共用一体化焊接底座，底座采用加厚槽钢与钢板拼焊而成，所有功能单元均通过螺栓固定在公共底座上，减少现场安装时的单元对接校准工作量，底座的整体长宽尺寸控制在6米×4.5米的边界范围内，可适配常规标准工业厂房的柱距布置要求，不需要额外对厂房结构进行特殊改造。在设计思路上，这套产线优先考虑了连续化生产的稳定性，所有物料流转的衔接位置均采用密闭式结构，减少漏风点对系统风压平衡的影响，风管的风速控制在18-22m/s之间，既可以保证粉体在风管内处于悬浮输送状态不发生沉降堵管，又不会因为风速过高造成风管磨损过快。针对研磨过程中易出现的过磨问题，分级单元的转速可通过变频调节，

　　可在200目到2500目的细度区间内灵活调整成品粉体的粒径分布，满足不同下游行业的粉体参数要求。设备的所有转动部件均设置安全防护罩，传动部位的防护罩采用网格状结构，既可以保证传动部件的散热，又能避免运维过程中衣物或者工具卷入转动部件造成安全事故。从安装边界来看，整套设备安装完成后，最高点距离地面的高度为5.8米，要求厂房的净空高度不低于6.5米，预留出顶部风管布置与设备检修的操作空间，设备的左侧需要预留至少2米的上料操作空间，右侧预留1.5米的检修通道，设备后侧预留1米的风管与管线布置空间，整体占地需求紧凑，适合中小型粉体加工企业的车间布局。在实际生产过程中，这套设备的单小时产能可根据研磨物料的硬度与出料细度调整，当生产325目重钙粉时，产能可达到稳定的连续输出状态，相比同规格的单机研磨设备，成套布置的产线可降低15%左右的单位产品能耗，因为减少了中间环节的物料提升与转运设备，系统的漏风率控制在3%以内，引风机的运行负荷更低。另外，设备的所有易磨损部位，比如溜管内壁、风管弯头位置、研磨腔体衬板，均采用可更换的耐磨衬板结构，衬板通过沉头螺栓固定，磨损后可快速更换，不需要对整体结构进行切割焊接，大幅缩短设备的停机维护时间。料仓上配置的料位检测接口可预留安装阻旋式料位开关，实现上料过程的自动控制，当料仓内物料到达低料位时自动启动上料输送机，到达高料位时自动停止上料，减少人工看料的工作量，提升产线的自动化运行水平。
