带输送架的3英尺陀螺破碎设备结构

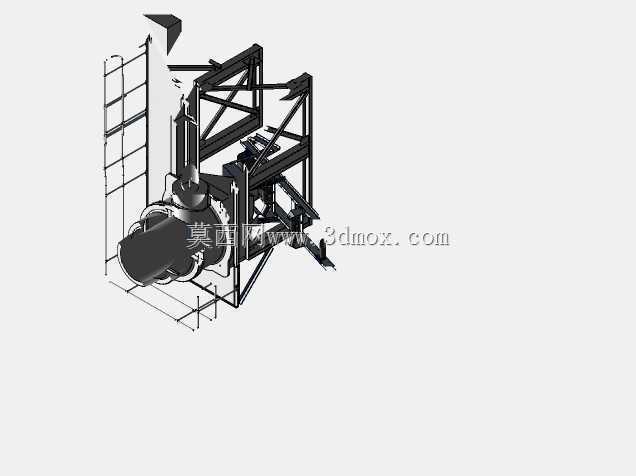

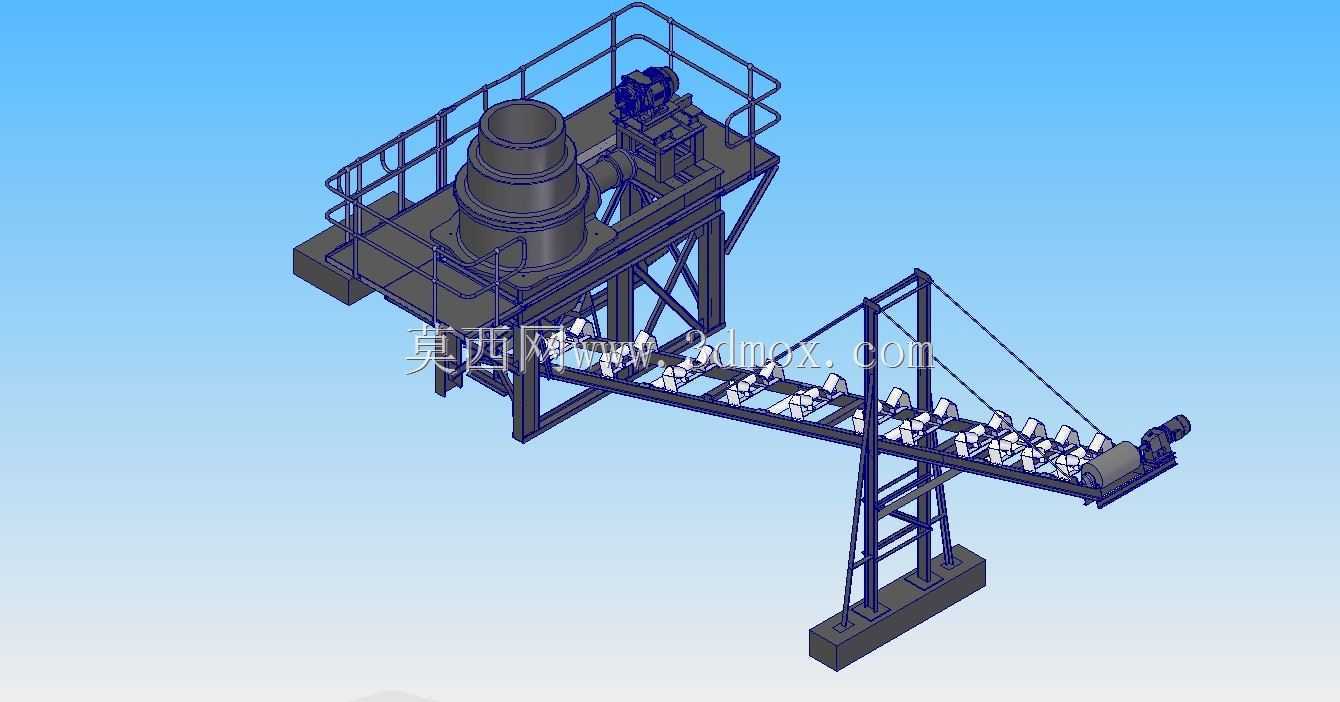

　　这套带斜向输送结构的陀螺破碎设备，主要面向矿山、砂石骨料加工、建筑固废回收等场景的中细碎作业环节，核心承担经粗破后物料的二次破碎工序，可处理中等硬度的矿石、岩石、混凝土块等物料，出料粒度均匀，能直接为后续筛分、制砂环节提供合格粒径的来料。设备整体采用高架平台式布局，破碎主机安装在顶部钢制操作平台上，平台四周设置全高式安全防护护栏，预留了检修人员通行、设备维护的操作空间，主机旁预留了驱动单元的安装位，可直接匹配对应功率的电机与传动组件，无需额外改造安装基座。斜向布置的带式输送架从平台侧面向下延伸至地面接料位置，输送架上均匀布置了多组槽型托辊，可承载破碎后连续下落的物料，将成品料稳定输送至下游堆料区或转运设备，

　　输送架中段设置了三角式钢制支撑立柱，底部通过预埋地脚螺栓与混凝土地基固定，可抵消设备运行时产生的振动载荷，避免输送架出现横向晃动。设计过程中优先考虑了设备的安装与检修便利性，破碎主机的吊装位、检修门开启方向均避开了护栏与输送架的干涉区域，平台上的走台板采用防滑花纹钢板设计，可避免检修人员作业时滑倒，输送架的倾角设置在物料自溜与输送效率的平衡区间，既不会因倾角过大导致物料下滑撒料，也不会因倾角过小占用过多厂区平面空间。设备的安装边界需考虑顶部主机的吊装高度、输送架尾部的张紧装置调节空间，以及平台侧面的检修通道宽度，整体钢架结构采用型材焊接成型，关键受力节点做了加强筋处理，可承受满负荷运行时的冲击载荷，

　　破碎腔的进料口正对平台上的待料区域，可匹配前端粗破设备的出料溜槽直接对接，无需额外增设中转料斗，减少了物料转运过程中的堵料风险。输送架的驱动滚筒设置在低位端，配套的减速单元可直接安装在滚筒侧的安装座上，张紧装置采用螺旋式结构，可在设备运行一段时间后调节输送带的张紧度，避免出现打滑、跑偏问题，整套结构的受力传递路径清晰，从破碎主机的振动载荷通过平台钢架传递至底部立柱，再分散到混凝土地基，输送架的物料载荷通过托辊传递至架体，再由支撑立柱传导至地面，各部件的连接位置均预留了螺栓安装孔，可在工厂预制部件后运输到现场进行装配式安装，减少现场焊接的工作量，缩短安装调试周期。
