玻璃管封装式电流保险丝三维结构设计

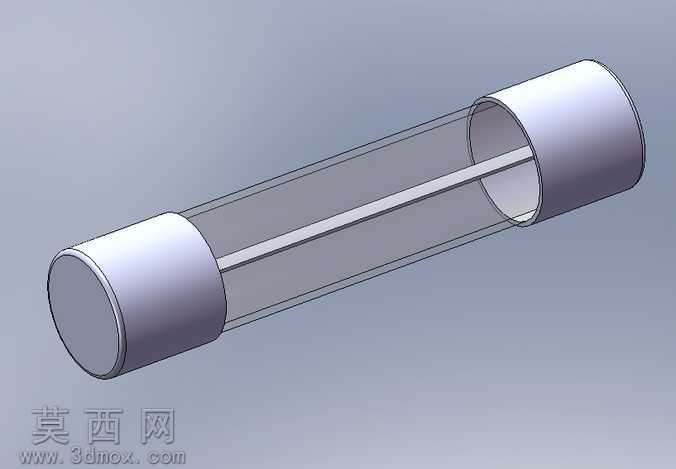

本模型为玻璃管封装式电流保险丝，建模过程以还原实物真实结构与装配关系为核心，采用主流三维机械设计软件完成全参数化构建，各部件尺寸符合常规小型管状保险丝的通用规格，可直接用于电气装配模拟、电路保护部件选型演示等场景。建模初期先梳理产品的组成逻辑，该保险丝主要由两端金属端帽、透明绝缘玻璃管、内部金属熔丝三个核心部分构成，首先绘制金属端帽的旋转截面草图，通过旋转凸台命令生成端帽主体，端帽内侧设计有与玻璃管配合的限位台阶，保证装配后玻璃管与端帽的同轴度，同时在端帽外端面做微小倒角处理，还原实物的加工工艺细节，避免尖锐棱角的失真问题。玻璃管部分采用薄壁拉伸特征构建，管壁厚度参考实际产品的玻璃壁厚设置，材质配置为高透明度的钠钙玻璃材质，渲染时调整材质的折射度与粗糙度参数，既保证玻璃的通透质感，能够清晰展示内部熔丝结构，又避免过度反光导致的结构展示不清问题。内部熔丝采用细长拉伸特征构建，根据保险丝的额定电流特性设置熔丝的直径参数，熔丝两端分别与两侧金属端帽的内端面做重合配合，还原实际产品中熔丝与端帽的焊接连接关系，金属部件统一配置镀镍金属材质，调整金属材质的金属度与高光参数，还原端帽表面哑光镀镍的真实质感，避免塑料感失真。装配阶段采用同轴心配合与端面重合配合完成三个部件的组装，整体装配无干涉，各部件的配合间隙符合实际产品的装配公差要求，可实现爆炸视图展示、装配工艺模拟等拓展应用。渲染阶段采用柔和的环境光搭配定向补光，突出玻璃管的通透层次与金属端帽的质感对比，背景选用中性浅灰色调，避免背景色彩干扰产品本身的结构展示，模型整体结构完整，细节还原度高，既可以用于电子电气类产品的装配BOM展示，也可作为电路保护相关教学演示的可视化素材，帮助使用者直观理解管状保险丝的内部构造与工作原理。
