工业用蝶形窄带紧固螺母三维建模设计

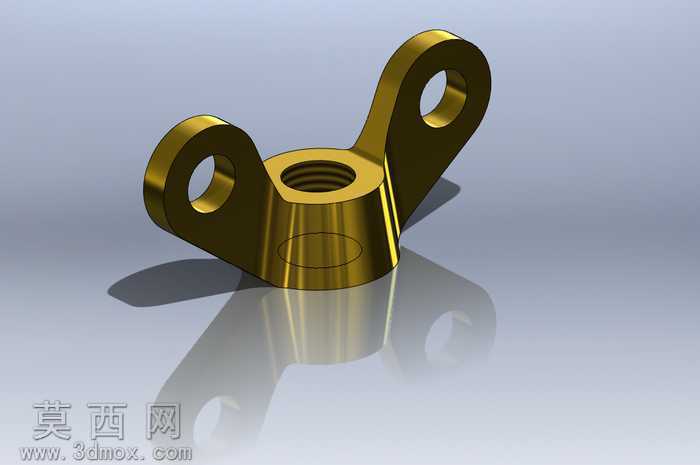

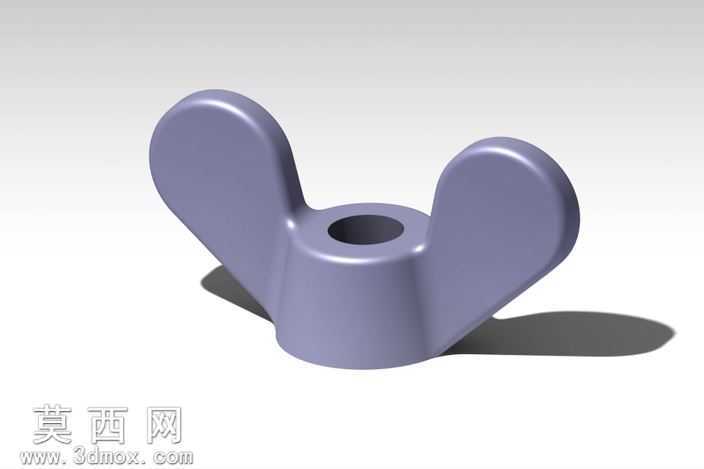

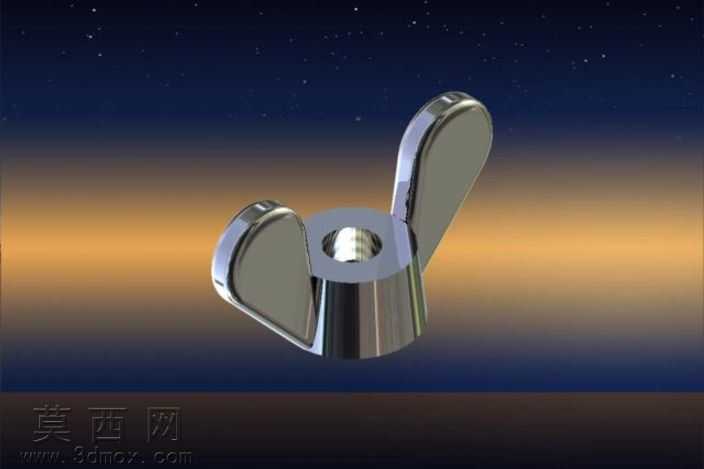

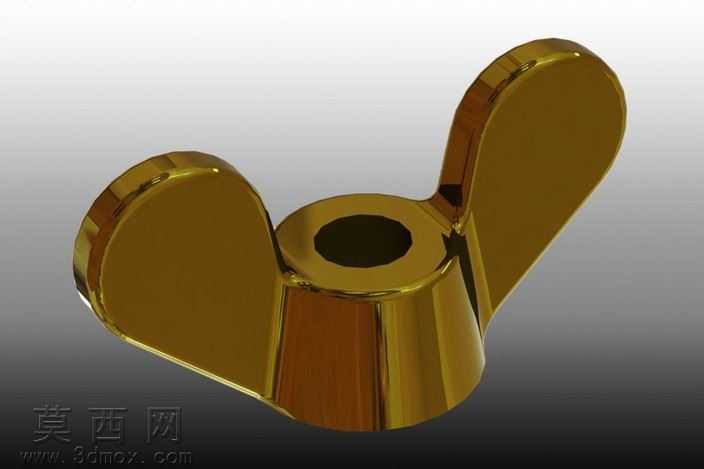

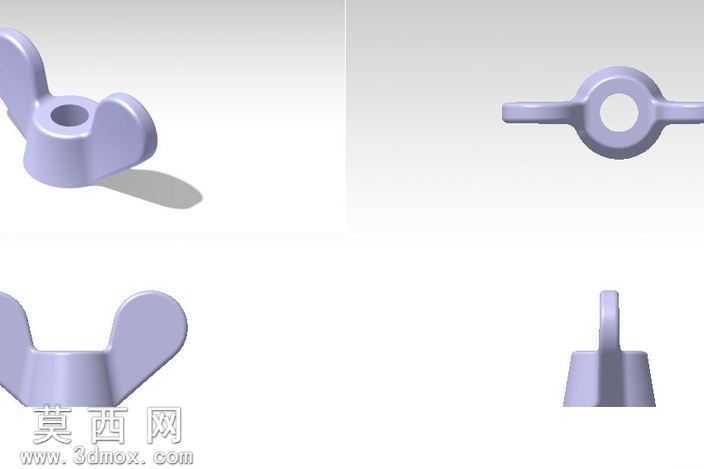

本模型为窄带蝶形紧固螺母，建模过程以Catia V5R20为核心工具，首先基于机械设计手册中窄带螺母的尺寸规范绘制中心螺纹孔的基准草图，通过凸台拉伸生成螺母的中心基体结构，保证内孔的同轴度公差符合紧固件的装配要求。针对两侧对称的蝶形翼片结构，采用多截面曲面建模方式，先绘制翼片根部与端部的轮廓草图，通过曲率连续的曲面过渡连接两个截面，再对曲面进行加厚处理生成实体，翼片边缘做R3-R5的圆角过渡处理，既符合实际生产中的冲压成型工艺特征，也避免使用时的锐边划伤风险。材质设置上选用哑光镀锌合金材质，调整材质的漫反射粗糙度为0.35，金属度参数为0.8，模拟工业五金件常用的镀锌表面质感，渲染阶段采用三点布光方案，主光源从左上方45度角投射，辅光源补亮右侧暗部区域，底部添加弱反光地面接收投影，通过环境光遮蔽效果强化模型的结构立体感，清晰展现翼片与中心基体的衔接过渡结构。设计过程中严格遵循窄带螺母的结构比例，翼片的张开角度、厚度尺寸均参考通用紧固件标准设定，中心孔的预留螺纹结构可直接与对应规格的螺栓完成装配模拟，模型同时兼容STEP、IGES等通用交换格式，可导入SolidWorks、AutoCAD等多款工程软件进行后续的装配干涉检查、工程图导出等操作，整体建模过程保证特征参数可编辑，方便根据实际使用需求调整螺母的规格尺寸、翼片造型等参数，适配不同的手动紧固作业场景。
