SNV系列剖分式立式轴承座结构设计

　　做传动系统设计的工程师大多接触过这类剖分式立式轴承座，在带式输送机、斗式提升机、矿山破碎线的长轴传动段，这类部件的出镜率极高——它的核心作用是给调心滚子轴承提供稳定的安装基准，同时承担轴系运行过程中的径向载荷与少量轴向窜动载荷，相比整体式轴承座，剖分结构的最大优势是后期维护不用拆卸整根轴系的联轴器、带轮等端侧部件，只需要拆开上盖就能完成轴承更换、润滑脂填充，在连续生产的工业场景里能大幅缩减停机维护的时间成本。

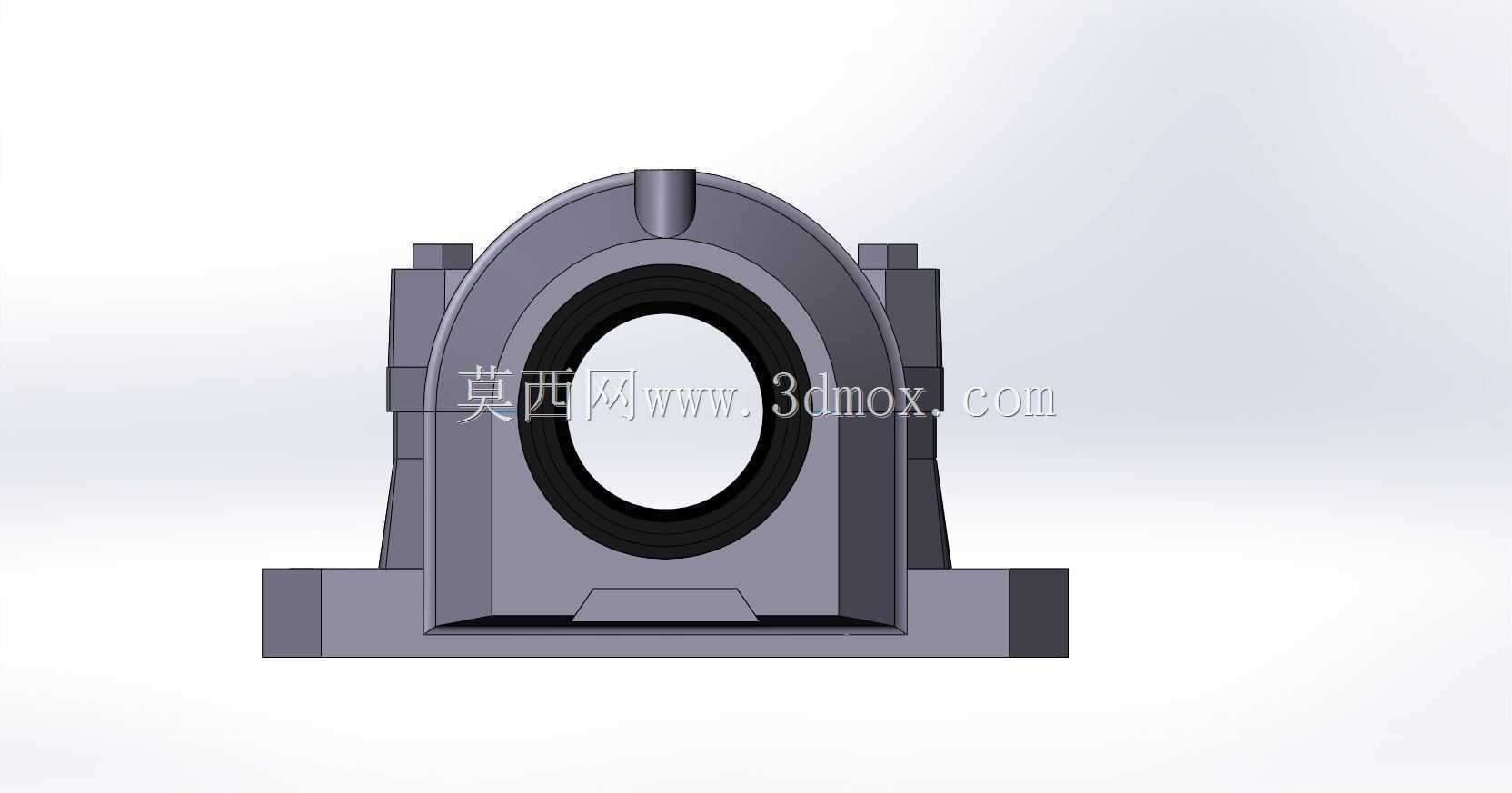

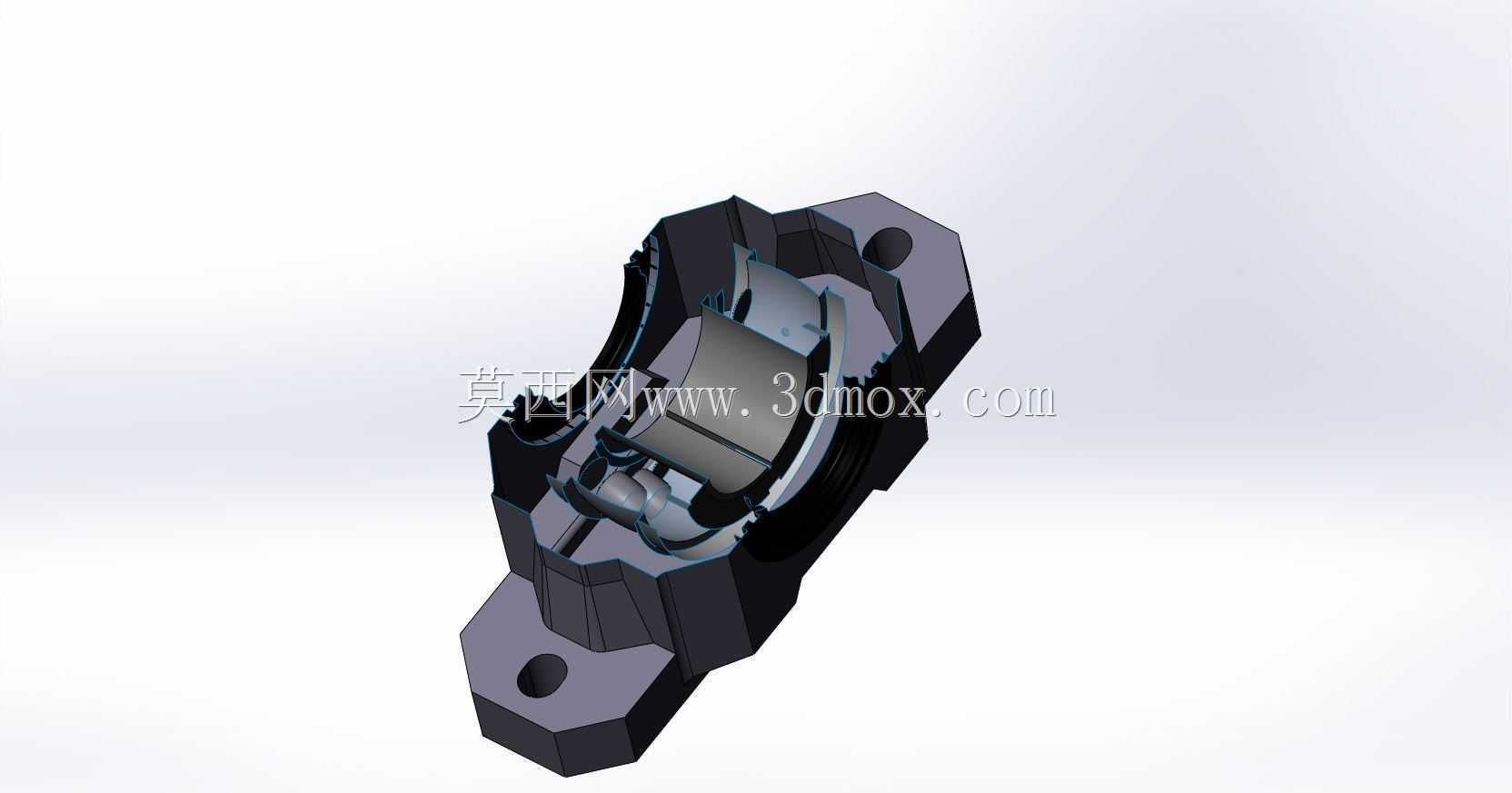

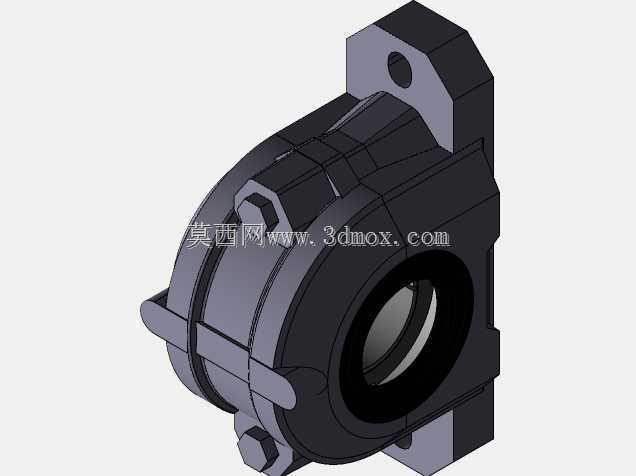

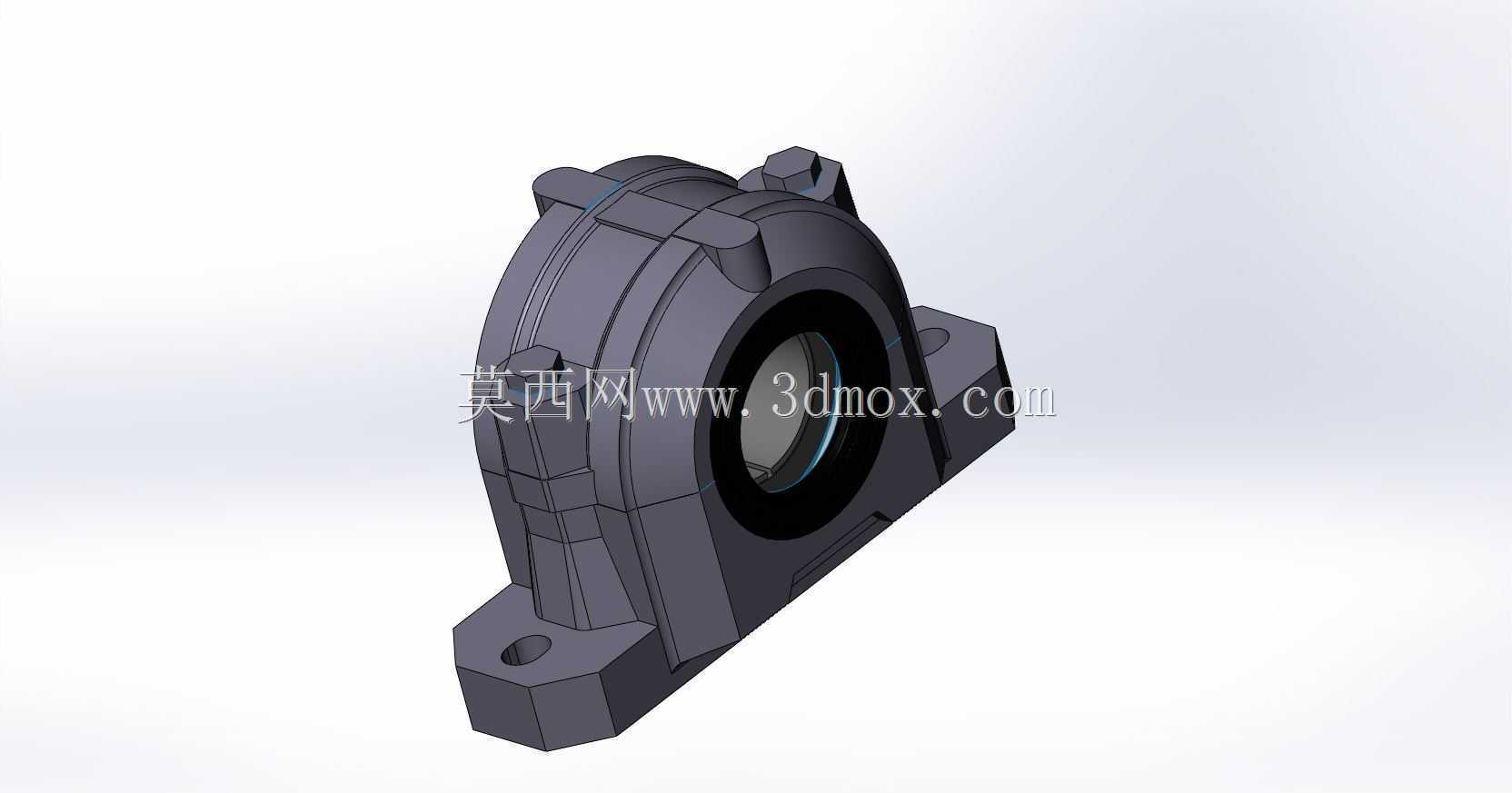

　　从结构设计逻辑来看，这款轴承座采用上下剖分的对合结构，结合面设置了定位止口，避免上下座体装配时出现错位，保证轴承安装孔的同轴度公差控制在合理范围内；底座采用双安装脚设计，每个安装脚预留了螺栓过孔，安装时可以通过螺栓将整个座体固定在设备的安装机架或者预埋基础上，安装脚与座体主体之间做了圆弧过渡的加强筋结构，避免重载工况下安装脚与主体连接位置出现应力集中断裂的问题。座体的轴承安装腔预留了密封件的安装槽位，可以适配毡圈密封、唇形密封等多种密封形式，能阻挡外界的粉尘、切削液、矿浆等杂质进入轴承滚道，同时防止轴承内部的润滑脂泄漏，适配多粉尘、潮湿的复杂工业工况。

　　在实际选型匹配时，首先要确认轴承座的中心高，也就是轴承安装孔中心到底座安装面的垂直距离，这个尺寸直接决定了轴系的安装高度，需要和整套传动系统的其他部件中心高匹配，避免出现轴系不同心带来的附加载荷；其次要确认安装孔的跨距，也就是两个安装脚螺栓孔的中心距，这个尺寸要和现场安装基础的预留螺栓孔位置对应，避免出现安装错位无法固定的问题。轴承座的轴向宽度需要和选配的轴承宽度匹配，同时要预留出轴承外圈的轴向定位空间，部分工况下还需要在座体两端加装端盖，对轴承进行轴向限位，防止轴系窜动时轴承从座体中脱出。

　　设计这类轴承座的三维模型时，首先要根据选配的轴承外径确定安装腔的内径尺寸，公差一般选用H7级过渡配合，既保证轴承外圈安装时不会过松出现跑外圈的问题，也不会因为过盈量太大导致安装困难、轴承外圈变形影响旋转精度。上下座体的连接螺栓需要根据载荷大小计算选型，螺栓的分布圆直径要避开轴承安装腔的位置，同时保证螺栓拧紧时座体结合面的压力均匀，避免出现局部间隙导致密封失效。底座的安装孔一般设计成长圆孔或者光孔，方便安装时微调轴承座的轴向位置，补偿轴系加工、装配过程中积累的尺寸误差。

　　从实际使用场景来看，这类轴承座除了矿山输送设备，在农业机械的脱粒机、粮食输送机，冶金设备的轧机辅助传动段，水泥行业的提升机、回转窑辅助传动上都有大量应用，不同工况下对座体的材质要求也有区别：常规轻载工况可以采用灰铸铁HT200铸造，具备足够的刚性和减震性能；重载或者有冲击载荷的工况则需要采用铸钢ZG270-500材质，提升整体的抗冲击性能，避免冲击载荷下座体开裂。座体的油嘴位置一般设置在上盖的顶部，方便日常维护时加注润滑脂，部分大尺寸的轴承座还会在底部设置排油孔，定期排出老化的润滑脂，避免废脂堆积在腔体内导致轴承散热不良。

　　建模过程中需要特别注意结合面的止口尺寸配合，上下座体的止口要设计合理的配合公差，一般选用H8/h7的间隙配合，保证装配时能顺利对合，同时不会出现过大的错位量。安装脚的底面需要设计足够的平面度要求，一般平面度公差控制在0.1mm以内，保证安装时座体能和安装基础面充分贴合，避免螺栓拧紧后座体出现变形，导致轴承安装孔的圆度超差，影响轴承的正常旋转。另外，座体的所有棱角位置都需要做铸造圆角处理，避免铸造过程中出现应力集中导致的裂纹缺陷，同时也能避免安装维护时尖锐棱角划伤操作人员。
