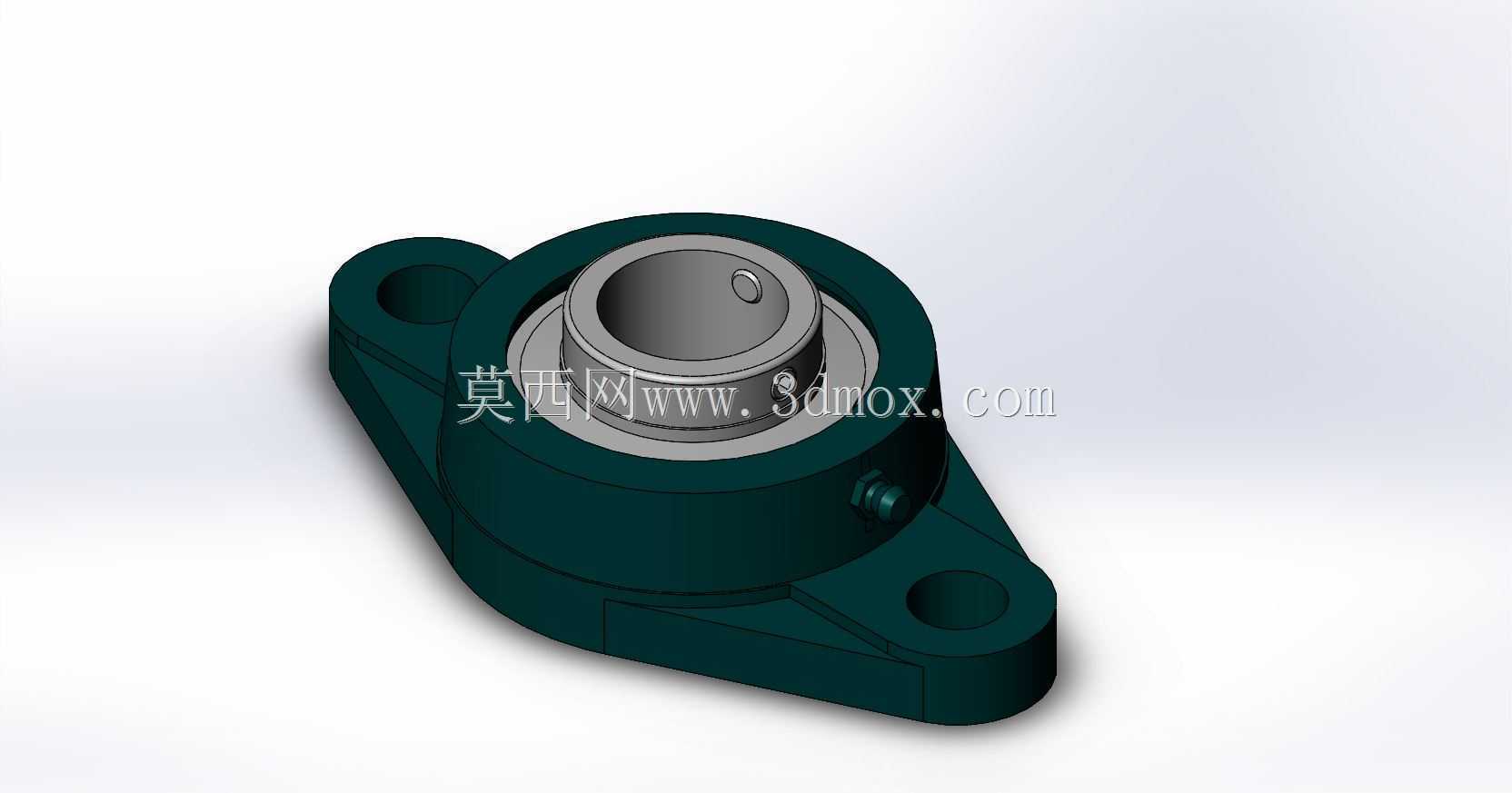

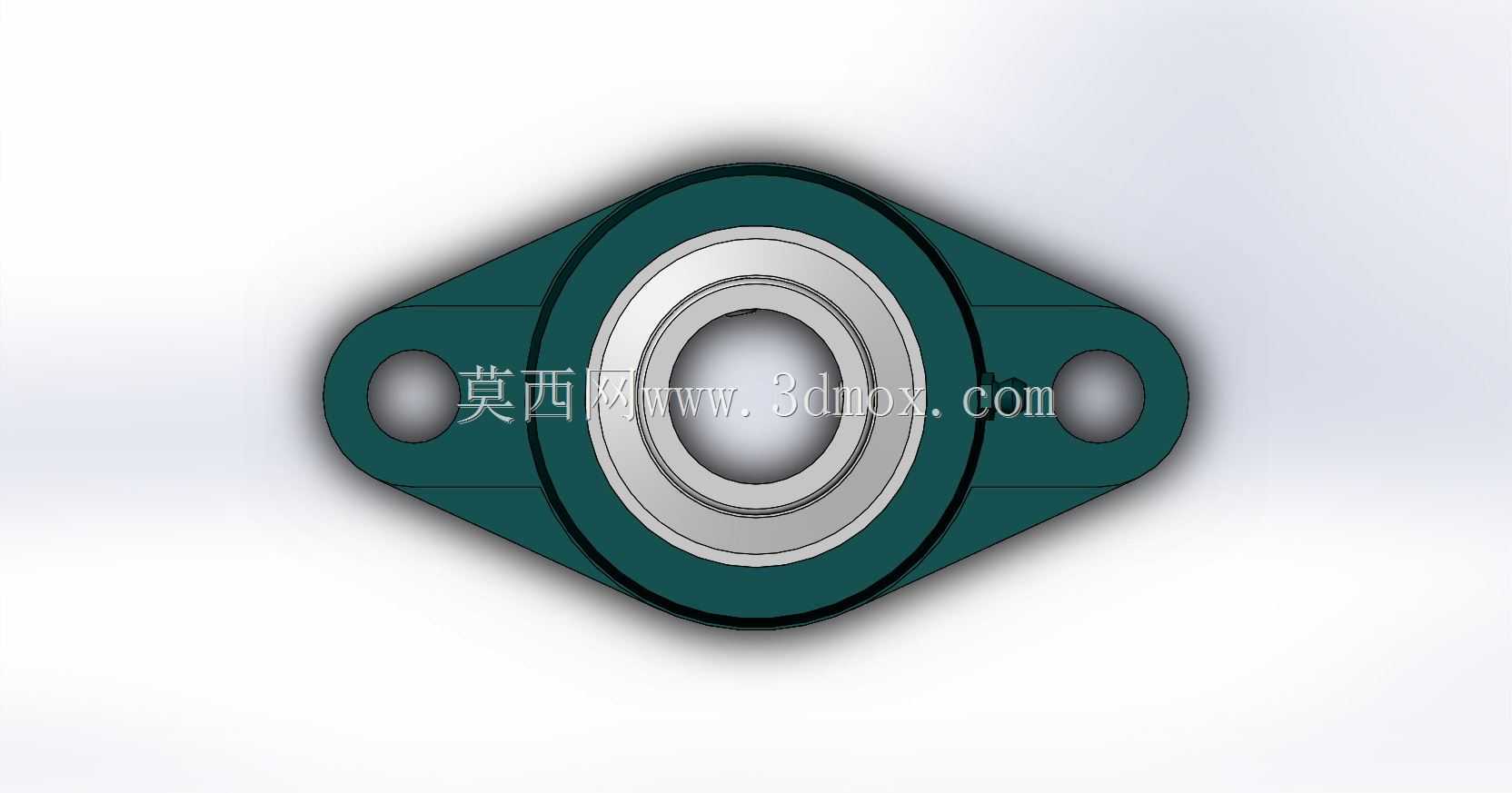

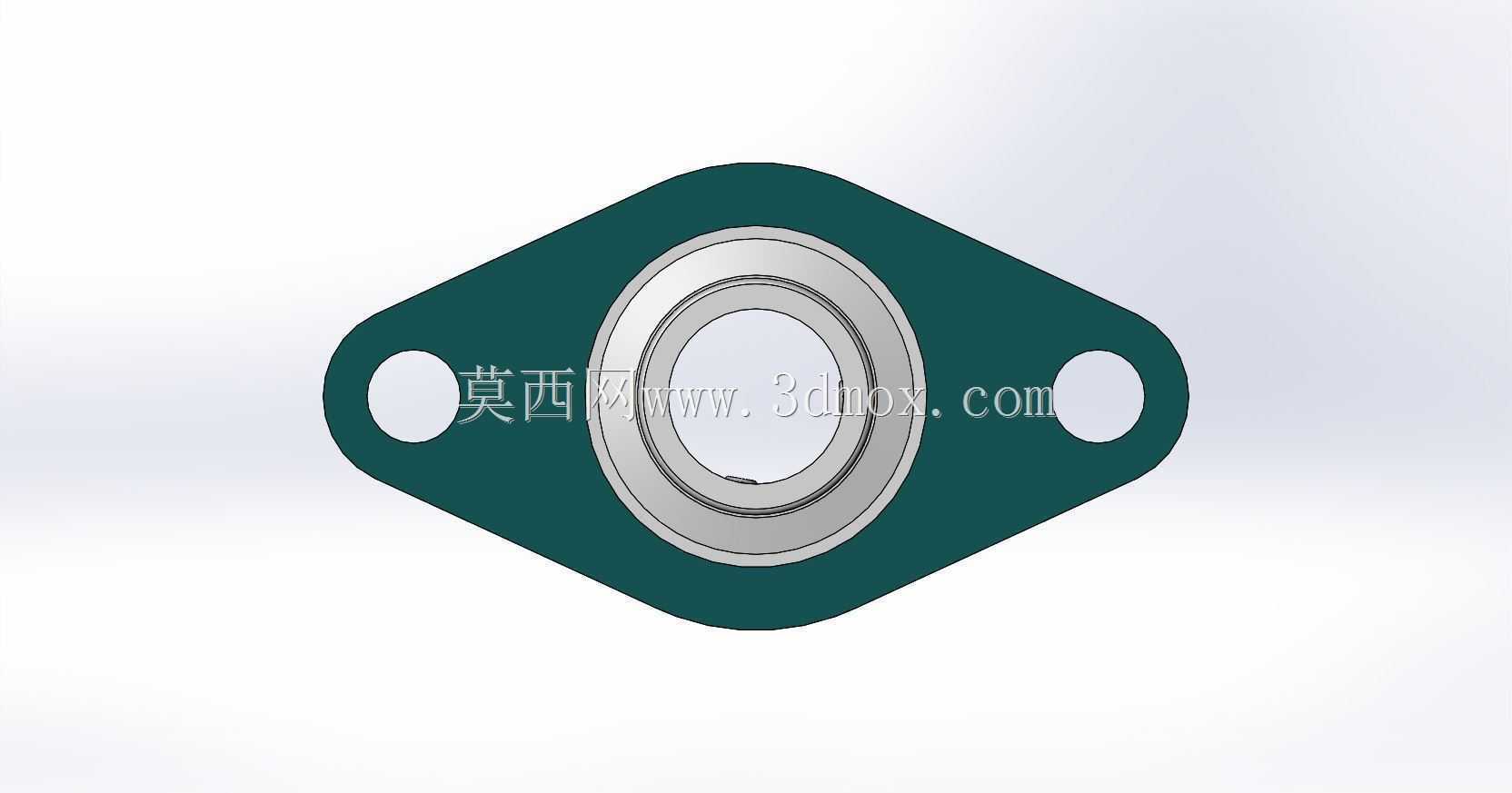

UCFL206菱形带座外球面轴承结构设计

项目分类:轴承座 发布时间:2021-12-04 ID:433849
  • UCFL206菱形带座外球面轴承结构设计
  • UCFL206菱形带座外球面轴承结构设计
  • UCFL206菱形带座外球面轴承结构设计
  • UCFL206菱形带座外球面轴承结构设计
  • UCFL206菱形带座外球面轴承结构设计

  在轻工输送、食品包装、小型农机这类对安装空间有紧凑要求的传动场景里,菱形法兰式带座外球面轴承的应用占比一直不低,UCFL206就是这类支撑件里的常规规格。做这类部件的三维建模时,首先要捋清楚实际安装的边界约束:两个安装孔的中心距是选型时的核心硬指标,对应206规格的菱形座,两安装孔中心距要匹配常规165mm的安装跨距,安装孔本身适配M14的紧固螺栓,这部分尺寸如果出现偏差,现场安装时会直接出现孔位对不上的问题,哪怕轴承本身的回转精度再高也没法正常装配。

  从功能特性来看,这类带座轴承的核心优势是自带调心补偿能力,外球面轴承的外圈球面和座体内腔的球面是间隙配合的,实际运行中如果传动轴出现轻微的挠曲变形,或者安装座的加工面存在小范围的角度偏差,轴承可以通过球面配合自动调整轴线角度,不会出现卡滞、额外附加载荷的问题,这一点在长距离输送线的辊筒支撑场景里优势尤其明显——输送线的机架多是型材拼接而成,长跨度下的安装面很难做到绝对同轴,用这类带座轴承就可以抵消大部分安装误差,降低机架的加工精度要求,控制整体制造成本。

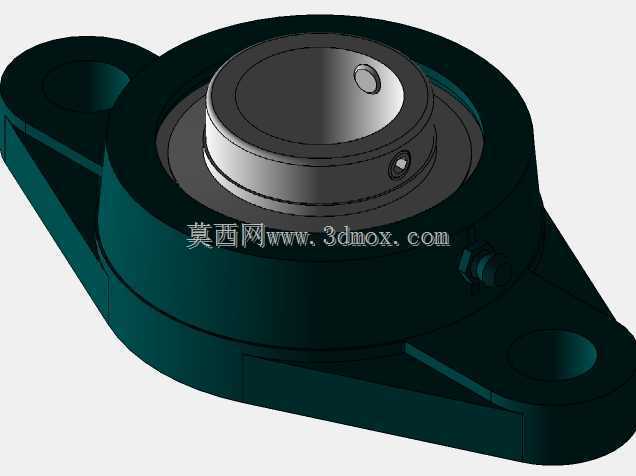

  建模过程中要注意几个容易被忽略的结构细节:首先是轴承内圈的顶丝结构,UC系列外球面轴承是通过内圈上的两个紧定螺钉锁紧在轴上的,建模时要还原顶丝的沉孔位置、螺纹规格,这部分结构直接决定了实际装配时的锁紧操作空间,不能只做外观示意;其次是座体的加强筋结构,菱形座的两个安装耳和主体承窝的过渡位置,设计有斜向的加强筋,这部分不是装饰结构,是为了承受径向载荷时避免安装耳出现断裂,尤其是在有冲击载荷的农机设备上,加强筋的厚度、过渡圆角都要符合实际铸件的工艺要求,不能做直角过渡,否则实际铸造时会出现应力集中的问题。

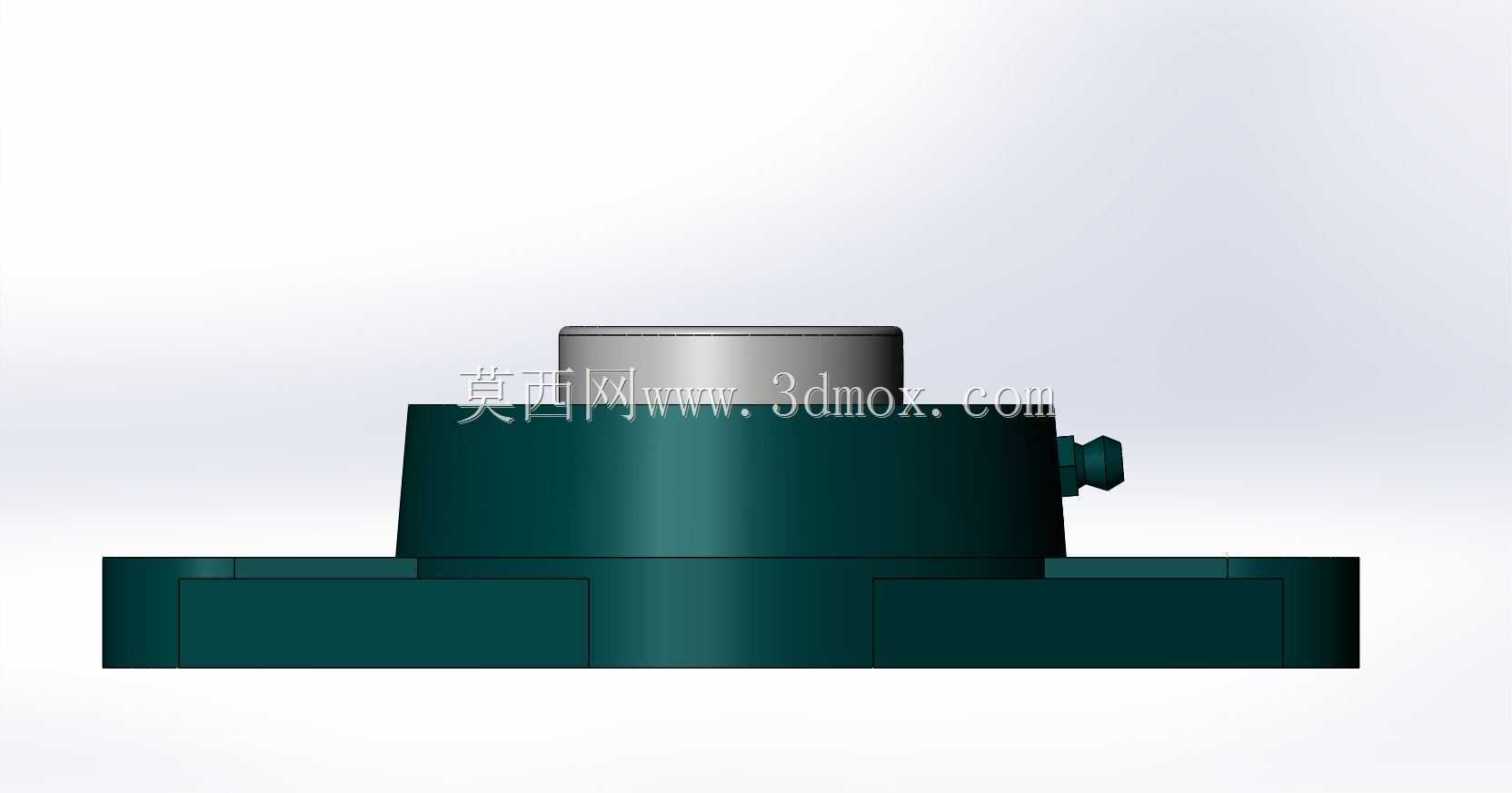

  从实际选型的角度说,UCFL206适配的轴径是30mm,对应的额定动载荷、静载荷要匹配传动系统的负载要求,座体的材质多为灰铸铁HT200,足够应对常规工况的径向支撑需求,如果是腐蚀环境下使用,才会考虑不锈钢材质的变体,但常规工业场景里铸铁座的性价比最高。建模时还要考虑注油嘴的位置,这类带座轴承一般会在座体上预留黄油嘴的安装孔,位置要避开安装螺栓的操作空间,方便后期维护时补注润滑脂,很多新手建模时容易把注油嘴的位置放在安装面一侧,实际装配后就会被机架挡住,没法完成注油维护。

  这类菱形座和立式座的应用场景差异也很明确:立式P座多用于安装面在设备底部、轴承座需要坐装的场景,而菱形FL座的安装面是垂直于轴线方向的法兰面,多用于设备侧壁、型材框架侧面的安装场景,两个安装孔的布局可以在有限的法兰空间里提供足够的紧固力,相比方形四个安装孔的座体,菱形座的占用空间更小,适合安装位置局促的场合。做三维结构设计时,还要预留出轴承外圈的轴向定位间隙,不能把外球面和座体的配合做成完全固定的,要留出微小的轴向窜动空间,适配轴受热后的伸长量,避免运行过程中出现轴向附加载荷,导致轴承提前失效。

  另外,建模时要还原轴承的密封结构,UC系列外球面轴承自带双面防尘密封,密封盖和内圈之间的间隙要控制在合理范围,既要保证密封效果,阻挡粉尘、水汽进入轴承内部,又不能让密封唇和内圈的摩擦力过大,造成额外的温升。在输送设备的应用里,很多场景会有粉尘、碎屑飞溅,密封结构的可靠性直接决定了轴承的使用寿命,所以这部分结构不能简化省略,要在模型里准确体现密封盖的轮廓、唇口的位置,方便后续做装配干涉检查的时候,确认周边结构不会和密封盖产生摩擦。
