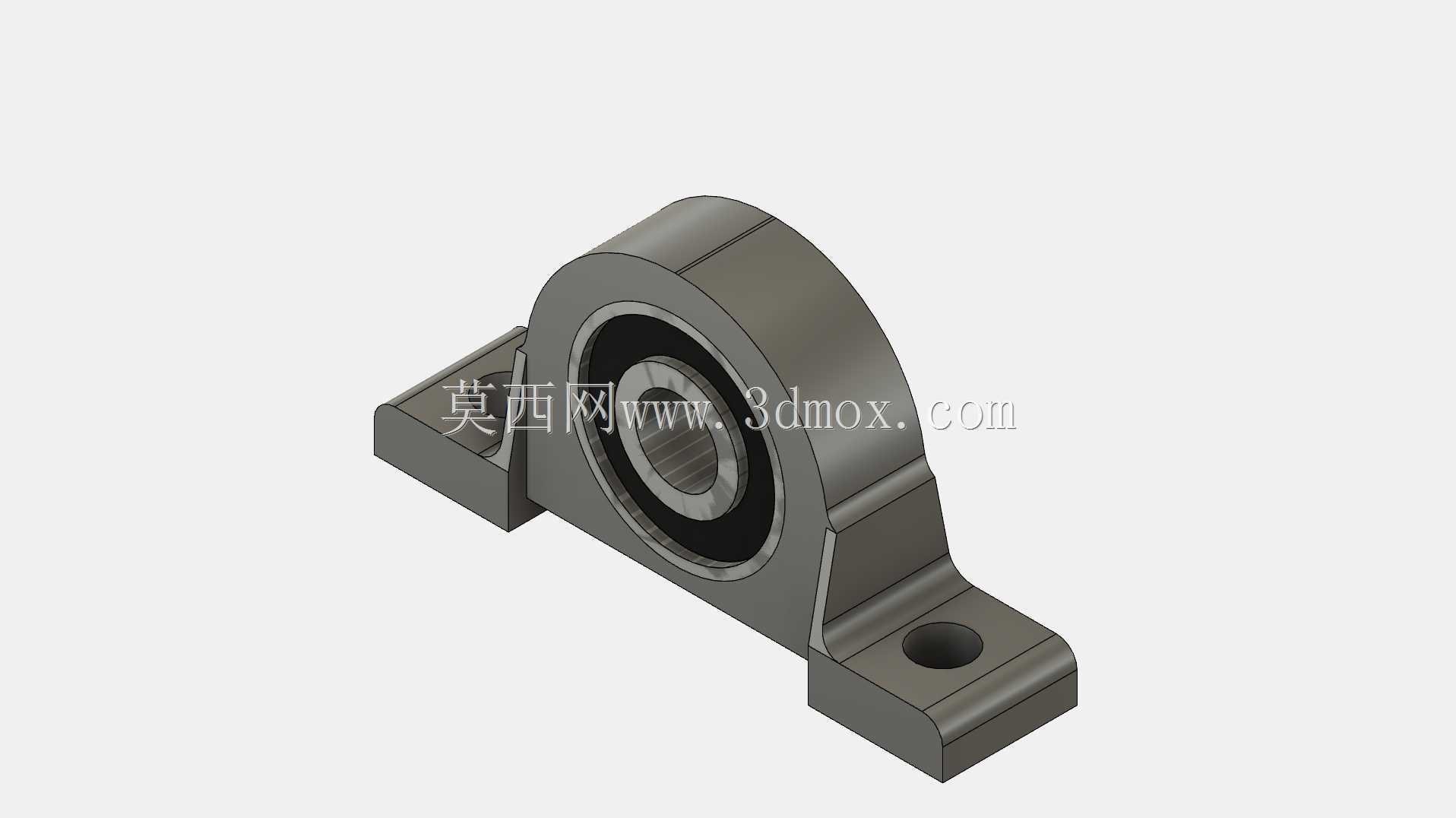

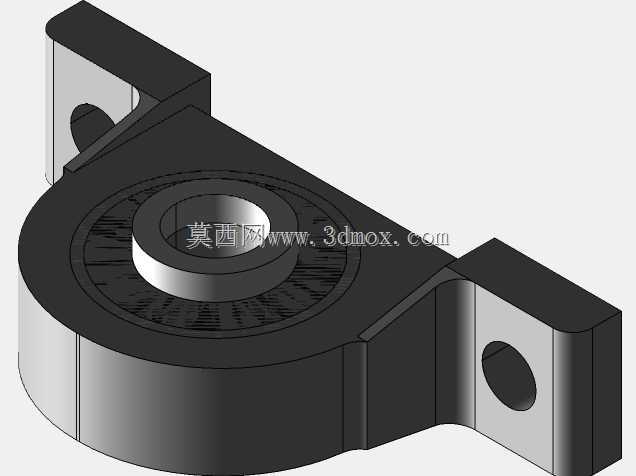

KP08立式带座轴承小型传动支撑结构

项目分类:轴承座 发布时间:2021-12-04 ID:438210
  • KP08立式带座轴承小型传动支撑结构
  • KP08立式带座轴承小型传动支撑结构

  做小型桌面级加工设备和桌面3D打印设备的轴系设计时,这类KP08规格的立式枕座轴承是绕不开的基础支撑件,很多刚入行的结构工程师容易忽略这类小规格带座轴承的安装边界细节,最后装配时要么出现轴系跳动超差,要么安装孔位干涉,反而拖慢整机调试进度。先从实际应用场景说,这类小尺寸带座轴承最常见的部署位置,是桌面FDM3D打印机的光轴传动支撑端、桌面CNC雕刻机的进给光轴两端固定位,还有小型皮带输送线的从动辊轴支撑点,相比内嵌式的直线轴承或者无座深沟球轴承,它不需要额外加工轴承安装沉孔,直接通过底座的两个安装孔就能固定在铝型材框架或者亚克力安装板上,对小型设备的装配友好度很高,尤其是DIY类设备和小批量量产的桌面级加工设备,

  不需要额外做轴承座的机加工工序,能大幅压缩装配工时。从功能特性来看,这款枕座轴承集成了轴承外圈的固定支撑结构,轴承内圈与光轴采用过渡配合,能够承受径向载荷为主的轴系受力,在小型设备的低速传动场景下,不需要额外添加密封端盖,自身的轴承密封结构就能阻挡加工产生的细屑、打印过程中产生的PLA/ABS粉尘进入轴承滚道,降低日常维护的频率。很多工程师选型时容易只看轴承内孔尺寸,忽略底座的安装边界,这款KP08枕座轴承的两个安装孔为沉头孔设计,适配M4规格的内六角螺丝,安装孔中心距是固定的标准值,底座的底面为全平面设计,安装时不需要额外加工定位槽,只要安装面平面度控制在0.1mm以内,就能保证轴承内孔的轴线与安装面平行,避免轴系安装后出现卡滞。

  设计思路上,这类小型带座轴承的壳体采用锌合金压铸成型,相比铸铁材质的大型带座轴承,重量更轻,刚好适配桌面设备对整机重量的控制要求,壳体的轴承安装位采用过盈压装的方式固定轴承外圈,避免轴承在运转过程中出现外圈跟转的问题,底座的两个安装耳做了加厚处理,在拧紧安装螺丝时不会出现壳体变形,保证轴承内孔的圆度不会因为安装锁紧力出现超差。实际装配时需要注意,轴承内圈与光轴的配合不能选过盈量太大的公差,不然压装时容易导致轴承内圈变形,反而增大转动阻力,一般选h6公差的光轴就能满足使用需求,轴向定位可以通过轴用卡簧或者顶丝固定,这款轴承的内圈自带顶丝孔,能够直接锁紧穿过的光轴,不需要额外加工轴用卡簧槽,对小直径光轴的加工要求更低。

  在桌面CNC的应用场景中,这类轴承一般用来支撑丝杠的从动端或者光轴导轨的两端,因为桌面设备的切削载荷不大,这款轴承的径向承载能力完全能满足加工时的受力要求,不需要选用更大规格的带座轴承,能有效压缩安装空间,给其他功能部件留出更多布局余量。很多人在做3D打印机的Z轴支撑时,会选用这类立式枕座轴承来支撑丝杆的下端,相比法兰式轴承,它的安装高度更低,能降低整机的重心,提升设备运转时的稳定性,避免Z轴上下运动时出现晃动,影响打印层厚的精度。需要注意的是,这类轴承不适合承受较大的轴向载荷,如果轴系存在较大的轴向力,需要搭配推力轴承使用,不能单独依靠这款枕座轴承承受轴向力,不然会导致轴承滚道过早磨损,缩短使用寿命。安装时两个固定螺丝的锁紧力矩要保持一致,不然会导致底座出现微小的倾斜,让轴承内孔的轴线出现偏斜,最终导致光轴或者丝杠转动时出现憋劲的情况,一般M4螺丝的锁紧力矩控制在1.2N·m左右就足够,不需要过度锁紧。壳体的外形做了圆弧过渡设计,没有尖锐的棱角,在桌面设备使用时不会划伤操作人员,同时压铸成型的壳体表面不需要额外做表面处理,自身的防锈能力就能满足室内桌面设备的使用环境要求,不需要额外做喷漆或者阳极氧化处理,能有效控制零部件成本。
