大口径通风管路用薄壁弯转接头

　　在工业通风、除尘、物料气力输送的管路布设场景里，经常会遇到管线需要转向的工况，这时候适配的弯头构件就成了管路系统里不可或缺的组成部分，尤其是大口径的低压管路场景，采用薄板制作的弯头既能满足结构强度要求，又能最大限度降低构件自重，减少管路支架的承重负载，同时降低材料成本。这款公称通径630mm的薄板弯头，主要适配外径匹配的圆形薄壁风管，常见于车间集中除尘系统的主干管转向段、大型建筑的消防排烟管路转向节点、粮食加工行业的低压气力输送管线转向位置，也可用于大型通风设备的进出口管路连接，适配的管路内介质流速通常控制在20m/s以内，工作压力不超过1500Pa，属于低压管路系统的转向连接件。从结构设计来看，

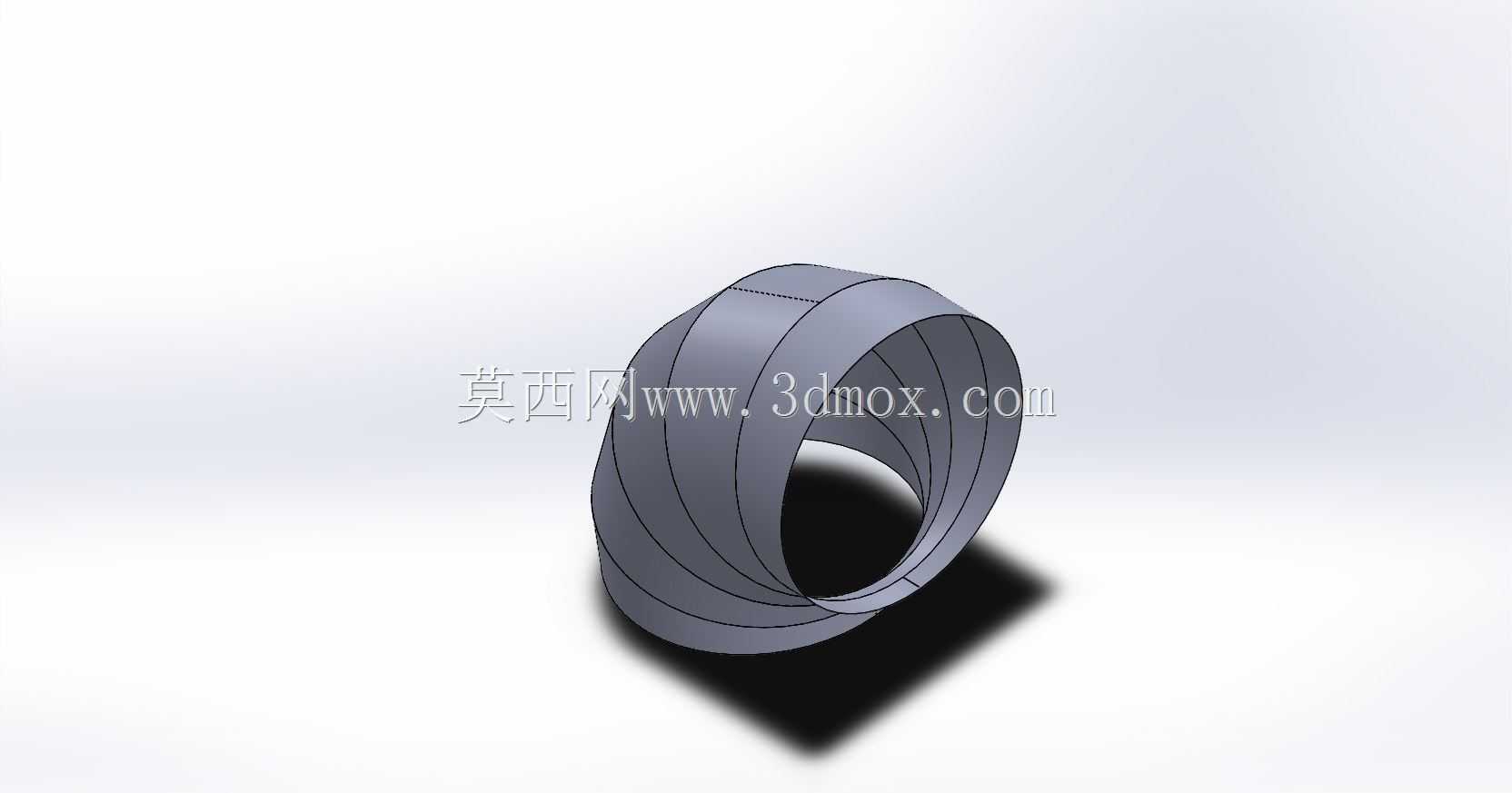

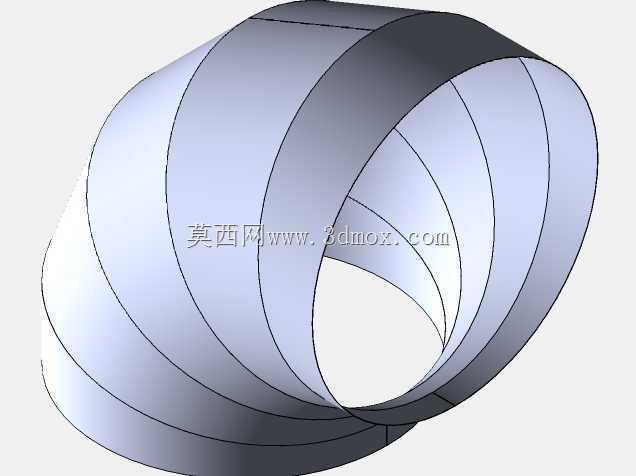

　　这款弯头采用多节斜口圆管拼接的虾米弯结构形式，相较于冲压成型的无缝弯头，薄板虾米弯的制作工艺更适配大口径规格，不需要大吨位的冲压设备，通过钣金下料、卷制、拼接焊接即可完成成型，加工门槛更低，也更适合现场非标制作的场景。设计过程中首先确定弯头的弯曲半径，这类大口径薄板弯头通常取1倍到1.5倍公称通径作为弯曲半径，平衡管路转向的流阻损失和安装占用空间，弯曲半径过小会导致介质流经转向处时产生较大的局部阻力，增加风机的运行负载，弯曲半径过大则会占用过多的安装空间，提升管线布设的空间成本。这款弯头的弯曲半径取1.2倍公称通径，在常规安装场景下能兼顾流阻和空间要求，每一节斜口管段的角度通过等分弯头总转向角度计算得出，

　　节数选择上采用了适中的分节数量，既不会因为节数过少导致弯头内壁折线度过大、流阻陡增，也不会因为节数过多增加焊接拼接的工作量、提升制作成本。从外形尺寸和安装边界来看，这款弯头两端的接口为圆形直边段，直边段长度预留了足够的法兰连接或者抱箍连接的操作空间，接口的圆度公差控制在管径的0.5%以内，保证对接时不会出现错边量过大的问题，避免安装后出现漏风、漏料的情况。弯头整体的外轮廓尺寸在布设管线时需要提前核算，尤其是在狭窄的管井、设备夹层内安装时，要预留出弯头外侧的转弯空间，避免和周边的结构梁、其他管线产生干涉。薄板材质的选择上，通常根据输送介质的腐蚀特性选用普通镀锌钢板或者304不锈钢薄板，板材厚度根据管径大小选取0.8mm到1.

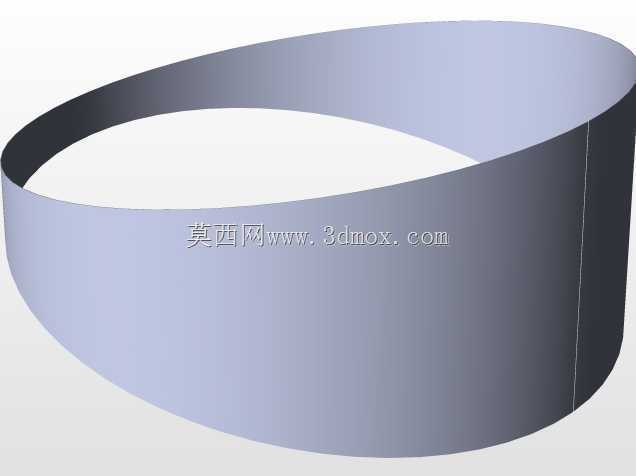

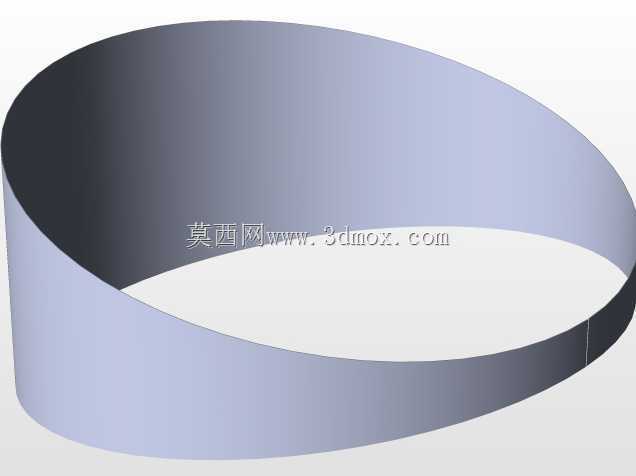

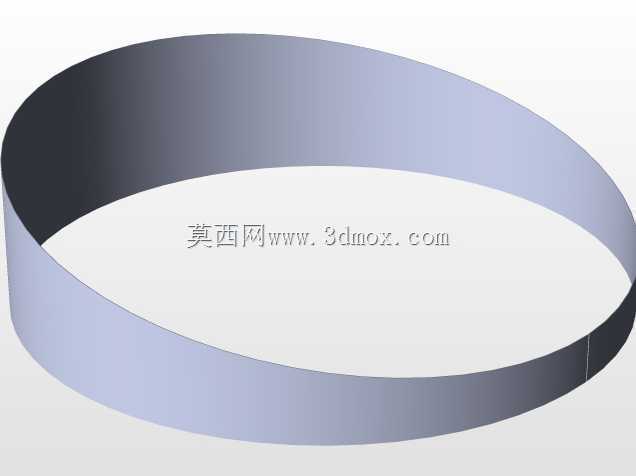

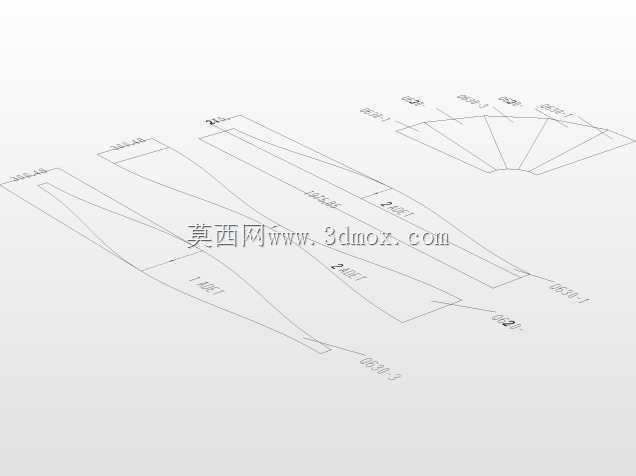

　　5mm之间的规格，这个厚度区间的板材既可以保证弯头在承受工作压力时不会出现变形、吸瘪的情况，也不会因为板材过厚增加不必要的材料成本和焊接难度。拼接焊缝采用连续密封焊，对于通风除尘场景也可采用咬口连接的形式，进一步降低加工成本，同时保证接缝处的密封性，避免管路漏风导致系统效率下降。在实际选型使用时，需要注意这款弯头仅适用于低压、常温的介质输送场景，不能用于高压流体管路、高温烟气输送或者有强磨损性的高压物料输送场景，否则会出现焊缝开裂、板材磨穿、结构变形等问题。安装时需要在弯头的两侧就近设置管路支架，不要让弯头本身承受过长管路的重量，避免长期负载下接口处出现变形错位，影响管路系统的密封性和使用寿命。对于有降噪要求的场景，还可以在弯头外壁包覆隔音棉，降低介质流经转向处产生的气流噪声。这类薄板弯头的三维建模过程，通常先通过草图绘制各节斜口管的截面轮廓，再通过钣金模块的放样折弯功能生成单节管段，之后将各节管段按角度拼接装配，建模时需要提前预留出板材的折弯余量和焊接收缩量，保证加工成型后的尺寸和设计值一致，同时要注意各节管段的拼接缝位置要错开，避免出现十字焊缝影响结构强度。
