大口径薄壁通风管路转向连接弯头

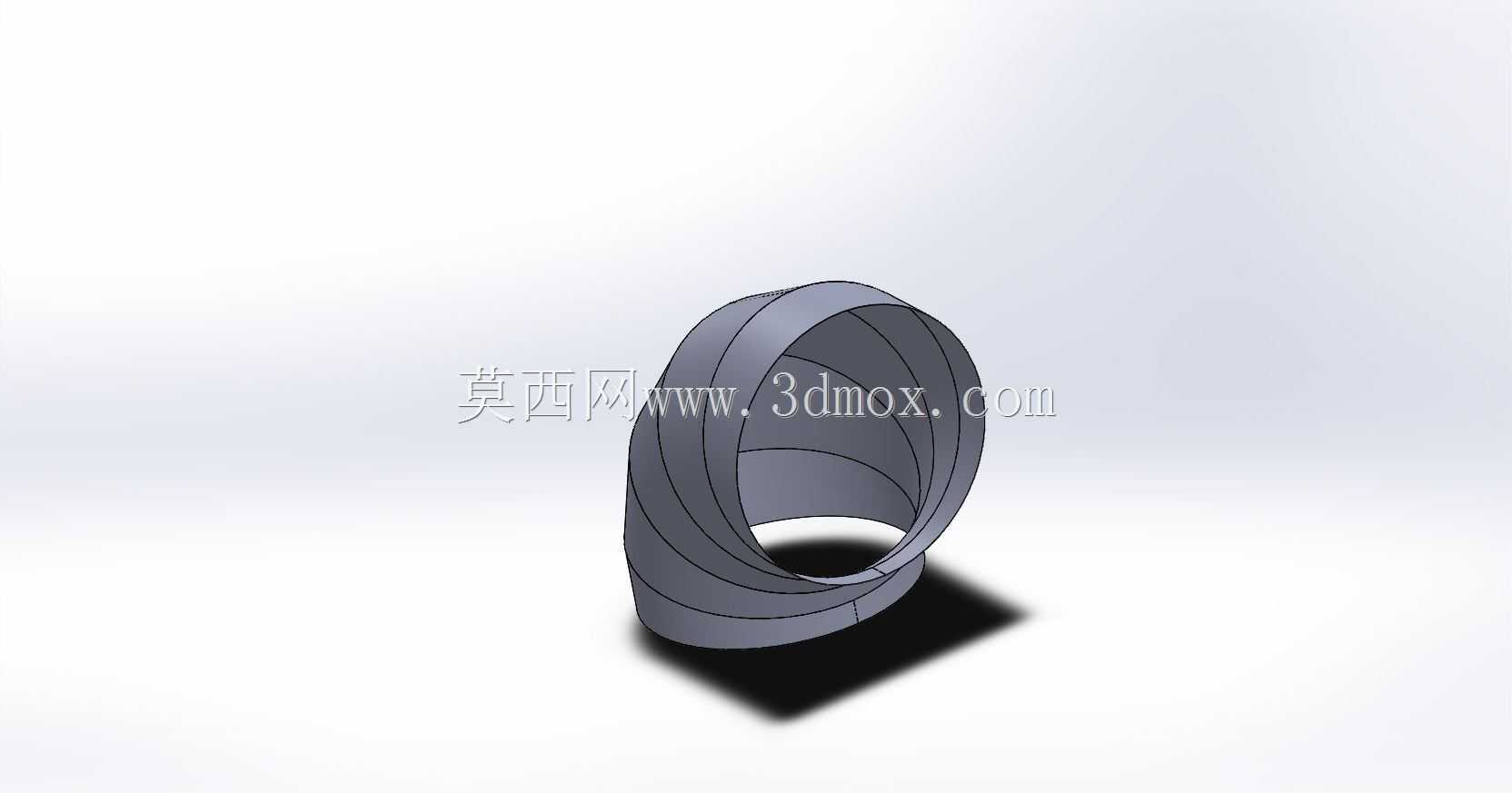

　　在工业通风除尘、废气输送、大型场馆通排风以及轻工物料气力输送的管路布设场景中，管路走向的转向衔接是管路系统设计中无法回避的环节，这类大口径薄壁弯头正是为低风压、大流量的管路转向需求设计的核心衔接部件。不同于高压流体输送用的厚壁压制弯头，这类薄板成型的弯头整体自重更轻，对于大管径的管路布设来说，能大幅降低管路支架的承重载荷，尤其适配厂房顶部架空布设的通风管路，减少支架的钢材用量与安装施工难度。从结构设计来看，该弯头采用等径圆弧过渡的转向结构，流通截面全程保持一致，不会出现局部通径缩小的问题，能最大程度降低气流转向时的局部阻力损失，减少通风系统的风压损耗，降低配套风机的运行功率损耗。设计这类薄壁弯头时，首先要确定转向的曲率半径，

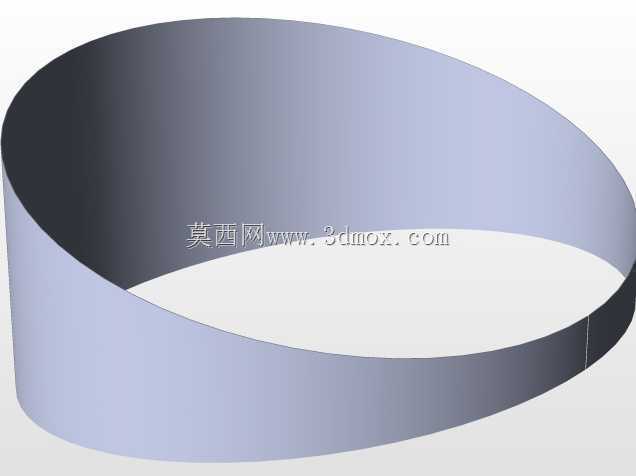

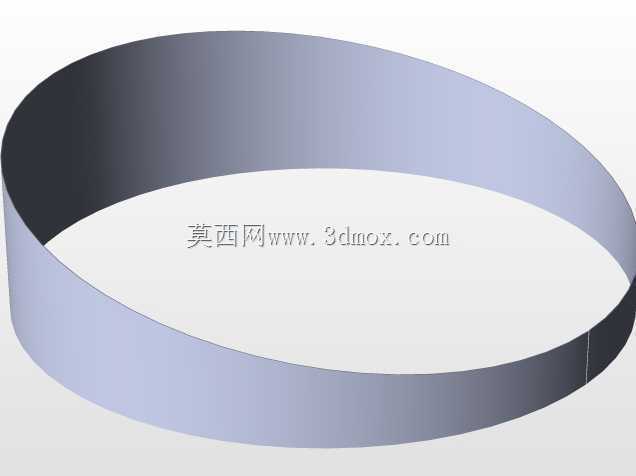

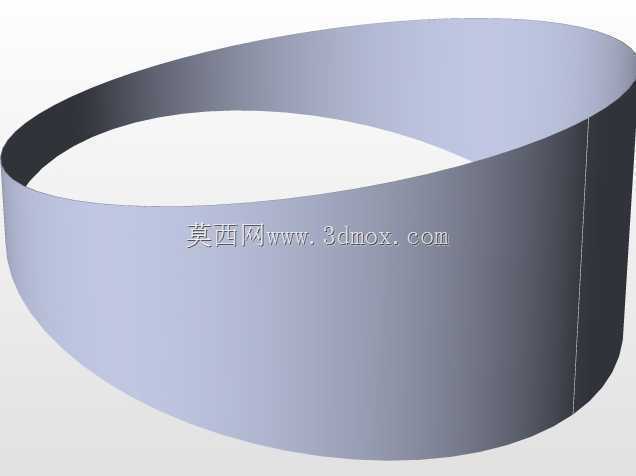

　　曲率半径过小会导致气流在弯头内侧形成涡流区，增大风阻同时容易在管壁内侧积留粉尘，曲率半径过大则会占用过多的安装空间，提升管路布设的空间成本，这类大口径薄板弯头通常选取1.5倍管径的弯曲半径，平衡风阻表现与安装空间需求。板材的拼接采用分段斜切组焊的方式，将整段弯头拆分为多节斜口筒段依次拼接，每一段筒段的斜口角度经过精确计算，组焊后形成平滑的圆弧转向通道，这种分节成型的工艺不需要大型冲压模具，对于非标定做大口径管路配件来说，生产灵活性更强，不需要投入高额的模具成本，适配项目现场的非标准管路定制需求。从安装边界来看，该弯头两端为等径直边段，直边段长度预留足够的法兰连接或者抱箍连接的操作空间，

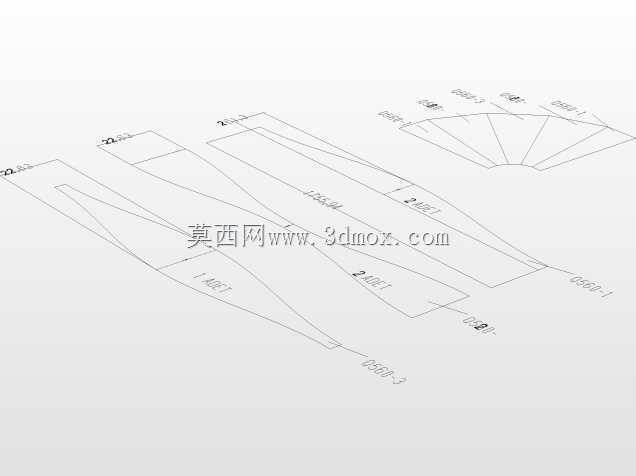

　　安装时可以直接与同管径的直管路通过法兰或者抱箍对接，不需要额外加工过渡接头，两端的连接端面保持与管路轴线垂直，对接后不会出现管路错位的问题，能保证连接位置的密封性能，减少漏风问题。在实际使用场景中，这类薄板弯头常应用在木工车间的除尘管路、粮食加工车间的气力输送管路、大型商业建筑的消防排烟管路以及工厂车间的全面通风管路中，这类场景的管路内部风压通常不高，不需要承受高压载荷，采用薄板制作的弯头在满足结构强度要求的前提下，能大幅降低材料成本，同时薄壁结构的内壁光滑度更容易控制，气流通过时的摩擦阻力更小。设计建模过程中，需要重点控制每一节斜筒段的展开尺寸，因为薄板弯折成型时存在板材的厚度补偿，

　　展开下料时需要根据板材厚度预留对应的焊接收缩余量，避免组焊后整体尺寸出现偏差，导致两端接口无法与直管路精准对接。同时弯头的两端直边段需要做圆度校正，保证接口位置的圆度公差控制在合理范围内，避免对接时出现缝隙过大导致的密封失效问题。对于有耐磨需求的使用场景，还可以在弯头的外侧迎风面额外焊接加强衬板，提升弯头的耐磨使用寿命，因为气流携带粉尘转向时，会在弯头外侧形成持续的冲刷，薄板本身的壁厚较薄，增加衬板后不需要整体提升弯头的板材厚度，就能针对性提升易磨损位置的使用寿命，兼顾成本与耐用性。这类薄壁弯头的整体重量远低于同口径的厚壁弯头，在高空管路安装作业时，不需要借助大型吊装设备，施工人员配合简单的提升工具就能完成安装作业，能大幅缩短管路施工的周期，降低高空作业的安全风险。在管路系统的应力计算中，这类薄板弯头自身具备一定的形变余量，可以吸收管路运行时因为温度变化产生的少量热胀冷缩形变，减少管路支架因为热应力出现的变形问题，提升整个管路系统的运行稳定性。
