直径五百毫米薄壁通风管道弯头构件

　　在工业通风除尘、物料气力输送、低压流体输送的管路系统里，这类大直径薄壁弯头是改变介质流向的核心导流构件，常见于车间除尘管网、粮食输送风网、厂房排风系统的管路转角位置，用来衔接两段同径直管段，避免管路直角转折带来的介质流动阻力激增、管壁局部磨损过快的问题。不同于厚壁高压弯头的承压设计思路，这类薄板构件的设计核心是在满足结构刚度、降低流动阻力的前提下，尽可能控制构件自重，减少管路支架的承重负荷，同时兼顾现场安装的拼接便利性。

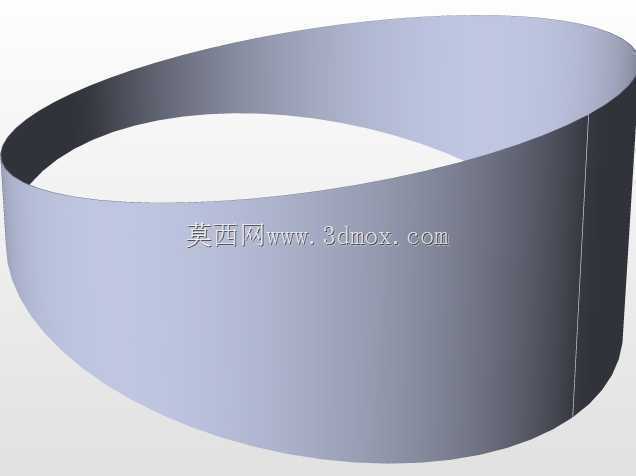

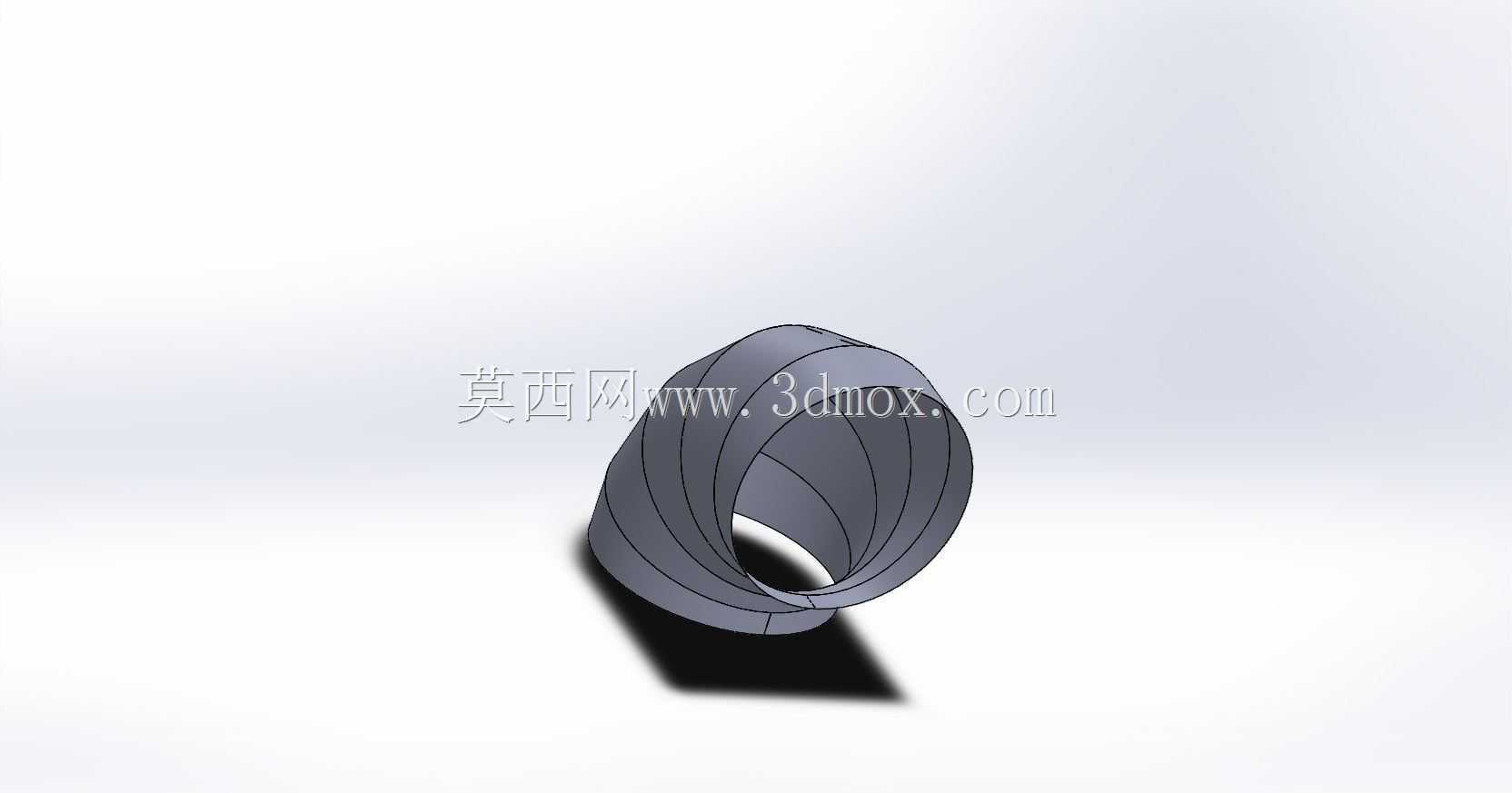

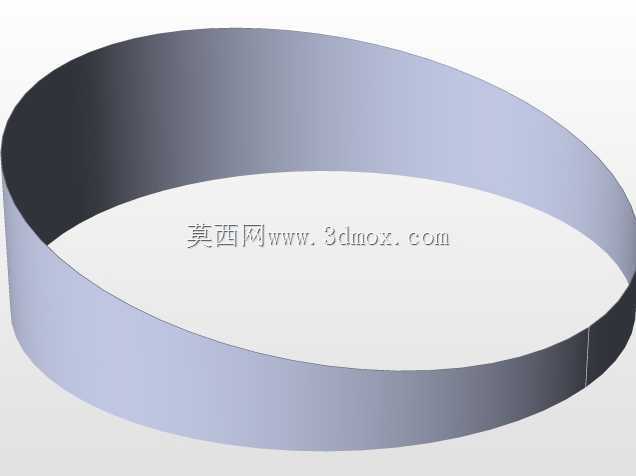

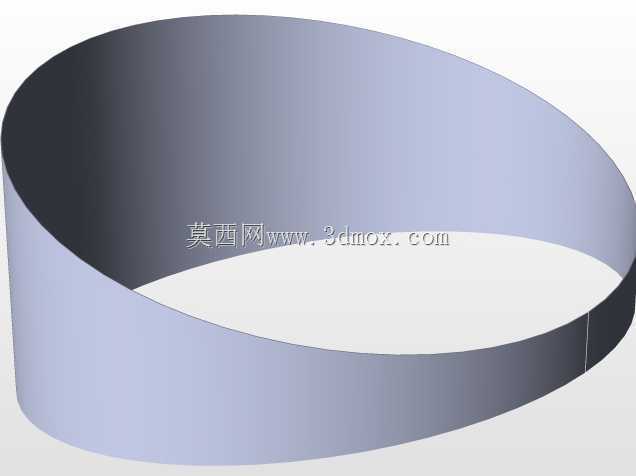

　　从结构设计逻辑来看，这类弯头采用多节斜口圆管拼接的虾米腰结构形式，将整个90度转角拆分为多段锥度斜切的管节，每一段管节的两端都做对应角度的斜切处理，拼接后形成平滑的圆弧转向通道，相比直角弯折的管路，能让介质在转向过程中保持相对稳定的流态，减少局部涡流的产生，既可以降低整个管网的风阻、减少风机的运行能耗，也能避免带尘气流在转角位置形成局部积灰，降低管路堵塞的概率。设计过程中需要重点控制每一节管节的斜切角度、拼接后的曲率半径，曲率半径通常取管径的1到1.5倍区间，曲率过小会导致流阻陡增，曲率过大则会占用过多的安装空间，提升现场布管的难度。

　　外形尺寸上，该构件的通流内径为500毫米，采用薄板卷制拼接的工艺成型，管壁厚度根据输送介质的特性选择，常规通风工况下多采用0.5到1.5毫米的镀锌钢板或者普通冷轧钢板制作，整体重量较轻，安装时不需要额外设置重型承重支架，仅用常规的管路吊卡即可完成固定。安装边界方面，构件两端的接口尺寸与同直径的标准圆形风管完全匹配，可直接采用角钢法兰插接、抱箍连接或者咬口拼接的方式与两端直管段衔接，不需要额外制作变径转接件，能有效减少现场安装的加工工作量。

　　在实际工程应用中，这类薄板弯头的内壁光滑度直接影响管路的运行效率，建模过程中需要严格控制每一段管节的拼接公差，避免拼接位置出现内壁错边、凸起的问题，防止长期运行过程中杂质在错边位置堆积，造成管路通流面积减小。同时针对薄板构件刚度不足的问题，设计时可在弯头的外壁间隔设置环形加强筋，或者在弯头的外侧转角位置增加补强压槽，避免管路运行过程中受风压作用出现板面震颤、产生共振噪音，也能防止运输、吊装过程中构件出现挤压变形。对于输送磨损性较强的粉体物料的工况，还可以在弯头的外侧迎料面额外增加一层耐磨衬板，延长构件的整体使用寿命，减少管网运维的更换频次。

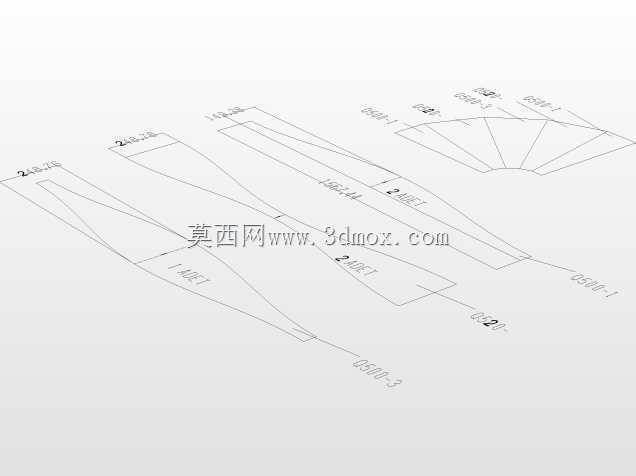

　　建模过程中需要重点还原每一段管节的斜切轮廓、拼接位置的接缝对齐关系，确保展开后的下料尺寸精度，因为这类薄板构件通常采用平板下料后卷制拼接的工艺制作，三维模型的展开轮廓精度直接决定了现场加工的成型质量，若轮廓尺寸出现偏差，会导致管节拼接时出现缝隙、错边，后续需要大量的补焊、打磨工作，既影响施工效率，也会破坏内壁的平滑度。此外还要考虑安装时的法兰连接孔位对齐问题，两端接口的法兰孔位需要与标准风管的法兰孔位保持一致，避免现场安装时出现孔位错位无法对接的问题。
