直径450毫米通风管路薄壁弯头结构

　　在工业通风除尘、物料气力输送、大型建筑防排烟、工厂废气收集这类管路系统里，弯头是改变介质流向的核心配件，常规厚壁冲压弯头多用于高压流体输送场景，而薄板类弯头更多适配低压大流量的气体输送工况，450毫米通径的规格，刚好匹配多数中型车间主通风管路、除尘系统总支路的管径需求，相比小规格弯头，大直径薄板弯头在设计时要优先考虑壁面抗形变能力，毕竟薄板本身刚度有限，管路内风压波动、启停阶段的气流冲击都可能导致壁面振颤，长期运行还会引发焊缝疲劳开裂。

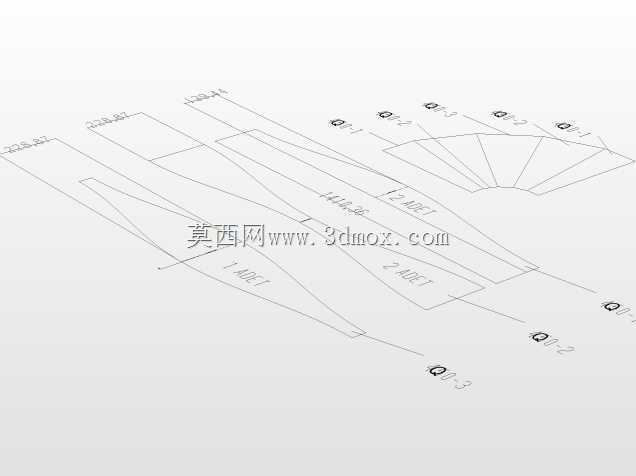

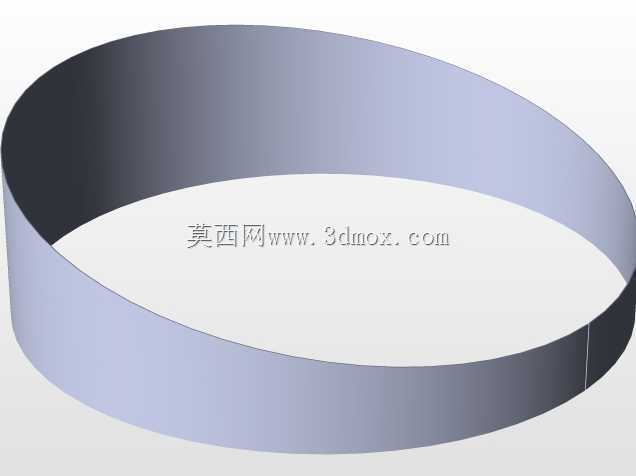

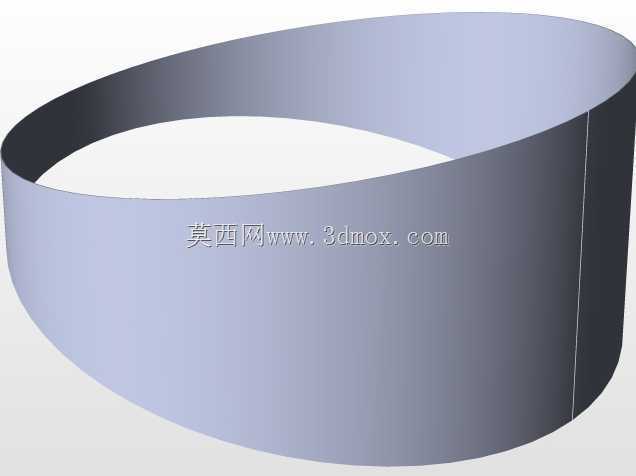

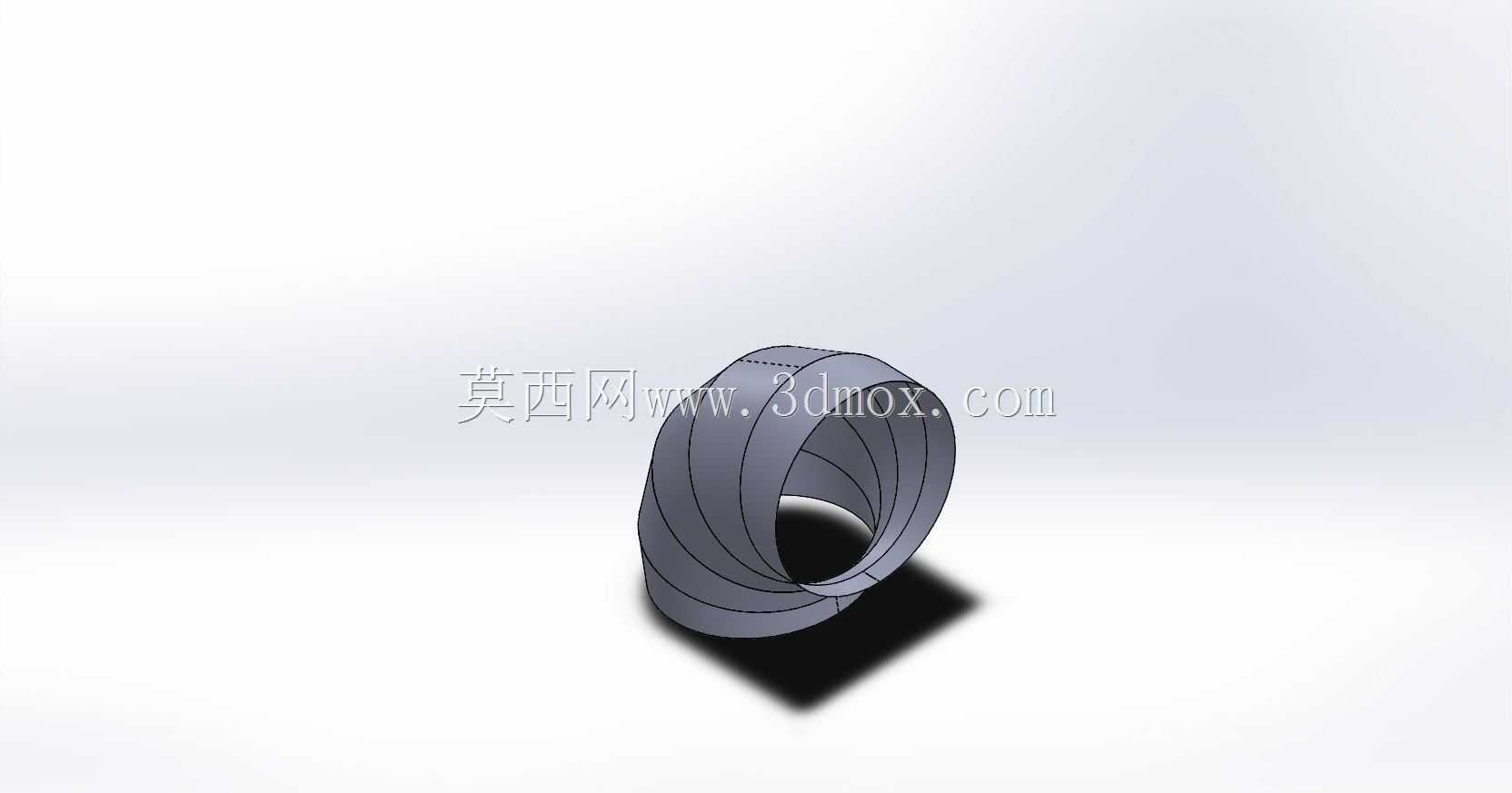

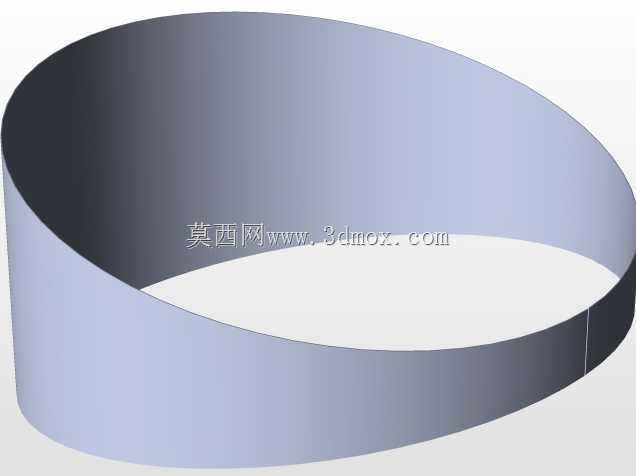

　　从结构设计逻辑来看，这类薄板弯头采用多节斜口拼接的虾米弯结构，而非一体冲压成型，主要是因为大直径规格做一体冲压需要超大吨位的冲压设备，开模成本极高，而多节拼接的形式可以通过数控等离子切割或者激光切割直接下料每一节的扇形板料，再通过卷制、组对、焊接完成成型，生产灵活性更强，也能适配小批量定制的项目需求。节数的选择上，这款弯头的节数设置兼顾了流阻与加工成本，节数越多弯头内壁的流线越顺滑，气流经过时的局部阻力系数越小，能降低风机的运行功耗，但过多的节数会增加下料、焊接的工作量，实际工程中这类大直径低压弯头通常会选择5到7节的拼接方案，平衡阻力与加工成本。

　　外形尺寸方面，这款弯头的公称通径为450毫米，设计时的弯曲半径通常取1.5倍公称通径，也就是675毫米，这个弯曲半径是通风管路设计里的常用取值，既不会因为弯曲半径过小导致流阻陡增，也不会因为弯曲半径过大占用过多的安装空间。安装边界上，弯头两端的接口需要匹配同直径的薄壁风管，通常采用角钢法兰或者共板法兰连接，设计时要预留法兰的安装位置，两端的直边段长度要满足法兰铆接或者焊接的操作空间，一般不小于50毫米，避免法兰安装时距离焊口过近导致焊接变形影响法兰密封面的平面度。

　　实际应用中，这类薄板弯头的壁厚选择要结合输送介质的特性调整，如果是普通清洁空气输送，0.5到0.8毫米的镀锌钢板就可以满足使用需求，如果是输送含木屑、塑料粉尘这类有轻微磨损性的介质，壁厚可以提升到1.0到1.2毫米，或者在弯头外侧的冲刷位置加焊耐磨衬板，延长使用寿命。建模过程中，要注意每一节拼接板料的接口坡口处理，薄板焊接通常采用氩弧焊或者咬口连接，建模时要预留咬口的余量，或者给焊接接口留出0.1到0.2毫米的组对间隙，避免实际生产时出现板料错边、组对间隙过大导致焊穿的问题。另外，大直径薄板弯头在存放和运输过程中容易发生圆度变形，设计时可以在弯头两端的内部加装临时支撑十字筋，现场安装完成后再拆除，避免运输过程中管口失圆导致法兰对接不上的问题。

　　从流场特性来看，气流经过弯头时会在弯头内侧形成低压涡流区，外侧则是高压冲刷区，长期运行时外侧壁面的磨损速度是内侧的3到5倍，所以在设计耐磨型薄板弯头时，会在外壁冲刷位置额外加焊一层耐磨钢板，或者在弯头内部加装导流叶片，既可以降低局部阻力，也能分散气流对外侧壁的冲刷，不过导流叶片的设置要注意数量和安装角度，避免叶片本身成为新的阻力源，对于450毫米通径的弯头，加装2到3片导流叶片就能将局部阻力系数降低30%左右，节能效果比较明显。

　　安装施工时，这类薄板弯头的吊装要注意吊点的选择，不能直接吊在弯头的直边段或者焊缝位置，要采用吊带兜住弯头的弯曲段，避免吊装过程中管口变形，与风管对接时，要先对齐法兰的螺栓孔，再逐次对称拧紧螺栓，不能单边拧紧，防止法兰面受力不均导致漏风。对于安装在室外的薄板弯头，还要在弯头最低点设置冷凝水排水孔，避免雨天积水或者冬季冷凝水积存导致管壁锈蚀，排水孔的直径通常取10到15毫米，外接短管接入排水管路即可。
