通风管路用400mm直径薄壁弯头构件

　　在工业通风、除尘排烟、物料气力输送这类管路系统里，弯头是改变介质流向最常用的配件，而薄板制作的大直径弯头，因为自重轻、风阻小、加工成本可控，在中低压通风场景里用得格外多。这款公称直径400mm的薄板弯头，主要适配圆形截面的通风管道，常见于厂房排风系统、除尘设备的进出口管路、中央空调送风主管道，还有粮食加工、建材生产线上的低压气力输送管路，用来衔接两段不同走向的直管段，让气流或者粉状物料平滑转向，避免直角转向带来的局部阻力陡增、管路积料、风噪过大这类问题。

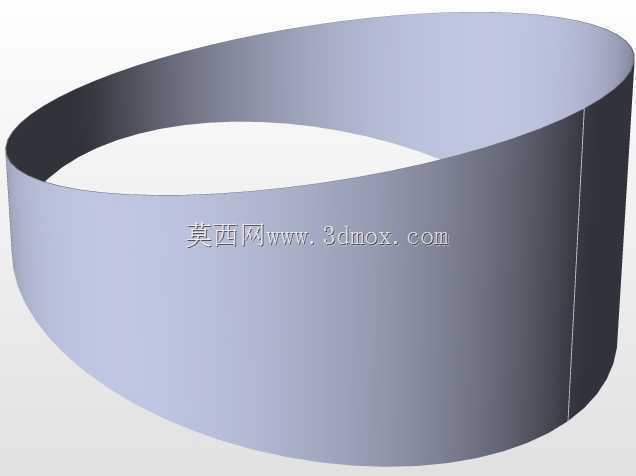

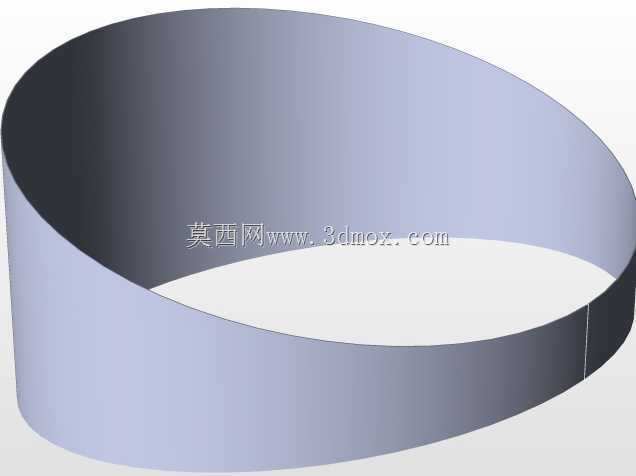

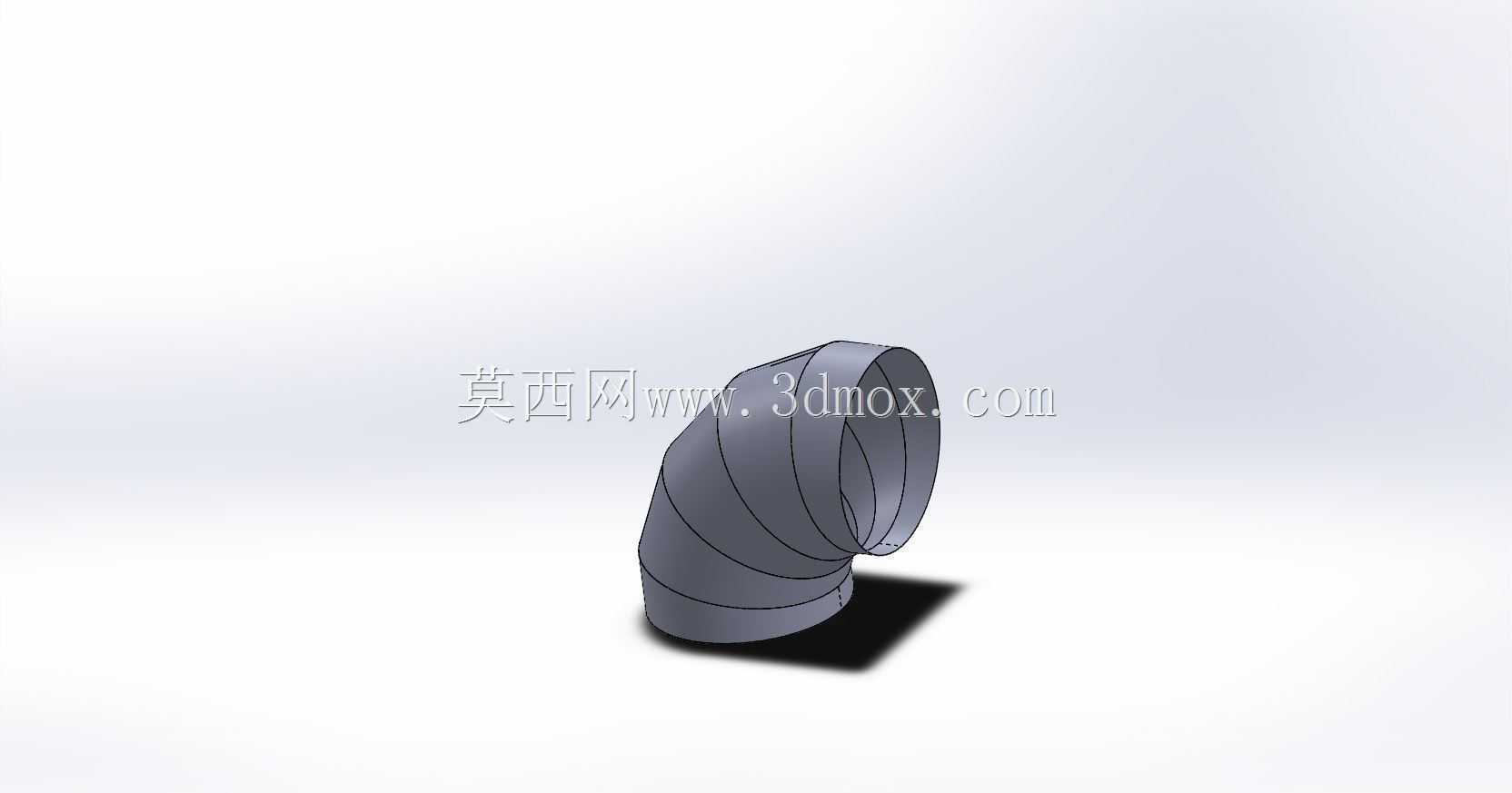

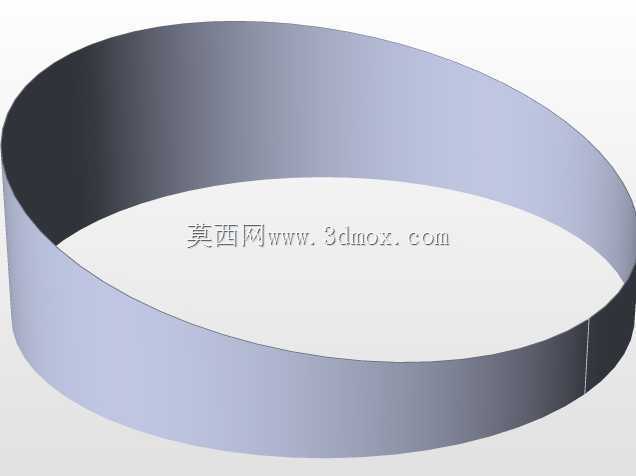

　　从结构设计来看，这类薄板弯头采用多节斜口拼接的虾米弯结构，没有采用整管煨弯的工艺，主要是因为400mm直径的薄壁板材煨弯很容易出现管壁起皱、截面失圆变形的问题，而多节拼接的方式，每一节都是斜截的圆柱管段，拼接后形成平滑的圆弧转向通道，曲率半径通常取1.5倍公称直径，这个比例是通风管路里兼顾转向阻力和安装空间的常用值——曲率半径太小的话，气流经过时会在弯头内侧形成明显的涡流区，不仅增大系统风阻，还容易在输送粉料时造成物料沉积堵管；曲率半径太大的话，弯头整体轴向和径向的安装尺寸都会变大，会挤占管路布置的空间，在厂房层高有限、管路排布密集的场景里很难适配。

　　设计这类薄板弯头的时候，首先要考虑的是管壁的刚度，因为是薄板成型，单节管段如果没有加强措施，在管路负压运行的时候很容易被吸瘪，所以每一节管段的两端都做了微翻边的结构，拼接的时候相邻节段的翻边咬合或者焊接之后，自然形成一圈环形的加强筋，不用额外加设角钢加强圈就能满足中低压管路的刚度要求，同时还能保证拼接处的密封性能，减少漏风率。弯头的两端接口尺寸和同直径的标准直管完全匹配，安装的时候可以直接采用插接铆接、抱箍连接或者翻边法兰连接，不需要额外做变径处理，能直接和现有管路系统对接，降低现场安装的适配成本。

　　从安装边界来看，这款弯头的两个接口端面的中心距，是按照标准虾米弯的几何尺寸计算的，在做管路排布三维建模的时候，可以直接把这个构件作为标准件调用，不用重新绘制每一节的展开图，能节省管路布置的设计时间。要注意的是，因为是薄板结构，这个弯头不能用在高压输送、有强磨损性物料高速冲刷的场景里，比如高压风送砂石、高压蒸汽管路这类工况，管壁很容易被磨穿或者被压力击穿，它的适用场景基本限定在工作压力不超过2000Pa的通风、除尘、低压送料系统里，在这个工况范围内，它的流通效率、结构强度、使用寿命都能满足系统长期运行的要求。另外在安装的时候，弯头的转向角度要和管路走向完全匹配，拼接缝的位置要顺着气流方向布置，避免拼接缝迎着气流方向造成额外的风阻或者缝隙积尘，同时如果是用在有冷凝水产生的排风系统里，安装时要把弯头的拼接缝设置在管路的侧面或者上部，避免冷凝水长期积在拼接缝的位置造成板材锈蚀。

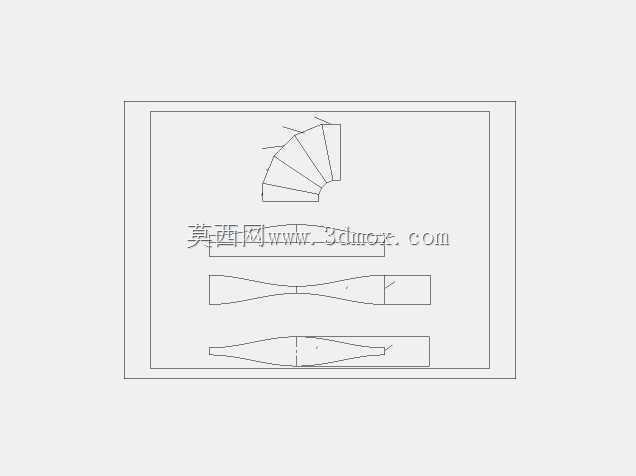

　　实际工程应用里，这类大直径薄板弯头的建模精度直接影响后续板材下料的准确率，因为每一节管段的斜口角度都是经过精确计算的，建模时如果角度偏差超过0.5度，拼接的时候就会出现接口错边、整体曲率不顺畅的问题，不仅影响外观，还会造成局部流道突变增大阻力。这个模型的每一节管段的接口都做了共面处理，相邻节段的配合面完全贴合，展开之后的板材下料图可以直接导入激光切割机或者等离子切割机进行下料，不需要二次修边，能大幅减少现场加工的工作量。和铸造弯头、厚板焊接弯头比起来，薄板弯头的自重只有同规格厚壁弯头的五分之一不到，安装的时候不需要额外做承重支架，直接依托相邻的直管段就能固定，能节省管路安装的支架成本和安装工时，在大跨度的厂房管路布置里，这个优势格外明显，能大幅降低管路系统的整体自重，减少对厂房承重结构的负荷。
