500毫米带宽长距离槽型皮带输送设备

　　在散料加工、仓储转运、流水线生产的场景里，这类带宽500毫米的皮带输送设备是衔接不同工序的核心中转载体，常见于粮食加工线的原粮转运、建材车间的砂石短距离输送、包装产线的成品箱移位，也可配套在破碎、筛分设备的出料端，承担连续化的物料移送任务，避免人工转运带来的效率损耗与物料抛洒问题。

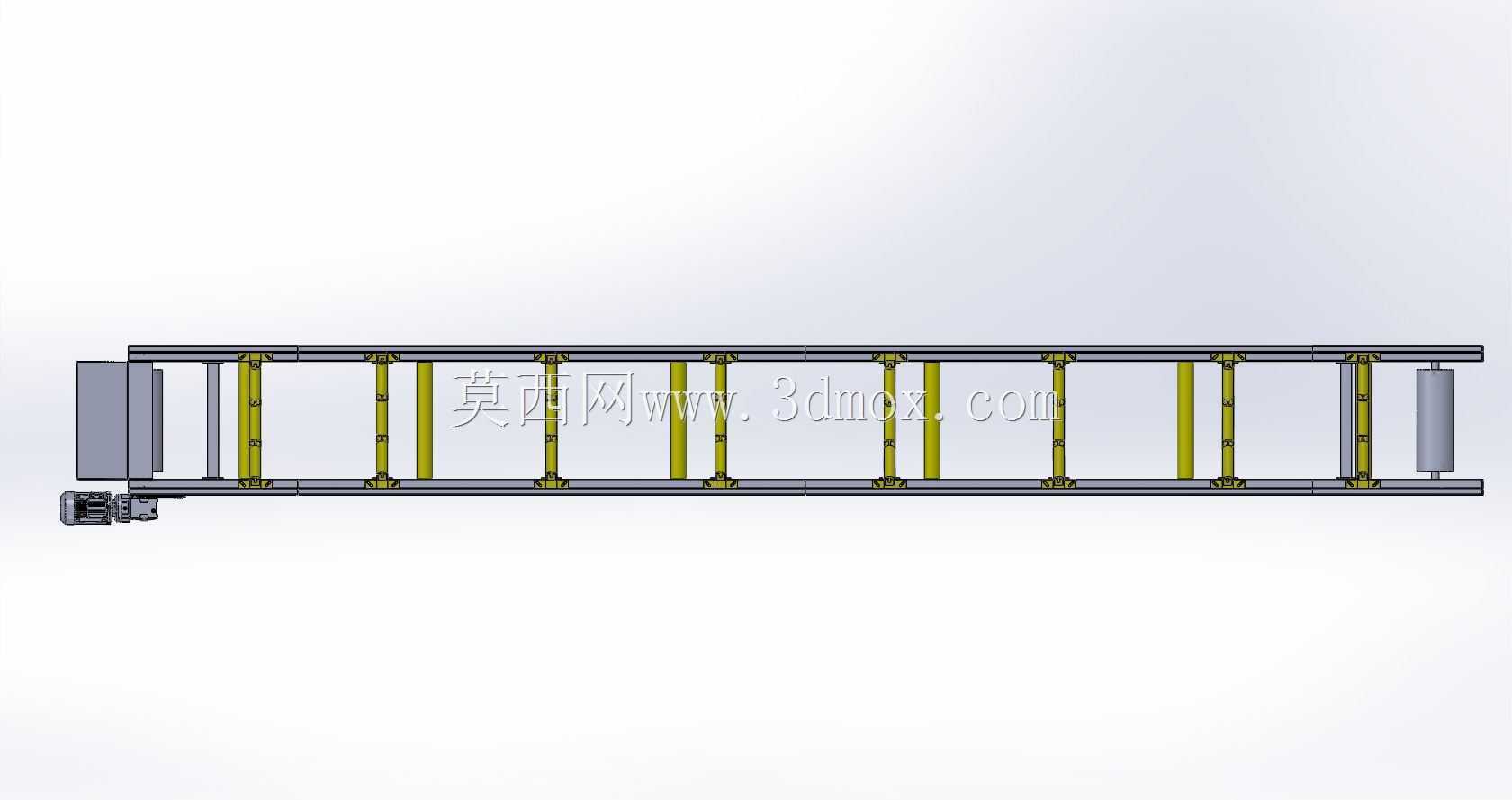

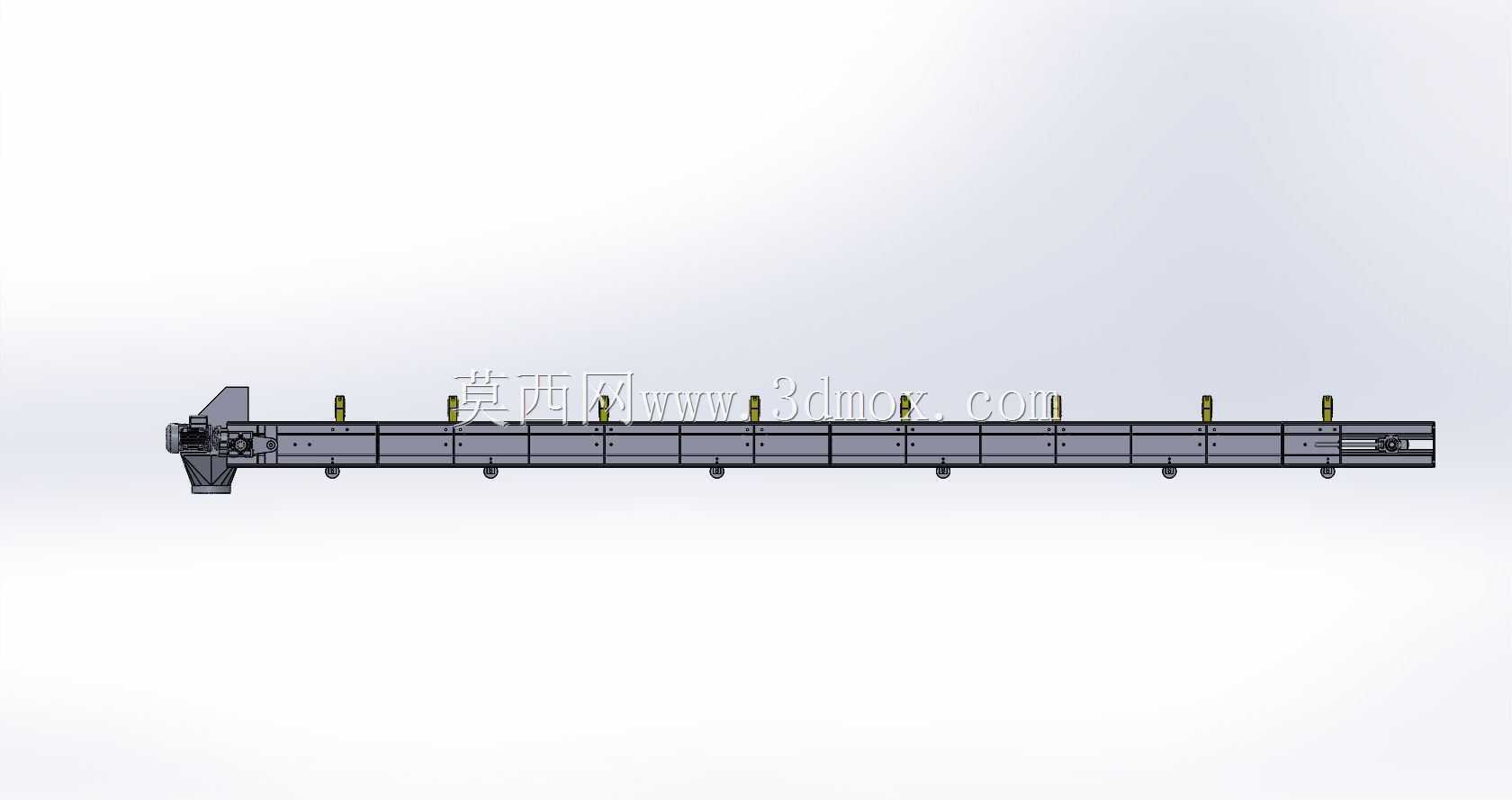

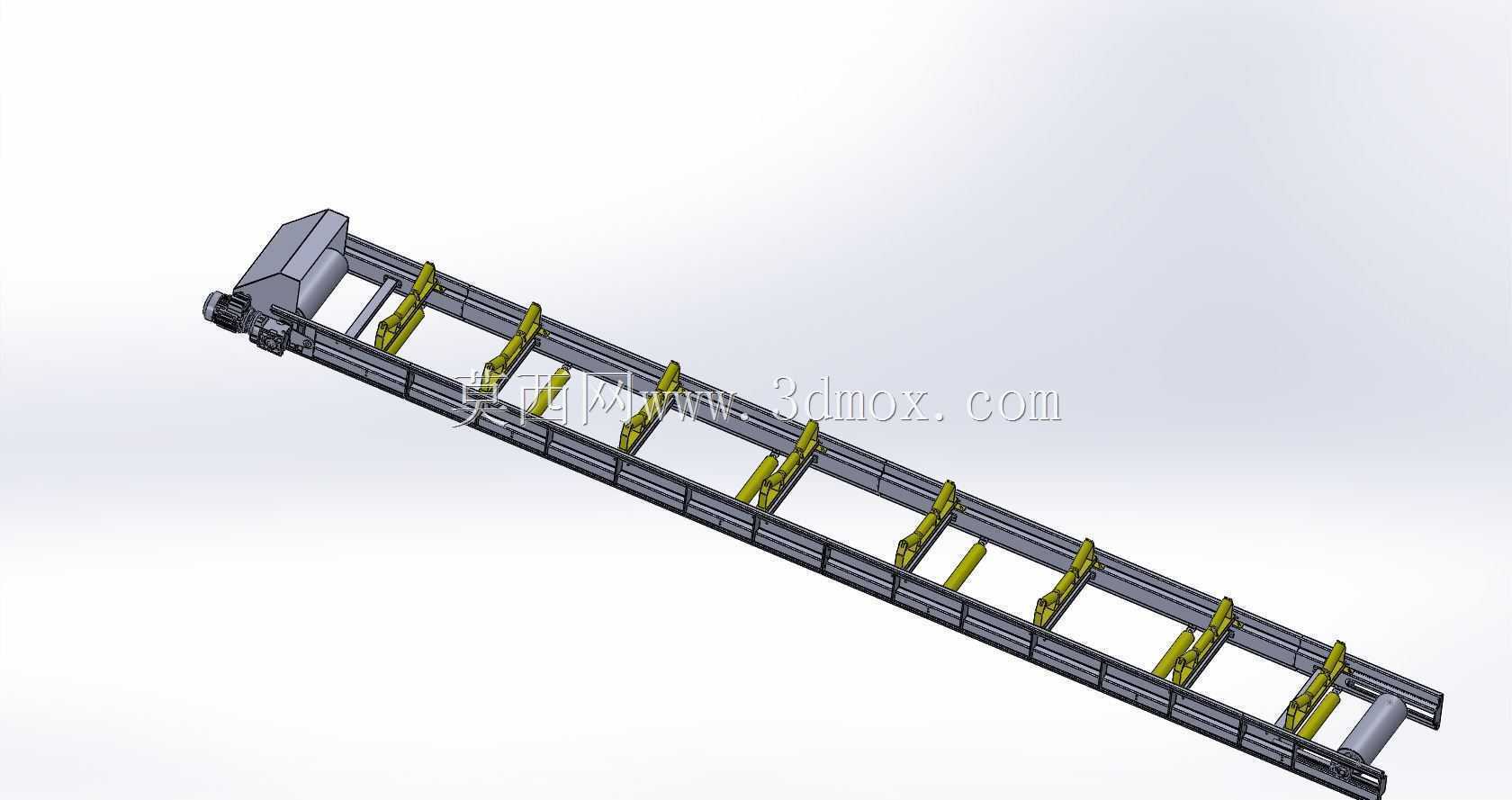

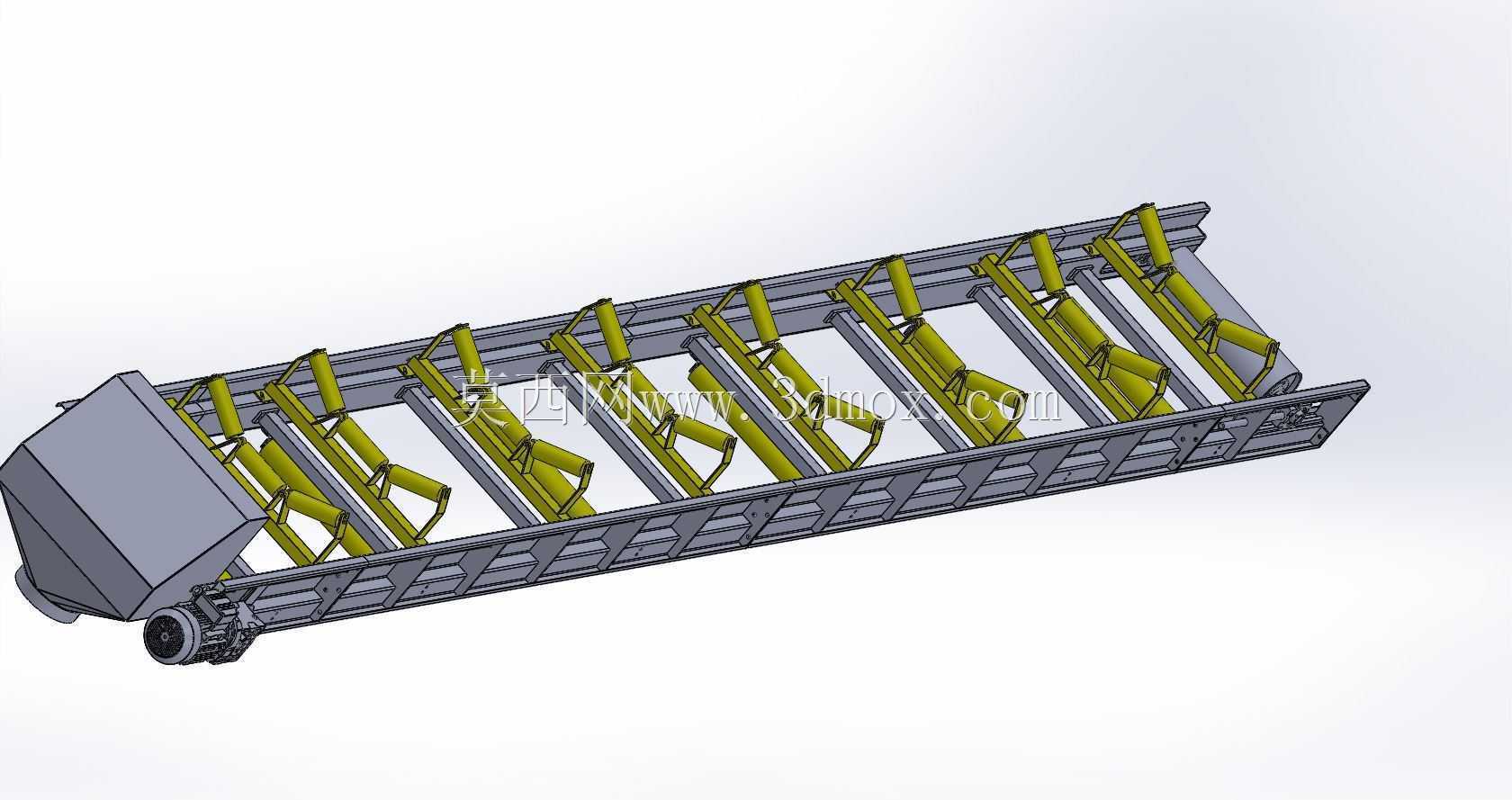

　　从结构设计逻辑来看，整套设备采用分段式机架拼接思路，主框架用标准矩形型钢焊接成型，每段机架长度控制在常规运输边界内，现场安装时通过法兰连接板拼接，无需大型吊装设备即可完成组装，适配厂房内有限的进场通道条件。槽型托辊组沿机架长度方向等距排布，托辊安装倾角匹配散料堆积角，能有效减少粉状、颗粒状物料在输送过程中的侧漏，上分支托辊承担物料承载功能，下分支平行托辊承托回程段皮带，降低皮带运行时的垂度，避免皮带跑偏蹭到机架造成异常磨损。

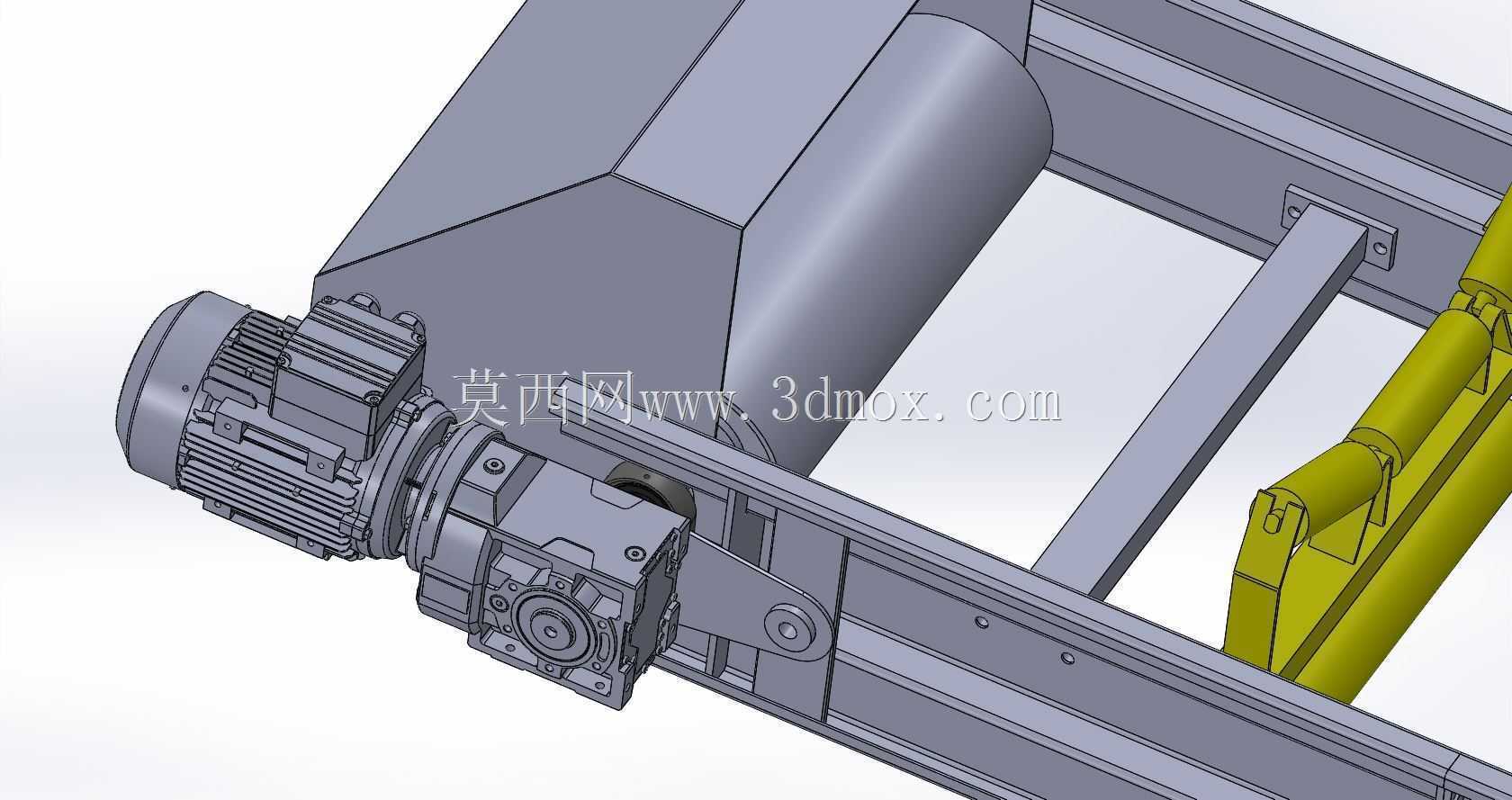

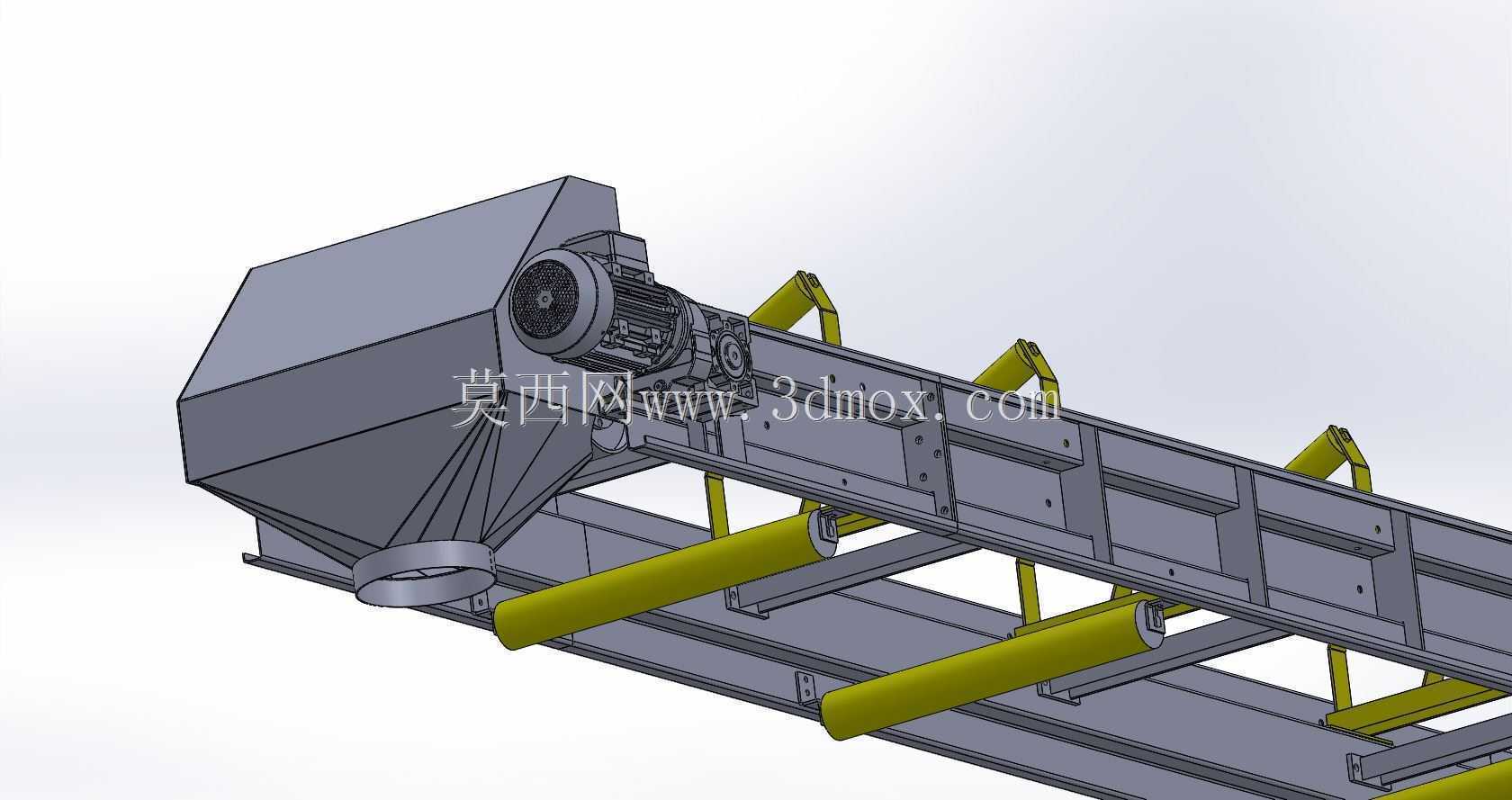

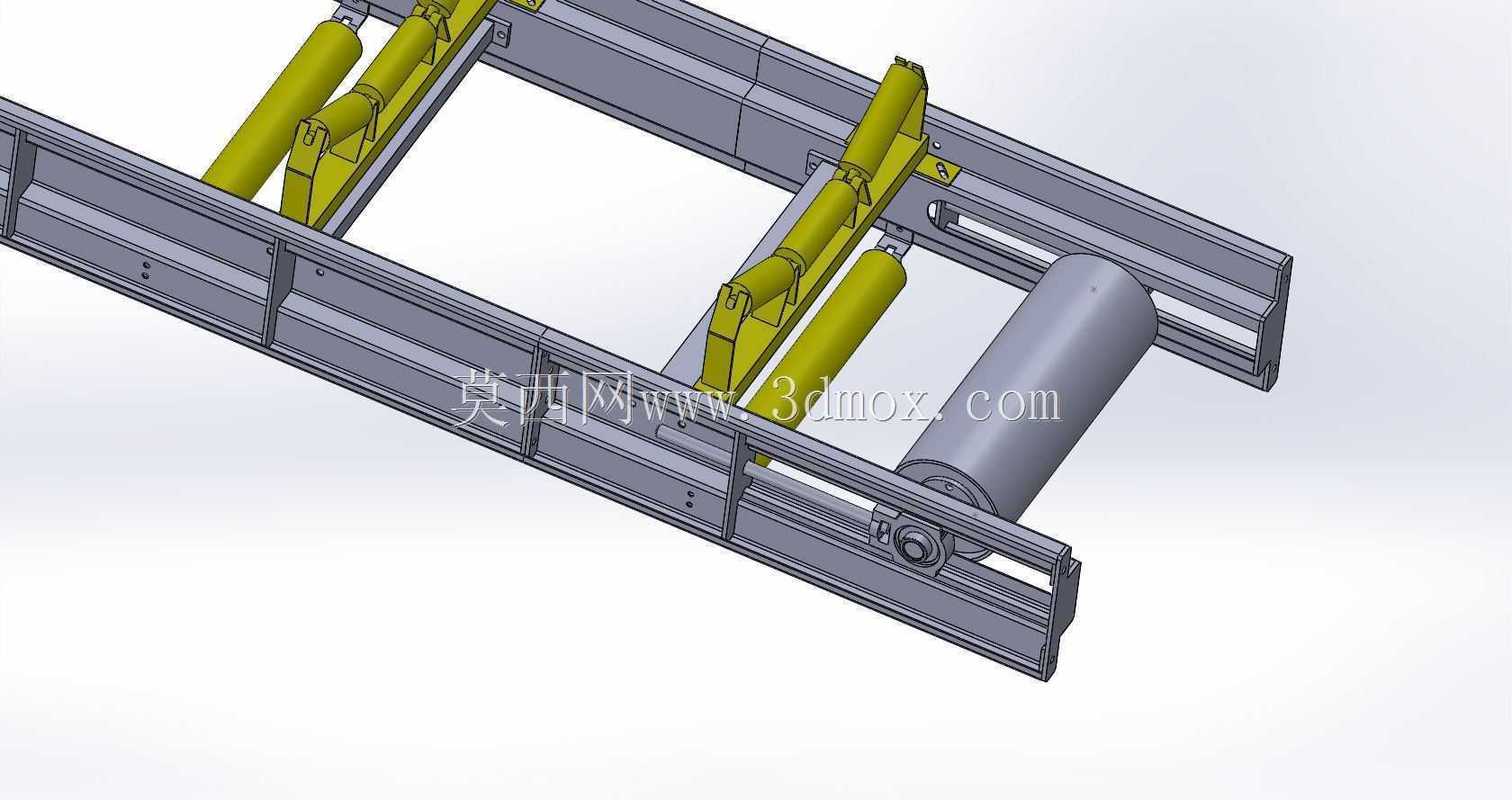

　　驱动端布置在设备头部位置，采用减速电机直连传动滚筒的结构，传动滚筒表面做包胶处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑问题；尾部设置螺旋张紧结构，通过调节尾部滚筒的前后位置，控制皮带的初始张紧力，适配不同温湿度环境下皮带的伸缩量，日常维护时只需转动张紧螺杆即可完成张力调整，无需拆解机架结构。头部位置设置导流料斗，料斗内壁做圆弧过渡设计，物料脱离皮带时能顺着料斗斜面顺滑落入下一级设备，减少物料冲击带来的粉尘飞扬与料斗磨损。

　　设备的安装边界需要提前匹配现场工况：整机宽度方向以机架外侧为基准，预留至少150毫米的检修通道，方便操作人员更换托辊、调整皮带位置；垂直方向需要根据进料端、出料端的高度差确定机架支腿长度，支腿底部设置可调地脚，可补偿地面平整度误差，保证机架整体处于水平状态，避免皮带运行时向单侧偏移。皮带运行速度可根据输送物料的特性调整，输送颗粒状易滚动物料时适当降低带速，输送包装好的成品件时可提高带速匹配产线节拍，托辊间距根据输送物料的容重设置，容重大的物料适当缩小托辊间距，避免皮带受压变形过大。

　　设计过程中需要重点校核机架的抗弯强度，尤其是长距离输送工况下，机架中部的挠度要控制在允许范围内，避免运行过程中出现机架晃动；皮带的选型要匹配输送物料的温度、磨琢性，输送磨琢性强的砂石类物料时选用耐磨橡胶带，输送有温度的物料时选用耐热皮带，避免皮带过早老化损坏。整套设备的结构没有冗余设计，所有零部件都采用通用标准件，托辊、滚筒、轴承都可直接采购通用规格替换，降低后期运维的配件储备成本，也方便现场维修人员快速排查故障，减少停机时间。在实际布局时，可根据现场的空间走向调整机架的水平或倾斜角度，倾斜输送时要校核物料的静摩擦角，避免倾斜角度过大导致物料下滑，影响输送效率。
