U型槽式螺旋给料输送设备结构设计

　　在散状物料的连续输送作业场景中，这类U型槽体结构的螺旋输送设备是粉体、颗粒状物料短距离转运、定量给料环节的核心配套设备，常见于粮食加工、建材生产、化工配料、污水处理、矿山选矿等生产工段，可完成水平或小倾角状态下的物料移送，适配从车间料仓到加工主机、从配料单元到混合设备之间的物料衔接，避免散料转运过程中的扬尘、撒漏问题，同时可通过调整螺旋转速匹配不同的给料量需求，适配连续化生产的节拍要求。

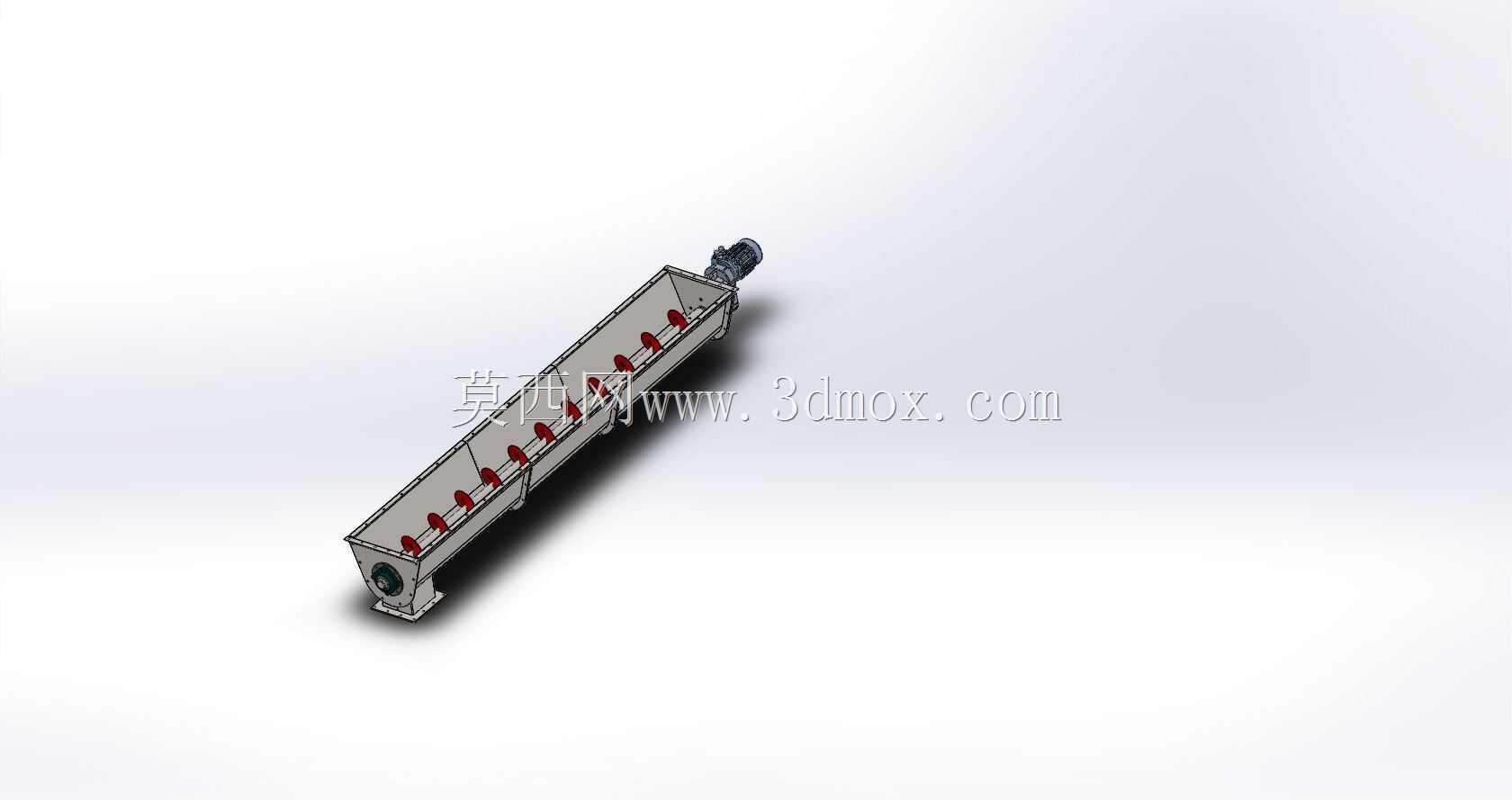

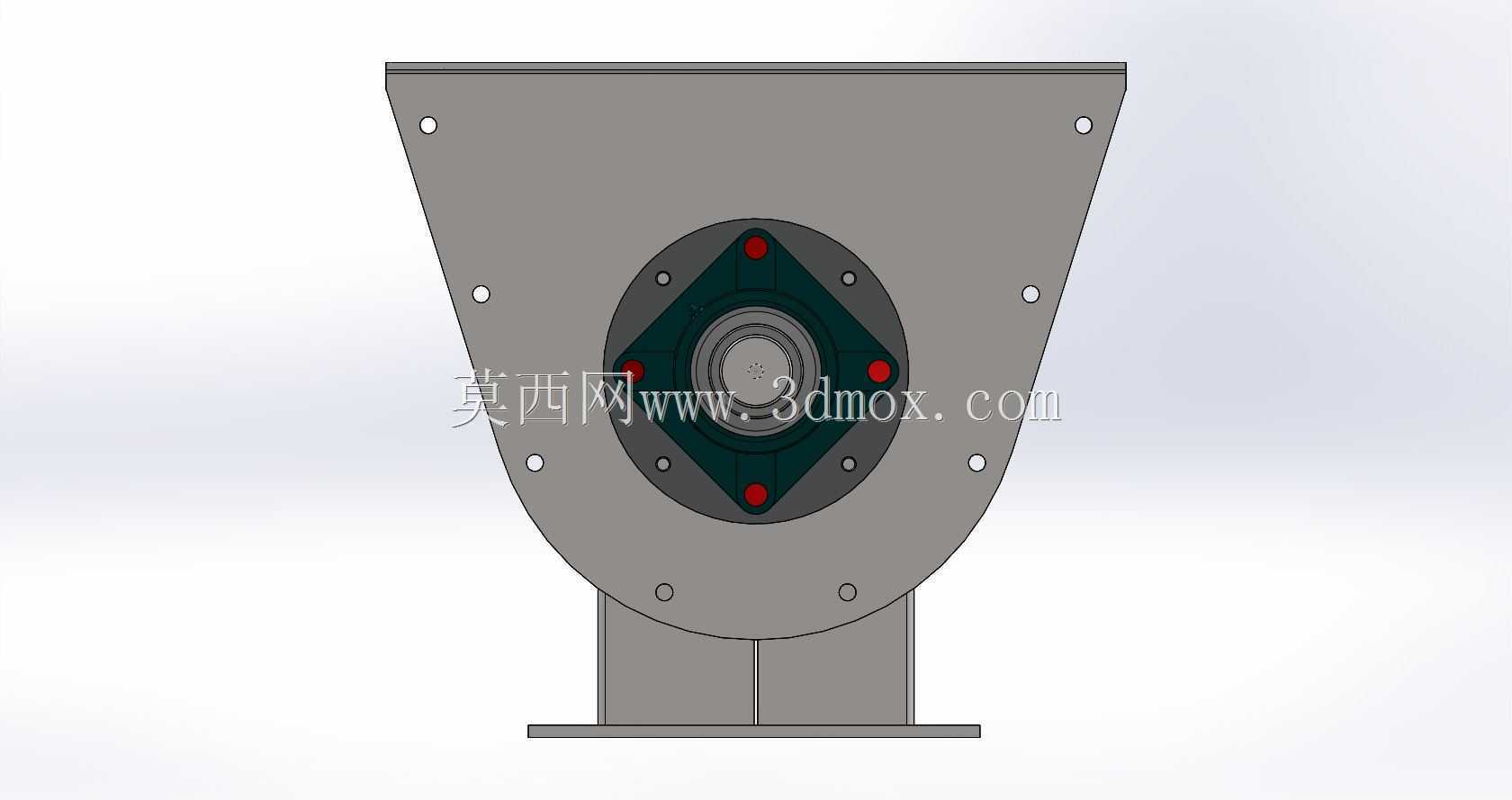

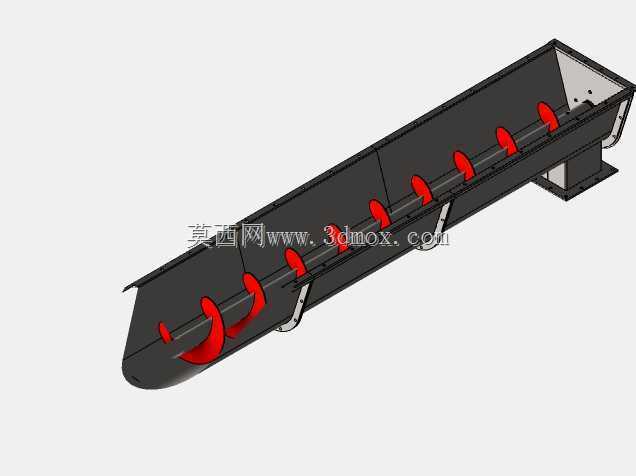

　　从设备的实际功能逻辑来看，该设备依靠内置螺旋叶片的旋转推动物料沿槽体轴向移动，槽体采用上部开口的U型截面设计，既方便日常检修时清理槽内残留物料，也便于加工过程中观察物料输送状态，同时上部可配套盖板实现封闭输送，满足易扬尘物料的环保输送要求。设备一端配套驱动单元，通过联轴器将动力传递给螺旋轴，螺旋轴上的连续螺旋叶片根据输送物料的特性选择对应螺距与叶片厚度，针对磨琢性较强的物料可选用加厚叶片或耐磨材质叶片，针对易粘结的物料可选用带式螺旋叶片减少物料粘附。槽体两端配置端盖与密封结构，避免物料从轴端泄漏，同时配置中间吊挂轴承适配长距离输送的螺旋轴支撑需求，避免螺旋轴长径比过大出现挠曲变形，影响运行稳定性。

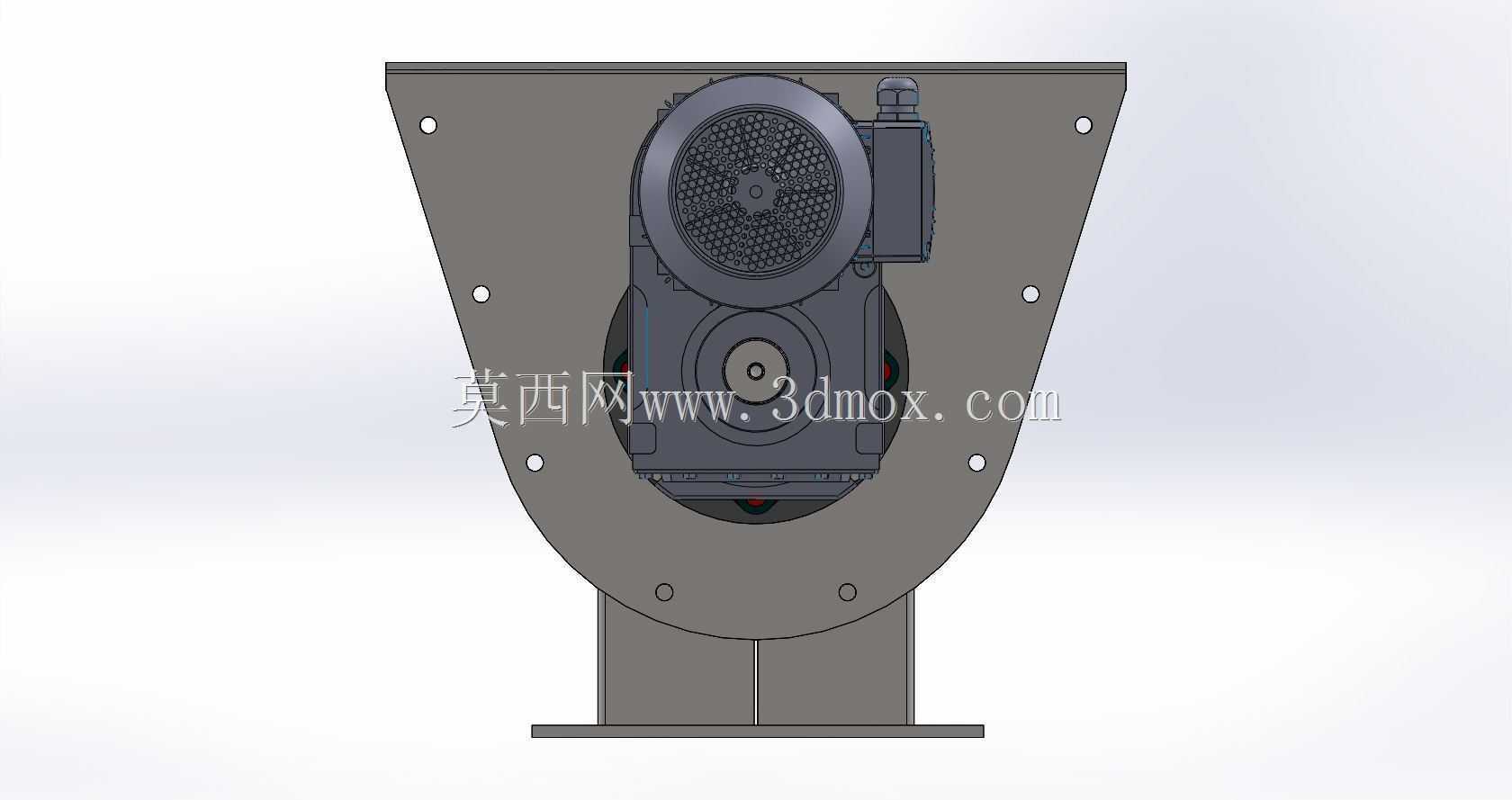

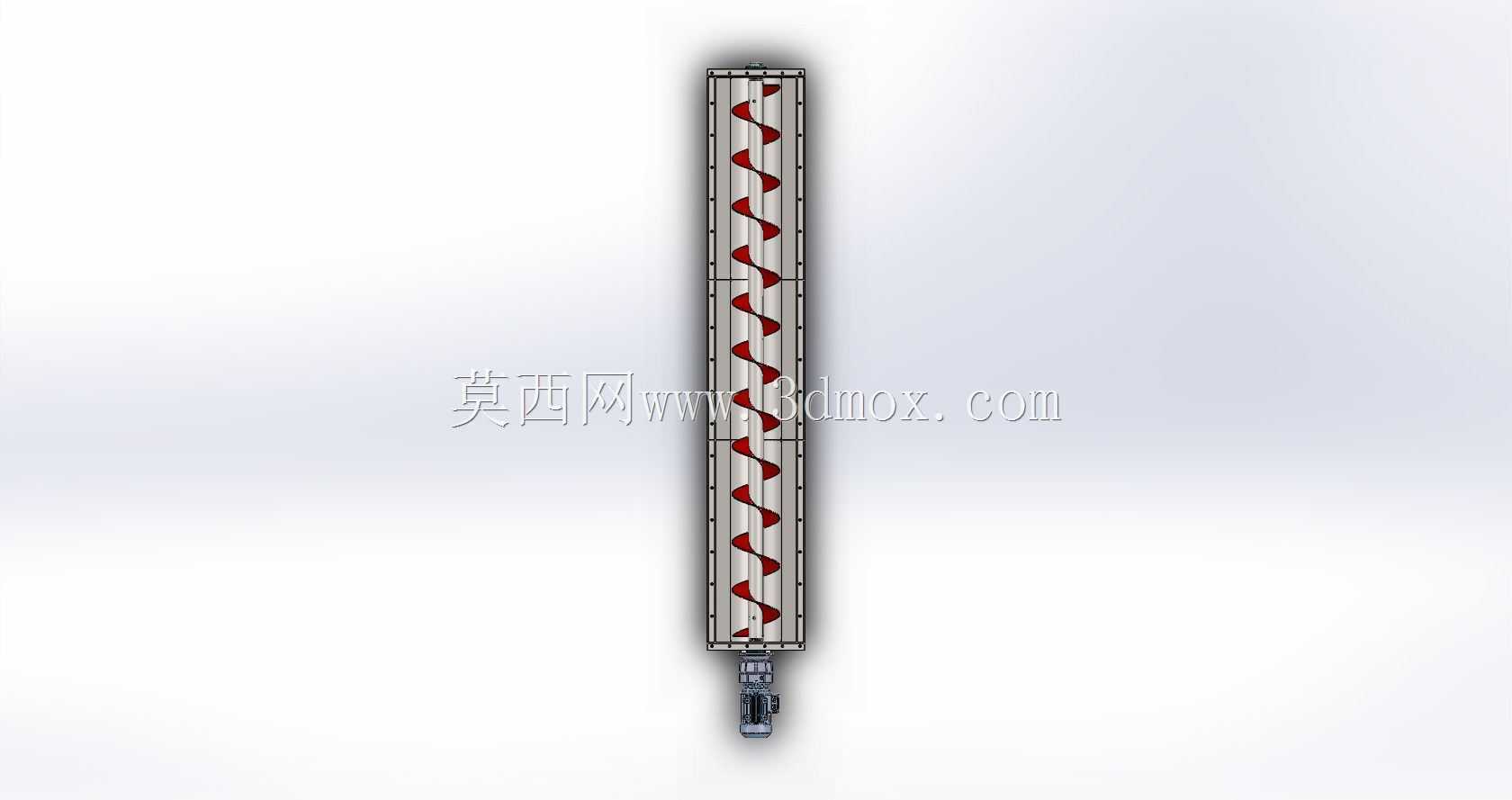

　　从结构设计的思路层面，该模型在建模过程中优先考虑了实际生产中的安装与维护需求：槽体分段法兰连接结构可根据现场输送长度需求灵活拼接，无需整体定制加工，降低生产制造成本；槽体底部预留的安装支座可直接与现场钢结构支架或混凝土基础通过螺栓固定，支座位置对应槽体受力集中点，避免槽体满载时出现变形；驱动端的安装座采用一体化铸造或焊接结构，保证驱动单元与螺旋轴的同轴度，减少运行过程中的振动与轴承磨损。螺旋轴与叶片的建模过程中，严格按照实际加工的螺旋升角绘制叶片曲面，保证叶片与槽体内壁的间隙控制在合理范围，间隙过小会增加运行阻力、出现叶片刮蹭槽壁的问题，间隙过大则会导致物料残留量增加、输送效率下降，针对不同粒径的物料该间隙值可做对应调整，一般控制在3-8mm区间适配多数常规散料。

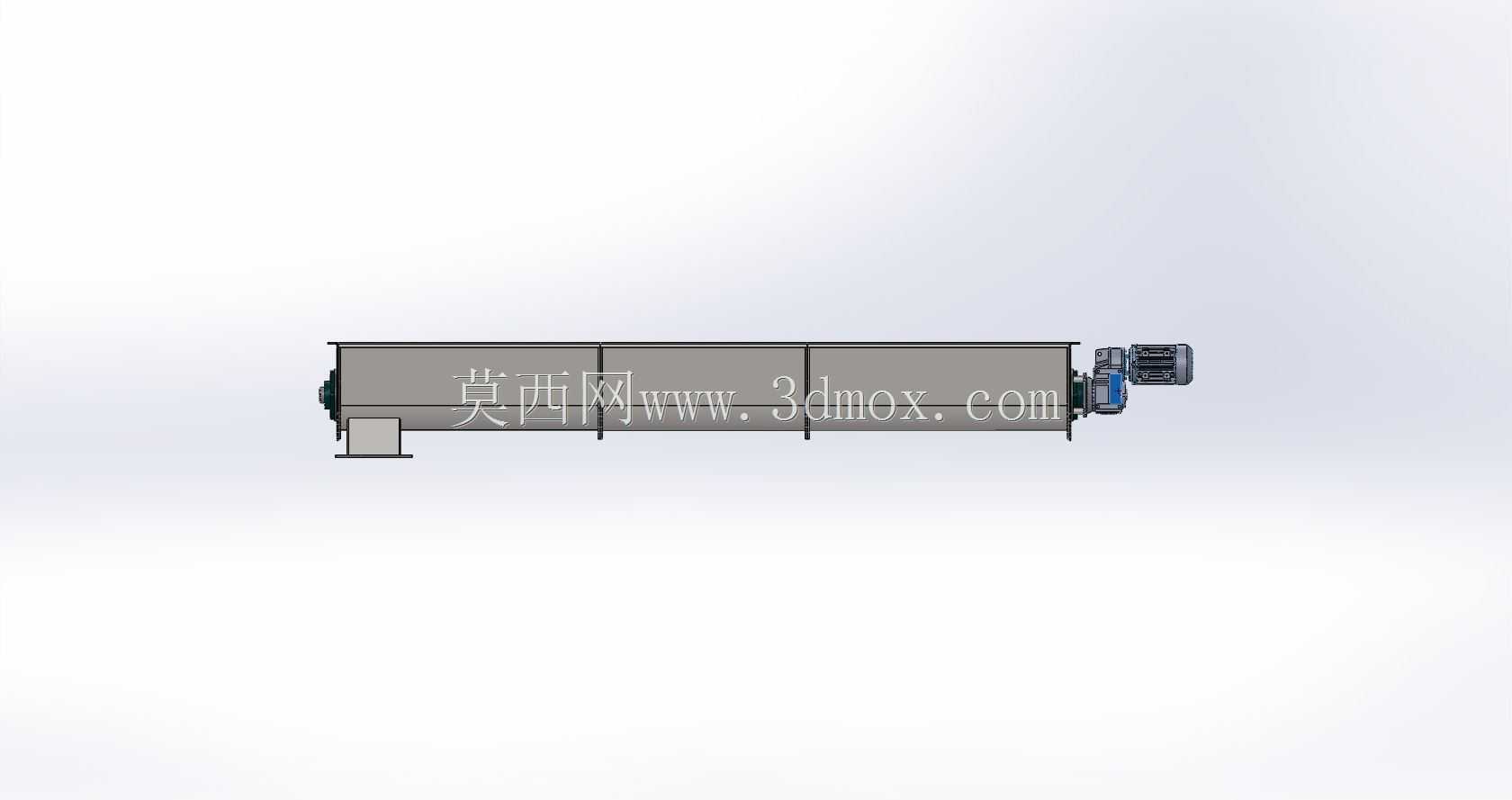

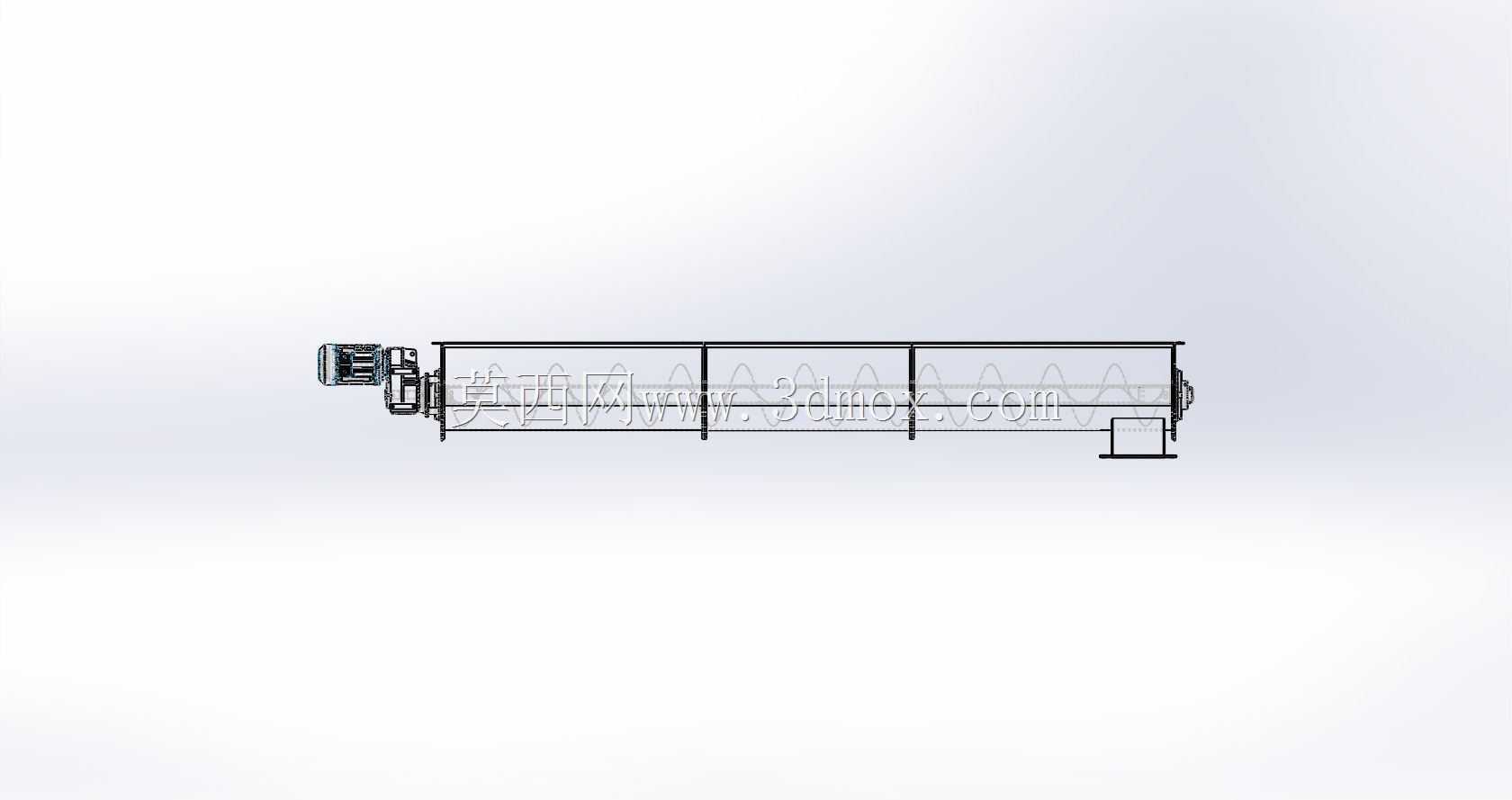

　　关于设备的外形尺寸与安装边界，该类常规型号的螺旋输送机槽体宽度根据输送量需求从200mm到500mm不等，对应单段槽体长度通常为2-3m，整机长度可根据现场输送距离拼接至10-30m范围，安装时需要保证槽体的直线度偏差不超过千分之一，避免螺旋轴运转过程中出现卡滞。设备进料口通常设置在槽体上部靠近尾端的位置，可根据现场来料方向调整进料口的开口方向与尺寸，出料口设置在槽体下部靠近驱动端的位置，也可根据下游设备的接料位置在槽体底部开设多个出料口实现多点卸料。安装时需要预留驱动端的检修空间，通常驱动端外侧需要预留至少0.8m的操作空间，方便后期更换密封件、检修轴承与驱动电机，槽体上部需要预留盖板开启的空间，方便日常清理与设备维护。

　　在实际选型配套过程中，该类螺旋输送机的输送能力与螺旋直径、螺距、转速、物料填充率直接相关，建模时将螺旋轴、叶片、槽体、端盖、轴承座、驱动支架等零件做了独立的参数化建模，可通过调整螺旋直径、槽体长度、叶片螺距等参数快速适配不同输送量、不同输送距离的工况需求，所有配合面的尺寸公差均按照机械设计标准预留，比如轴承座与轴承的配合、轴与联轴器的配合、法兰连接的螺栓孔位都符合通用机械的安装规范，可直接导出工程图用于生产加工。针对不同的物料特性，模型中预留了结构调整空间，比如针对高温物料可在槽体外侧增加夹套结构实现冷却或保温，针对易结块物料可在槽体内壁加装衬板减少磨损，针对腐蚀性物料可将槽体与叶片材质更换为不锈钢材质，这些结构调整都可在现有模型基础上快速修改完成，无需重新搭建整体结构。
