带分隔机构的工业皮带输送装置

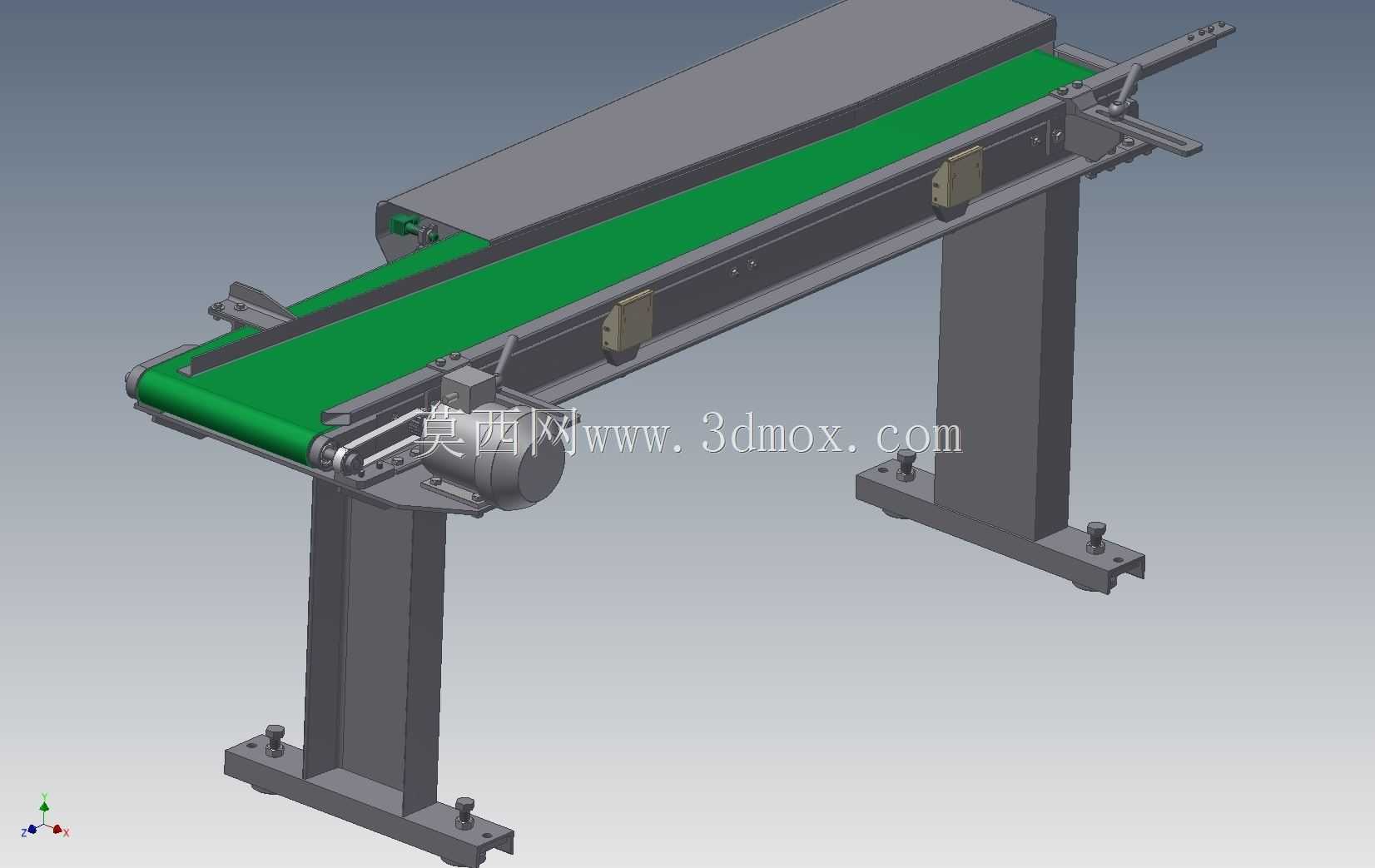

　　在包装、电子元器件分拣、食品后段整理这类需要对连续输送物料做定距分隔的产线场景里，这类带末端分隔机构的皮带输送装置是衔接上游来料与下游工位的核心衔接设备，很多工程师在做整线布局时，经常会忽略输送段的物料间距控制，导致下游抓取、装盒、检测工位频繁出现来料堆叠、错位的问题，这款装置的设计刚好针对性解决了这类痛点。从实际使用场景来看，它不需要额外搭配独立的分料机构，直接在皮带输送的末端集成了拨杆式分隔组件，当皮带上的工件随绿色PVC带面输送到末端位置时，侧边的联动拨杆会按照设定的节拍做往复动作，把连续排布的工件逐个分隔出固定间距，既可以直接对接后续的滑槽实现工件逐件滑落，也能给视觉检测、机械手抓取工位留出稳定的取料间隔，避免多件同时到位触发设备报警。

　　从设计思路上看，这款装置的主体框架采用了方通焊接支腿搭配铝型材侧边梁的结构，支腿底部设计了带地脚螺栓的安装底板，安装时可以通过地脚调整整个输送线的水平度，也能根据现场地面的平整度做微调，不需要额外做复杂的地基处理。两个支腿的跨距经过了受力校核，即使输送段长度延伸到1.2米左右，满载状态下带面的下垂量也能控制在2mm以内，不会因为带面抖动导致工件偏移。驱动端采用了端部滚筒内置电机的布局，把驱动电机整合在主动滚筒内部，大幅缩减了驱动端的外伸尺寸，整线的安装宽度比传统侧边装电机的皮带线窄了近120mm，对于设备布局空间紧张的车间场景非常友好，侧边的张紧机构设计在从动滚筒端，通过侧边的调节螺栓就能调整皮带张紧度，不需要拆解侧边护板，日常维护的操作门槛很低。

　　末端的分隔机构是整个设计的核心亮点，它的动力直接从主动滚筒的转轴通过同步带引出，不需要额外配置独立的驱动电机，靠机械结构实现输送动作和分隔动作的硬联动，只要皮带运行，分隔拨杆就会按照固定的节拍动作，完全避免了电气同步调试的麻烦，也不会出现传感器误触发导致的分料错位问题。拨杆的位置可以根据工件的实际尺寸做横向调整，固定座上开了长条形调节槽，松开锁紧螺丝就能移动拨杆的伸出长度和安装位置，适配宽度在50mm到200mm之间的盒类、板类、小型块状工件。带面下方每隔300mm就设置了一个承托托板，托板采用耐磨高分子聚乙烯材质，既可以减少皮带运行的摩擦阻力，也能避免工件重量压在皮带上导致带面凹陷，保证输送过程中工件的姿态稳定。

　　从安装边界来看，这款输送装置的整机高度可以通过支腿上的调节螺栓在750mm到950mm之间调整，能够适配大部分车间作业台、包装机、检测设备的进料高度，侧边的安装固定孔预留了和其他设备对接的接口，不需要额外做转接板就能直接和上下游设备锁附连接。皮带的运行速度可以通过更换驱动端的同步带轮做调整，常规配置下的输送速度在0.2m/s到0.6m/s之间，满足大部分轻工业产线的输送节拍要求。在细节设计上，皮带两侧的侧边梁上安装了可调节的导向条，导向条采用光滑的POM材质，不会刮伤工件表面，导向条的间距可以根据工件宽度灵活调整，避免工件在输送过程中往侧边偏移卡料。整个装置的外露部件都做了圆角处理，没有尖锐的突出结构，车间现场安装调试时不容易出现磕碰划伤的问题，所有的转动部位都加装了透明的防护挡板，既可以观察运行状态，也能避免操作人员的衣物或者工具卷入转动结构。

　　很多工程师在做这类输送线建模的时候，经常会忽略皮带张紧行程的预留、支腿的受力变形量、分料机构和带面的间隙匹配这些细节，这款模型在这些细节上都做了完整的还原，比如从动滚筒端预留了30mm的张紧调节行程，足够覆盖皮带长期使用后的拉伸量，拨杆和带面之间预留了5mm的安全间隙，既不会刮蹭皮带表面，也能保证拨杆动作时能顺利接触到工件底部完成分隔动作。对于需要搭建轻载输送分料工位的结构工程师来说，这个模型的结构可以直接参考复用，不需要从零开始做框架校核和机构设计，只需要根据自身的工件尺寸调整带面宽度、输送长度和拨杆的动作行程，就能快速完成整段工位的设计，大幅缩短非标设计的周期。
