小型矿山用卧式辊磨设备结构设计

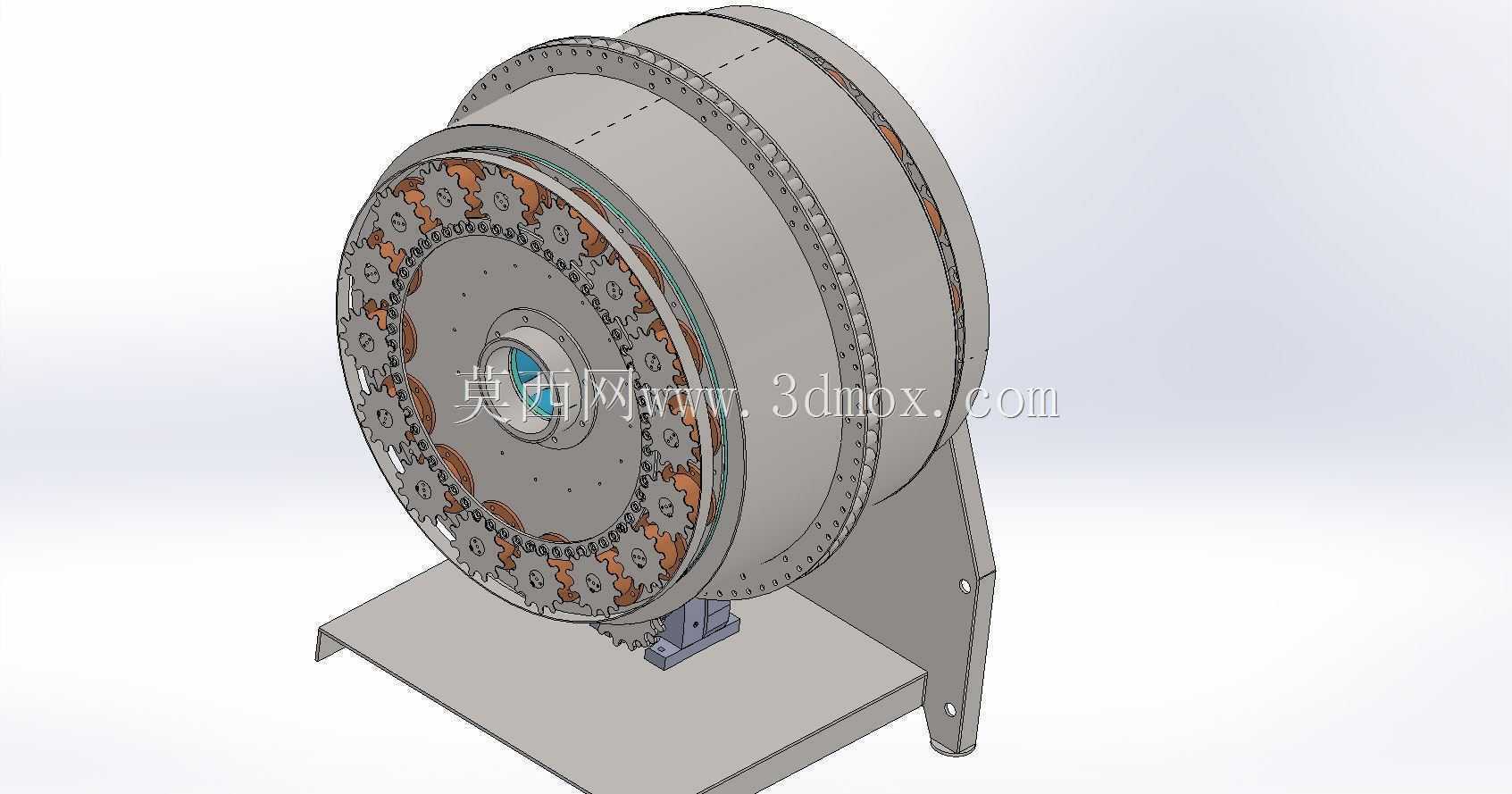

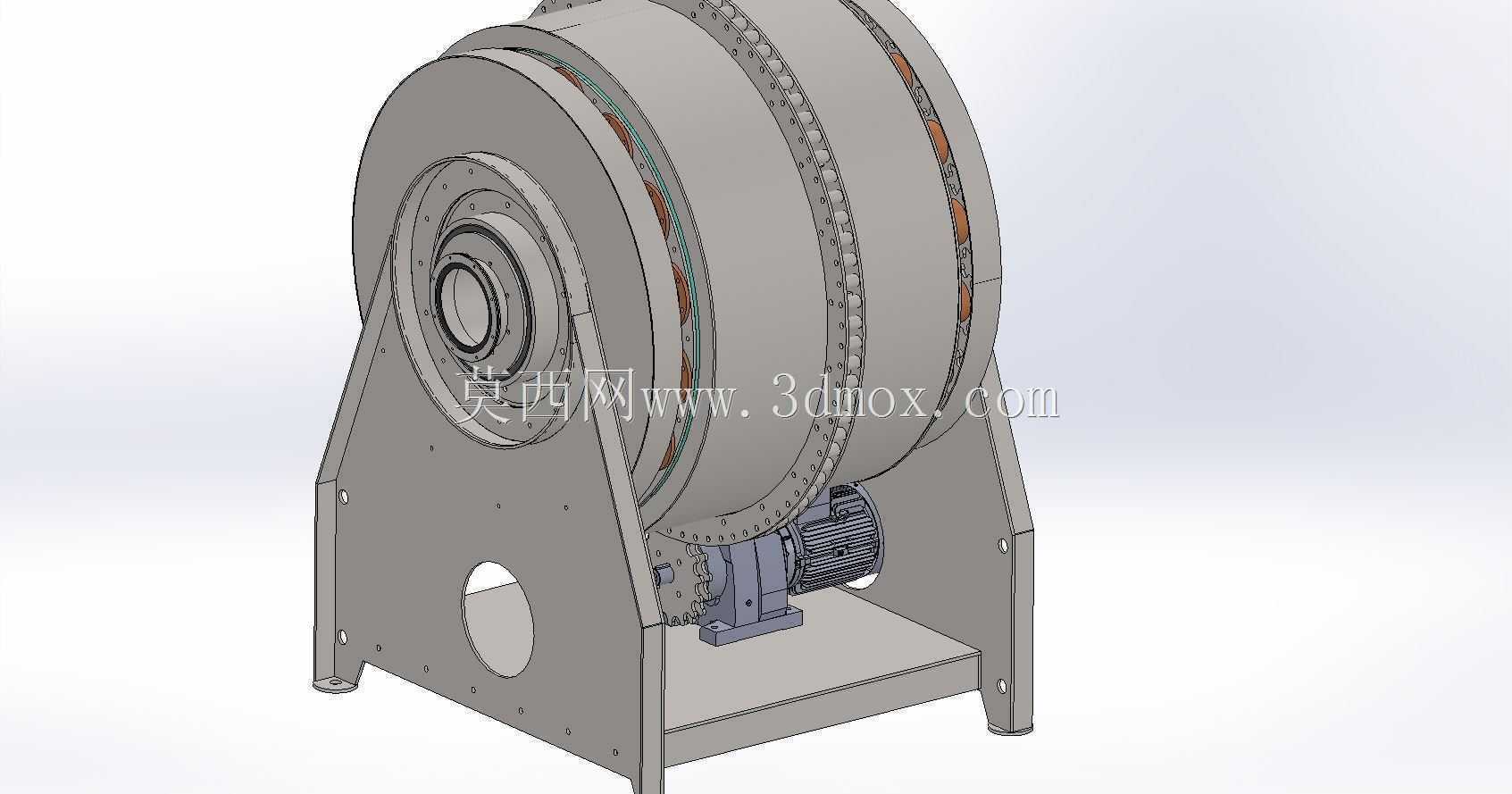

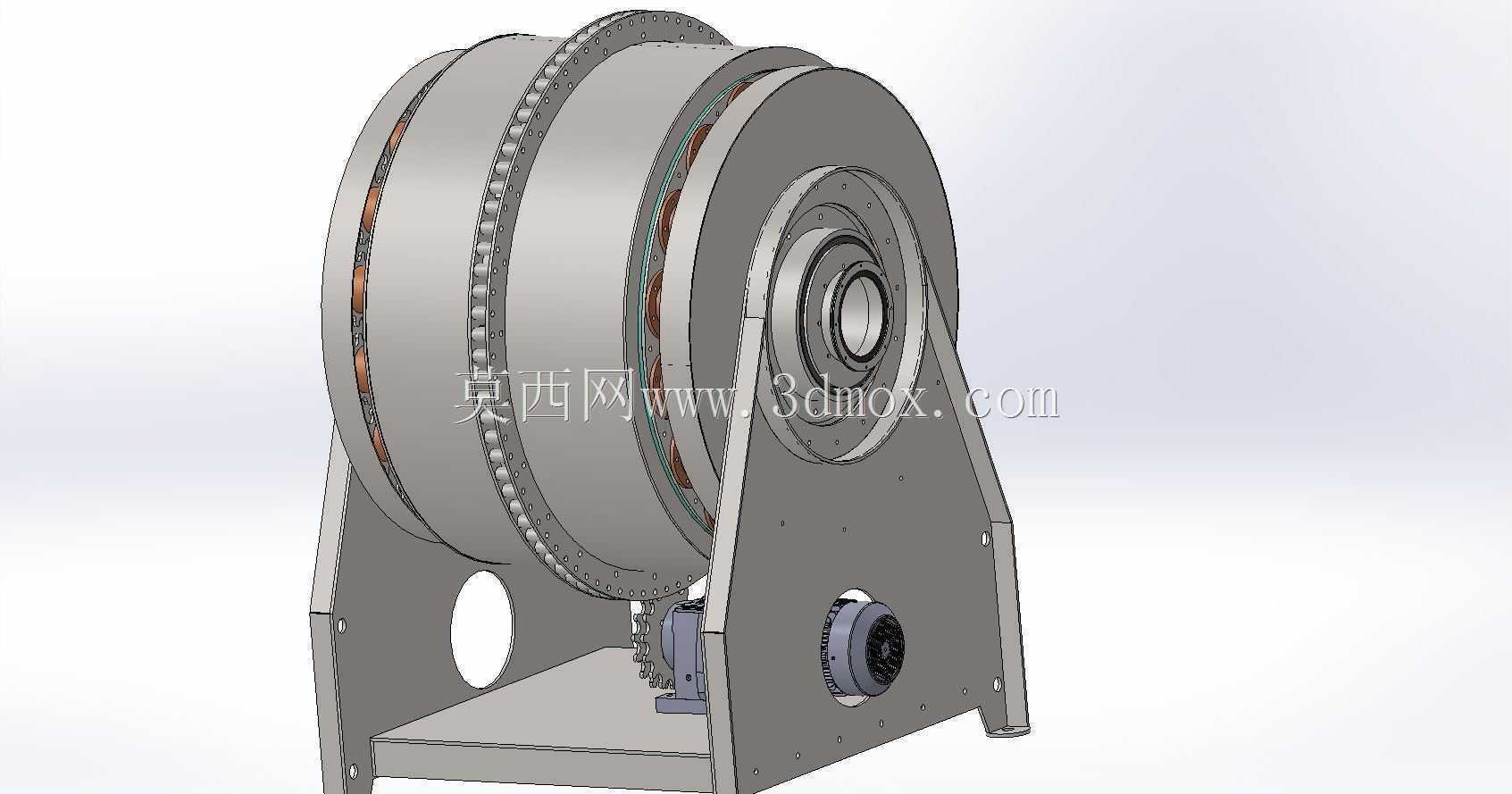

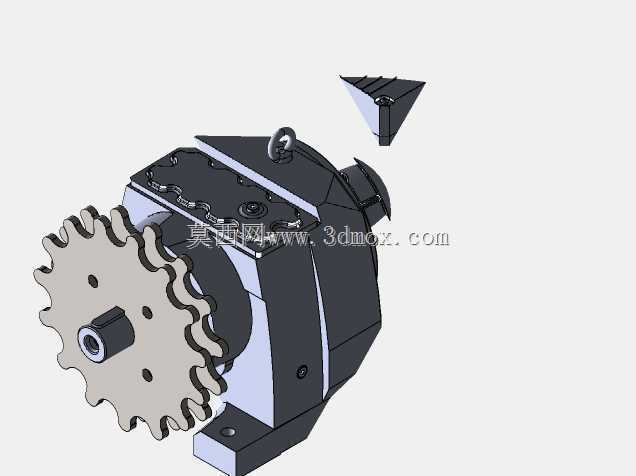

　　在中小型矿山的细碎作业段，尤其是处理中等硬度以下的非金属矿、尾矿渣等物料时，大型磨粉机组的占地与配套成本往往超出小型矿点的承载能力，这类微型卧式辊磨设备的设计初衷，就是填补小产能粉磨需求的设备空白，适配日处理量几十吨级的小型选矿、建材原料加工场景，也可用于实验室级别的矿石粉磨试验线配套。从结构布局来看，设备采用卧式双辊支撑的磨腔设计，磨筒外部做了加厚耐磨衬板的安装预留位，衬板采用可拆分的分段式结构，磨损后可单独更换局部段，无需整体拆解磨腔，大幅降低现场维护的停机时长。磨筒的传动端采用行星减速结构直连驱动电机，电机安装在机架下部的一体化安装平台上，传动路径短，相比皮带传动的结构，传动效率更高，同时避免了皮带打滑、张紧调整频繁的问题，

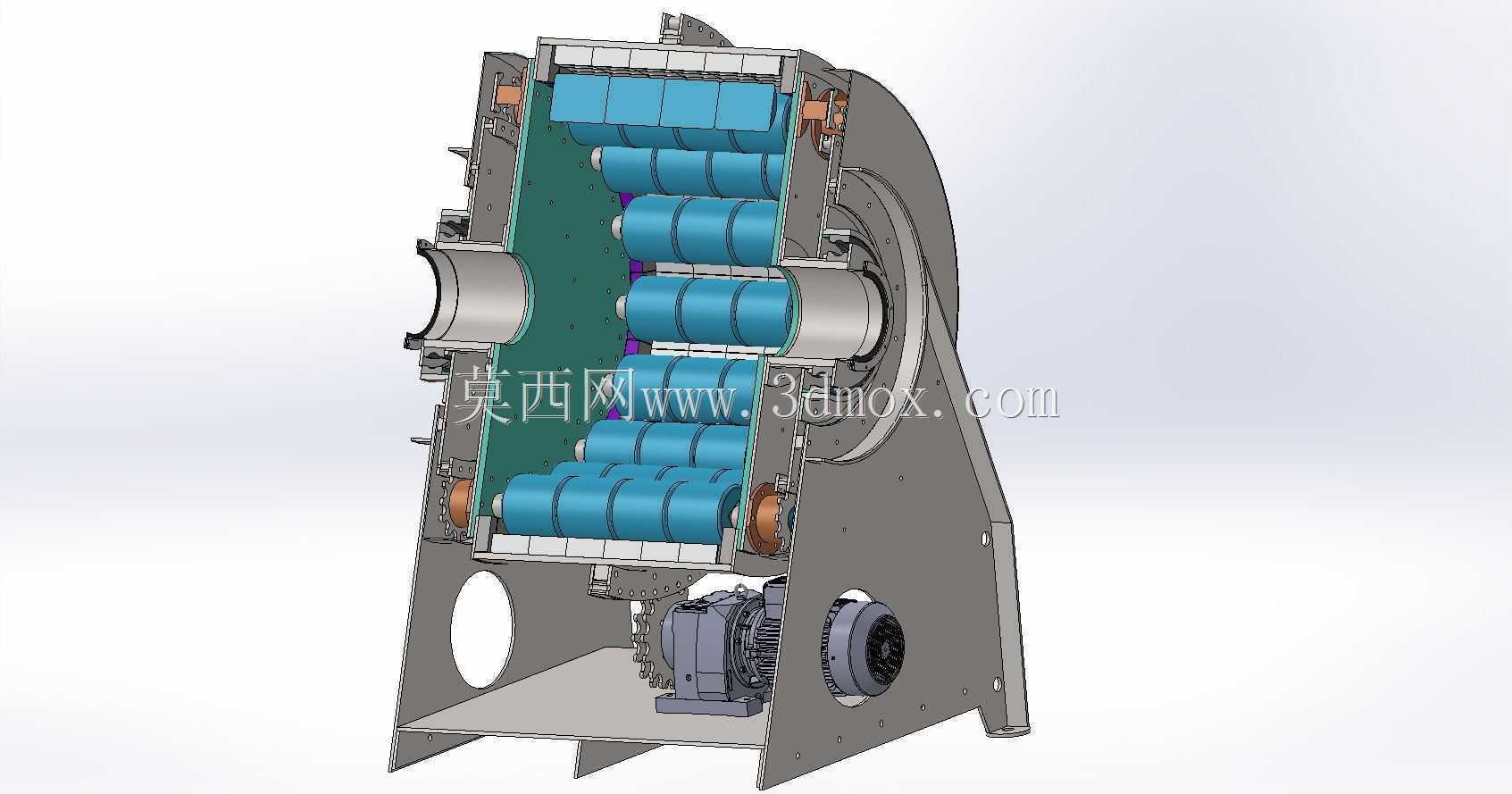

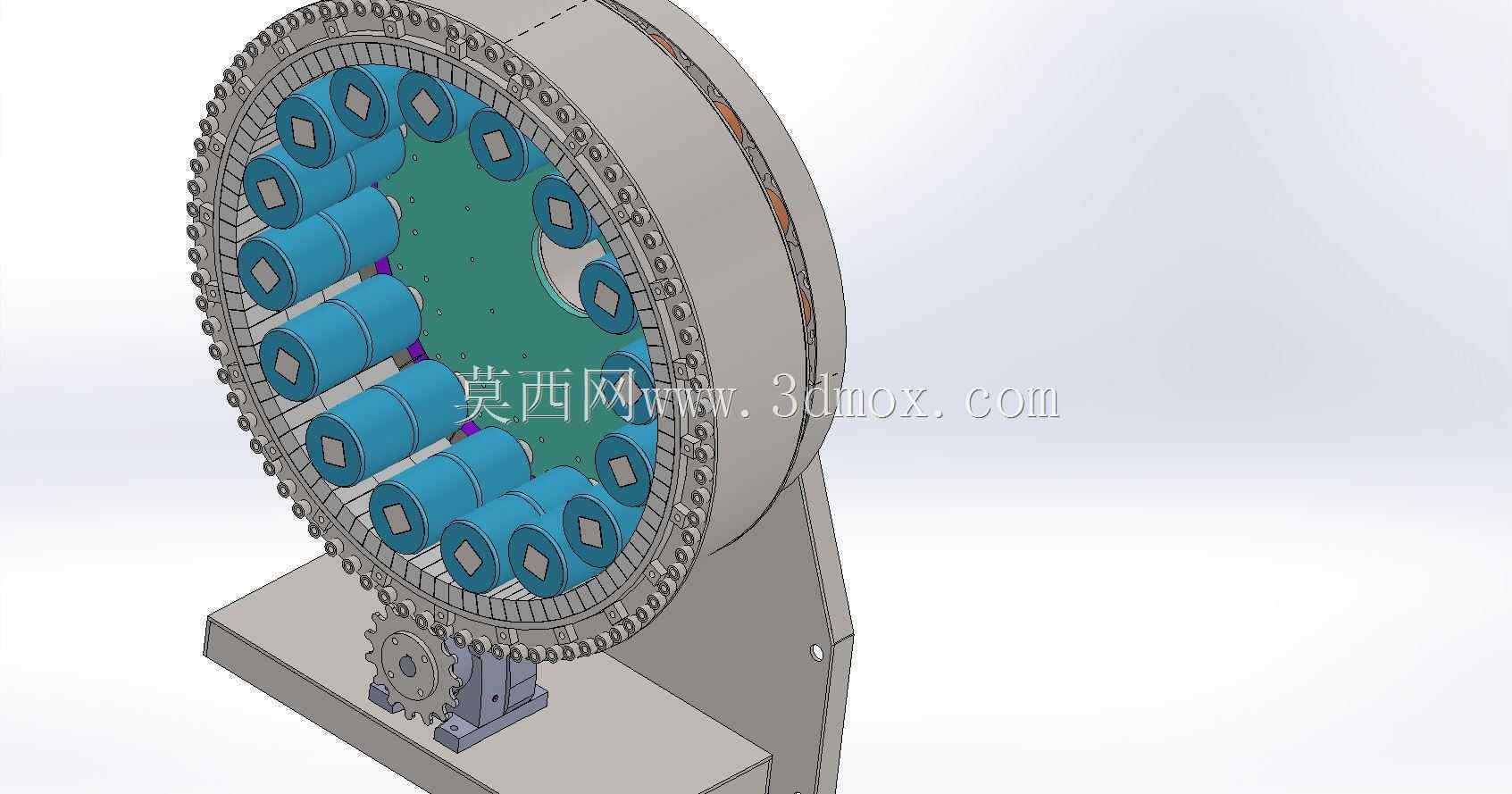

　　适合矿山现场多尘、运维条件有限的工况。机架部分采用型钢焊接的框架式结构，两侧的支撑立板做了加厚处理，磨筒的主轴承座直接通过螺栓固定在立板的加工基准面上，安装时无需额外配焊调整垫片，只要保证两侧轴承座的同轴度公差在0.05mm以内，即可满足磨筒高速运转的跳动要求。机架底部预留了四个地脚螺栓安装孔，孔位按照通用混凝土基础的预埋尺寸设计，安装边界的长宽尺寸控制在1.8米×1.2米以内，整体设备高度不超过1.6米，不需要搭建过高的操作平台，现场操作人员站在地面即可完成进料口的操作、衬板检查等日常维护工作。磨腔内部的研磨介质采用钢球与辊道配合的结构，进料端设置了螺旋导料结构，物料从端部进料口进入后，会被螺旋叶片匀速推入研磨区间，

　　避免物料在进料口堆积堵料，出料端采用筛网式出料结构，筛网的孔径可根据成品粉的粒度要求更换，适配200目到800目不同细度的微粉生产需求。设备的密封结构采用多重迷宫密封配合橡胶密封圈的设计，在磨筒两端的轴承位置，设置了三道防尘密封，可阻挡矿山现场的矿粉、灰尘进入轴承腔，延长轴承的润滑维护周期，正常工况下轴承的润滑脂更换周期可延长至6个月以上。驱动电机的选型适配380V工业用电，功率配置匹配小产能的粉磨需求，不会出现大马拉小车的能耗浪费问题，电机与磨筒的连接位置设置了过载保护销，当磨腔进入不可破碎的硬物时，保护销会先行剪断，切断传动路径，避免磨辊、齿轮等核心传动部件受冲击损坏。从安装适配性来看，

　　设备的进料口位置预留了和上游给料设备对接的法兰接口，可直接配套小型振动给料机、皮带输送机的出料端，不需要额外制作过渡连接溜槽，出料口的高度设计也可直接对接下方的螺旋输送机或者粉类收集料斗，整条小型粉磨线的布局可以做到非常紧凑，适合场地受限的小型矿山、建材加工厂、固废处理站点使用。设计过程中对磨筒的动平衡做了专项优化，所有旋转部件在加工完成后都做了动平衡校正，平衡精度等级达到G6.3以上，设备满负荷运转时的机架振动幅值控制在0.1mm以内，不需要做额外的减震基础处理，只要地面混凝土强度达到C20以上，即可直接安装固定。另外，设备的检修门设置在磨筒侧面的机架位置，打开检修门即可直接观察内部衬板的磨损情况、研磨介质的填充量，不需要拆解磨筒端盖，日常巡检的操作非常便捷。针对矿山现场潮湿、多尘的环境，设备的所有外露螺栓都采用镀锌防腐处理，机架表面做了喷砂后喷耐磨防锈漆的处理，可适应露天或者半露天的安装工况，不会因为现场环境恶劣导致设备过早锈蚀损坏。
