4x3升矿物用纳米研磨设备结构设计

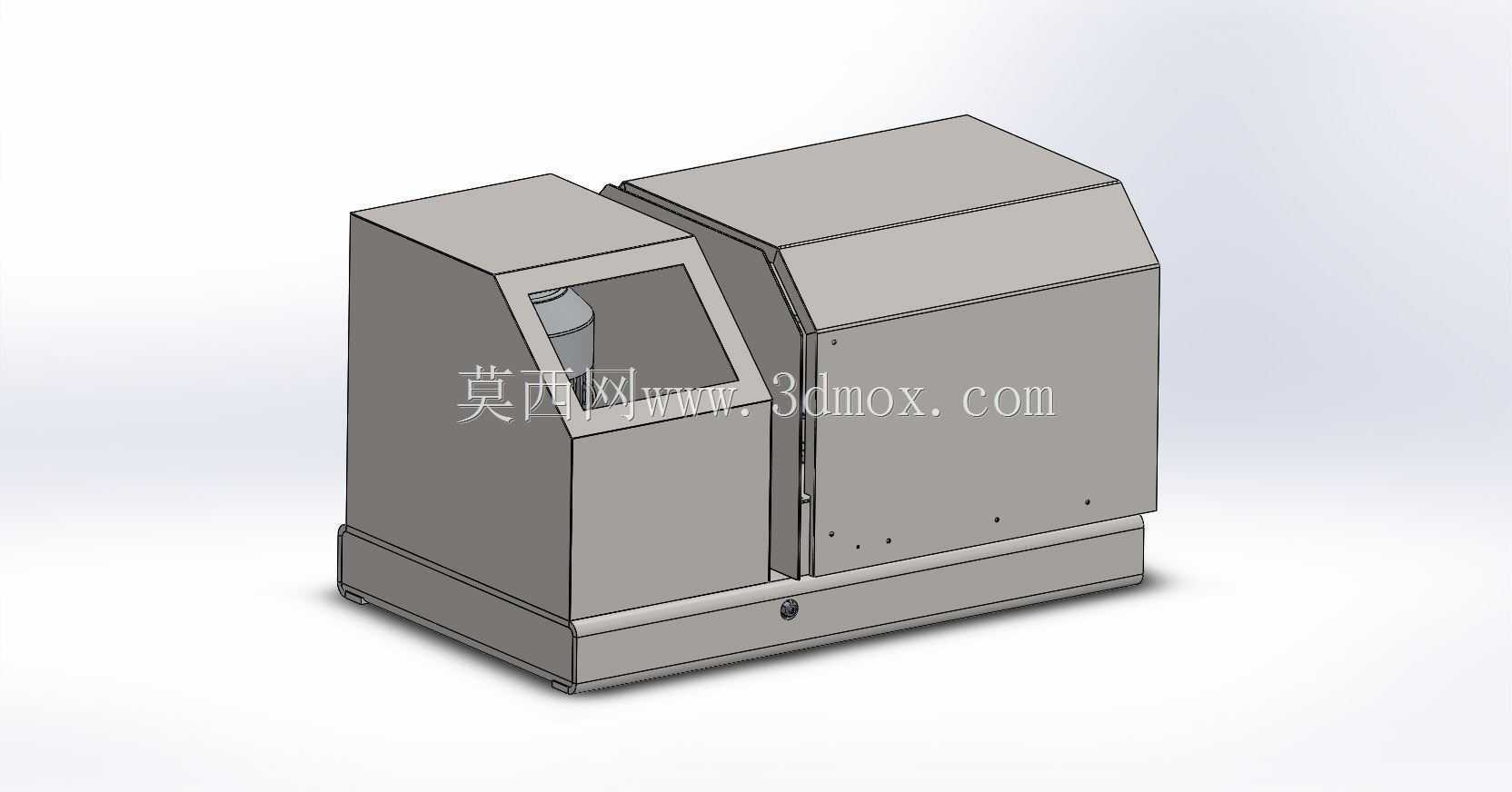

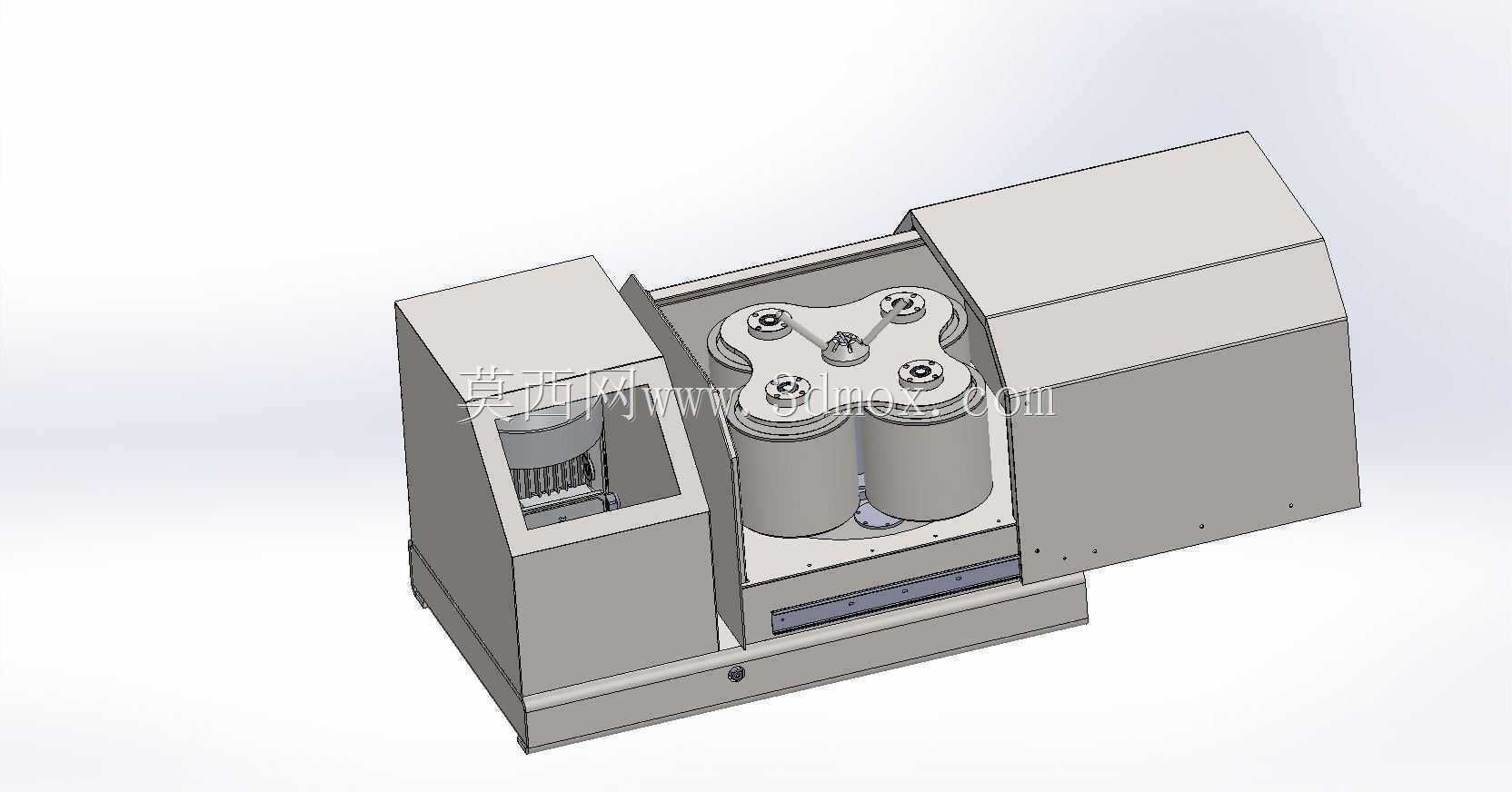

　　在非金属矿、金属矿深加工的粉体加工产线中，矿物原料的超细粉碎是决定最终粉体品级的核心工序，常规球磨、振动磨的出料粒度往往只能达到微米级，无法满足高端功能填料、新能源矿物原料、特种陶瓷原料对纳米级粉体的需求，这款4x3升容量的纳米研磨机，正是针对小批量多品种矿物超细加工场景开发的专用设备，可将硬度在莫氏7级以下的各类矿物原料还原至纳米级粒度区间，适配实验室配方验证、小批量定制化粉体生产的实际需求。从设备的整体结构布局来看，整机采用一体化落地式设计，左侧为操作控制舱段，舱体正面设置嵌入式透明观察窗，可直接观测内部研磨腔的运行状态，操作面板集成在观察窗侧方的倾斜台面上，操作人员站立作业时无需过度俯身即可完成参数调整与启停操作，

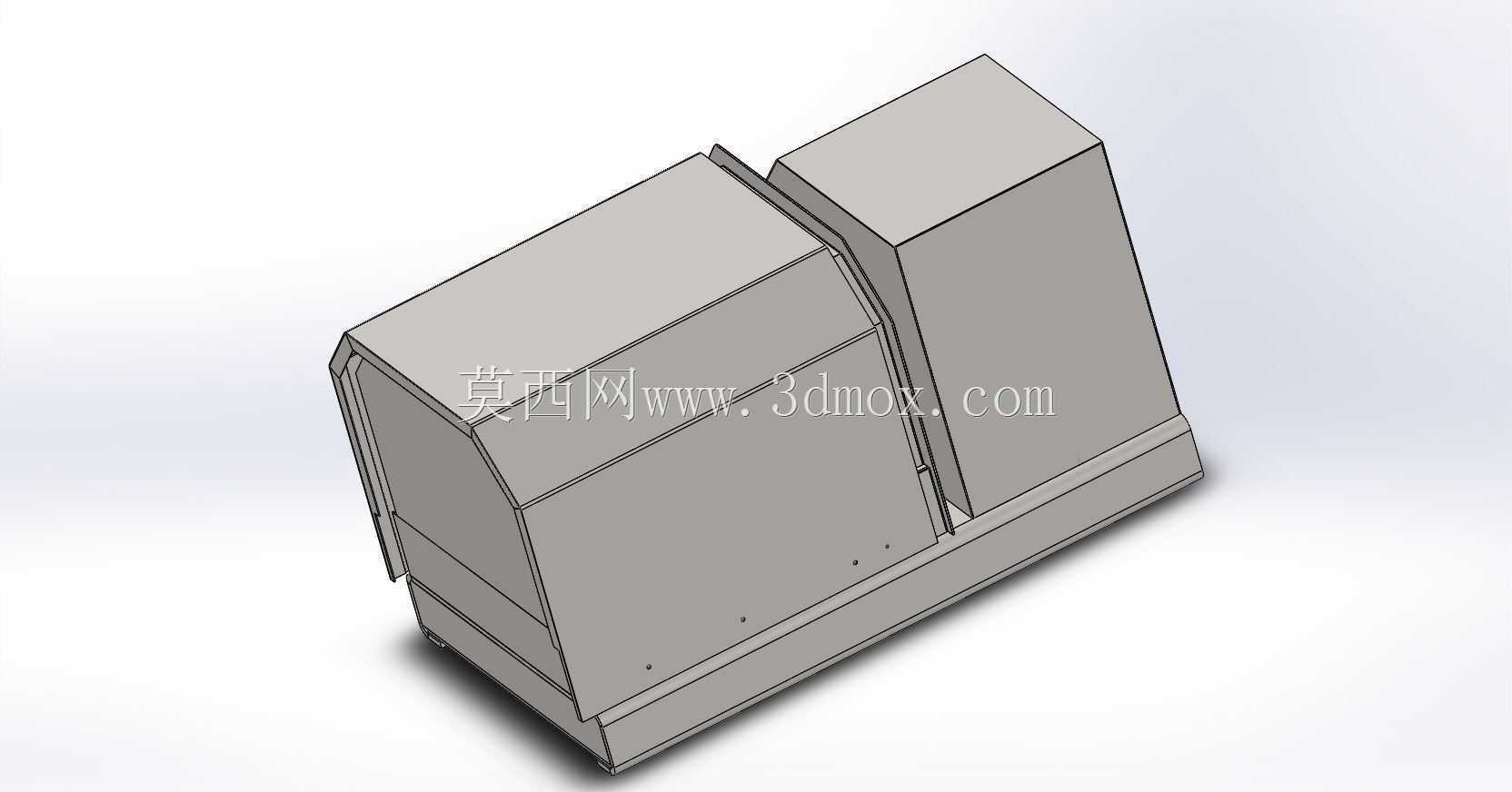

　　符合人机工程学的操作高度设计；右侧为研磨主机舱段，整体采用斜顶式封闭罩壳设计，既可以避免研磨过程中矿浆飞溅污染车间环境，也能降低设备运行时的噪音外传，罩壳侧面设置快开式检修门，日常更换研磨介质、清理腔体积料时无需完全拆解上部罩壳，大幅缩短设备维护的停机时间。设备底部为整体式焊接机架，机架内部集成传动系统与冷却管路，所有动力部件均做下沉式安装，有效降低整机重心，设备满负荷运行时的振动幅度控制在0.1mm以内，无需额外做混凝土基础固定，放置在平整的硬化车间地面即可投入使用，安装边界的预留空间仅需在设备左右两侧各留出600mm的检修通道，后部留出300mm的管路布线空间即可，对于场地面积有限的小型加工厂、中试车间十分友好。

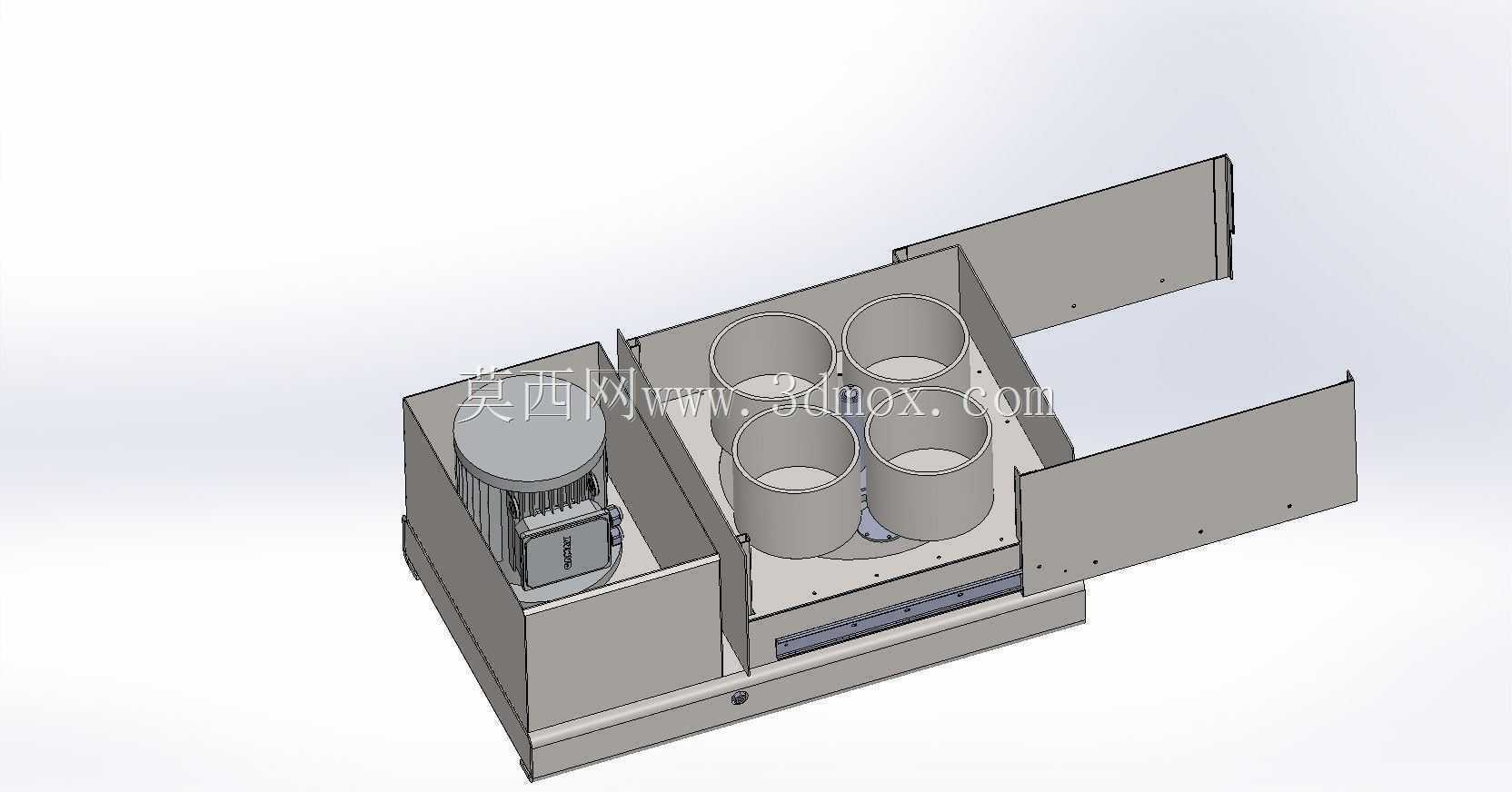

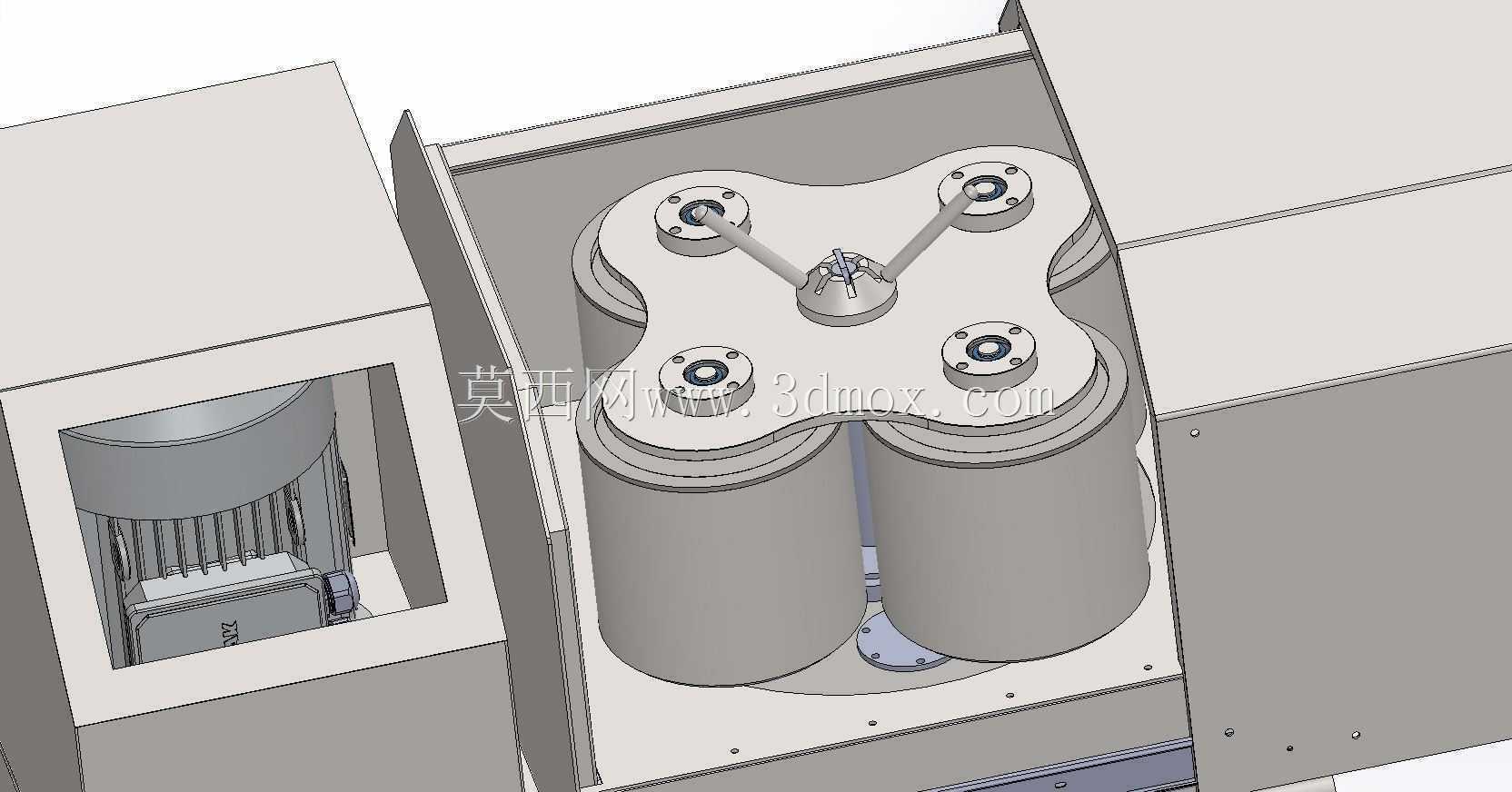

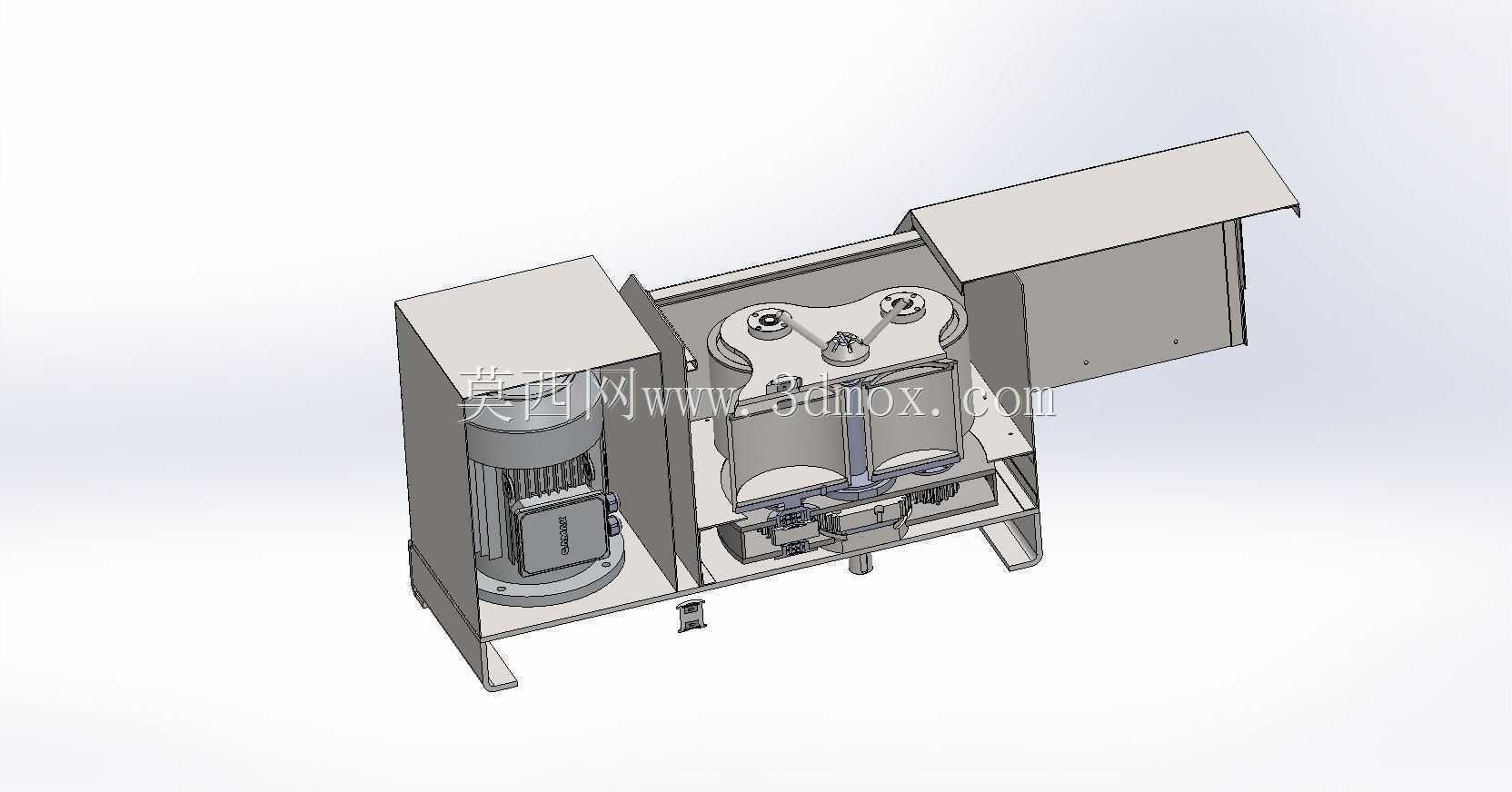

　　从功能设计逻辑来看，这款设备采用多腔并行研磨结构，4个独立的3升研磨腔可同时运行，也可根据加工批量单独启用1-2个腔室，避免小批量加工时的能源浪费与介质损耗；每个研磨腔均配置独立的冷却夹套，研磨过程中产生的热量可通过夹套内的循环冷却水快速带走，避免热敏性矿物在长时间研磨过程中出现性能变质，冷却水路采用快插式接头设计，外接车间循环冷却水系统时无需复杂的管路焊接作业。研磨腔内部采用高耐磨氧化锆内衬，搭配同材质的研磨介质，可避免研磨过程中设备自身磨损带来的粉体杂质污染，对于对白度、纯度要求极高的高岭土、硅微粉、电气石粉等矿物加工场景，能够有效保障最终产品的纯度指标。设备的进料方式采用上部敞口投料，适配浆状、膏状、

　　干粉状等多种形态的矿物原料投料，出料采用下部阀门控制，研磨完成后打开阀门即可在重力作用下完成出料，无需额外配置泵送出料装置，简化了设备的配套辅机需求。在结构细节设计上，罩壳的所有拼接缝隙均设置密封胶条，可阻挡研磨过程中产生的细微粉尘外溢，符合车间职业健康防护的相关要求；控制舱与主机舱之间设置隔热隔板，避免主机运行时的热量传递到控制舱内部，延长电气元件的使用寿命；设备底部设置四个可调式支撑脚，可根据地面平整度调整设备水平度，避免因地面不平导致的传动部件偏磨问题。对于矿物加工行业的结构设计人员而言，这款设备的建模思路十分值得参考：整机没有采用复杂的曲面造型，所有罩壳部件均采用钣金折弯焊接结构，加工工艺性好，生产制造成本低；传动系统采用模块化设计，电机、减速机、主轴组件均可单独拆解更换，后期运维的配件通用性强；观察窗采用钢化玻璃与快压式固定结构，更换破损玻璃时无需拆解整个舱体框架。在实际选型应用中，这款设备既可以作为独立的小批量生产设备使用，也可以搭配分级机、输送泵组成连续式超细粉磨中试线，为后续的规模化量产提供工艺参数验证，其紧凑的外形尺寸也适合放置在高校、科研院所的实验室内，用于矿物材料超细加工的相关课题研究。不同于大型工业级纳米磨机动辄数吨的重量与复杂的配套要求，这款小容量纳米研磨机的整体重量控制在合理区间，设备进场时无需大型吊装设备，依靠手动液压叉车即可完成移位与定位，对于经常需要调整产线布局的柔性生产车间十分适配。
