气动插板截流活门结构设计方案

　　在粉体输送、散料处理、除尘通风、重力下料等工业管路场景中，截流通断部件的可靠性直接决定整条产线的连续运行能力，这款气动驱动的插板式活门，正是针对这类工况开发的管路截流构件。区别于普通手动闸板阀，该结构采用气缸直驱的动力形式，无需人工操作即可接入自动化控制系统，实现管路通断的远程控制，适配连续化生产的作业需求。

　　从实际使用场景来看，这类活门常安装在料仓出料口、除尘管道分支段、粉体输送管路节点位置，用来截断或导通物料流、气流通道，相比蝶阀、球阀类截流部件，插板结构的通径完全无遮挡，不会出现卡料、积料的问题，尤其适配颗粒、粉体类散料的输送工况，不会因为阀瓣占用通流空间导致物料架桥堵塞。

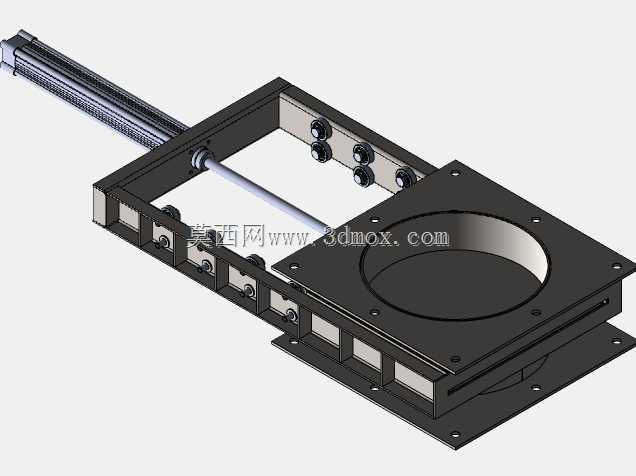

　　设计层面上，这款活门采用框架式主体结构，阀板在框架的导向槽内做直线往复运动，导向槽内置密封件，在阀板关闭时实现通径的完全密封，避免物料泄漏或者气流窜通。驱动端采用标准气缸直接连接阀板端部，气缸轴线与阀板运动方向完全同轴，避免偏载导致的阀板卡涩，气缸的行程刚好匹配阀板完全开启、完全关闭的两个极限位置，无需额外设置复杂的传动结构，整体结构简洁，后期维护时仅需更换密封件或者气缸即可完成检修，大幅降低运维成本。

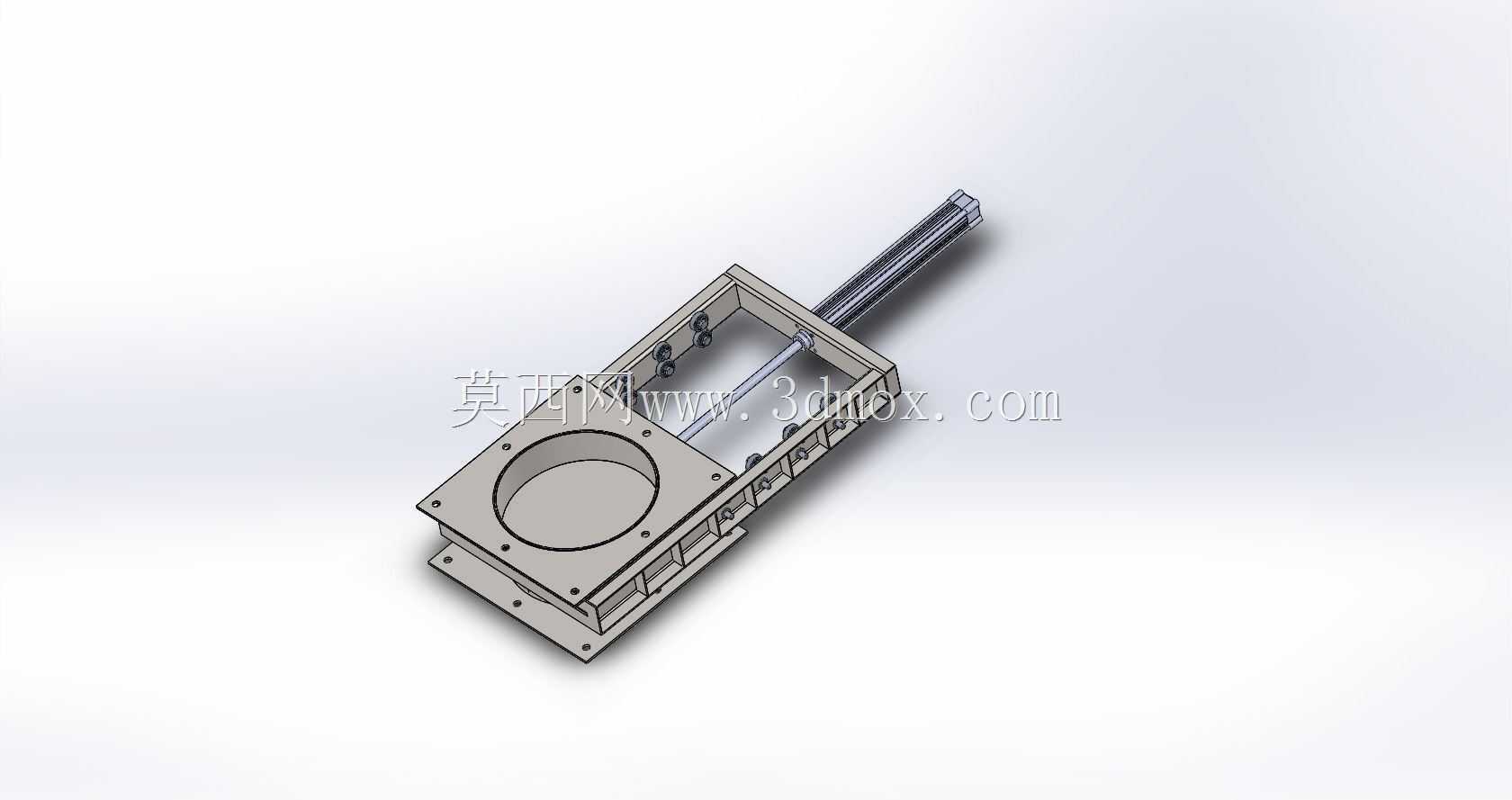

　　安装边界方面，活门的通流端采用方形法兰连接结构，法兰面预留均匀分布的螺栓安装孔，可直接与同规格的方形管路、料仓出料口配对安装，无需额外制作过渡连接件。整体外形为规整的长方体结构，气缸伸出方向与管路轴线垂直，安装时仅需预留气缸伸出长度对应的操作空间即可，不需要额外预留过大的检修空间，适配紧凑布局的产线安装需求。阀板采用平板式结构，运动过程中无旋转动作，不会对管路内的物料产生搅动，避免物料破碎或者扬尘问题，适配对物料完整性有要求的输送场景。

　　结构细节上，框架两侧的导向槽采用精加工处理，表面粗糙度控制在合理范围，降低阀板运动时的摩擦阻力，同时保证密封件的压缩量均匀，避免局部磨损过快导致密封失效。气缸与阀板的连接采用浮动接头结构，可抵消少量的安装同轴度误差，避免气缸杆承受径向力导致气缸密封件过早损坏。阀板完全开启时，整个通径截面完全敞开，流道阻力极小，不会对物料流动产生阻碍，即使是流动性较差的粉体物料，也能顺利通过，不会出现积料残留的问题。

　　在工况适配性上，该结构可根据实际输送介质的特性更换阀板与密封件的材质，比如输送磨琢性较强的物料时，可更换耐磨钢板制作阀板，提升部件使用寿命；输送有腐蚀性的介质时，可采用不锈钢材质制作接触部件，满足防腐需求。驱动气缸可根据现场气源条件选择不同的压力等级，也可配套磁性开关，实时反馈阀板的开闭位置，接入设备的PLC控制系统，实现动作的闭环监控，避免出现阀板未到位导致的漏料、串风问题。

　　从建模逻辑来看，整个结构的零件拆分遵循加工工艺合理性，框架部分采用板材焊接后整体加工的工艺，保证导向槽的平行度与法兰面的平面度，阀板采用整板激光切割后磨削加工，保证平面度满足密封要求，所有连接孔位均采用标准化尺寸，可直接采购标准紧固件进行装配，不需要定制特殊连接件，降低加工与采购成本。整体装配完成后，阀板运动无卡滞，关闭状态下密封面贴合均匀，可满足常规工业场景下的管路截流需求。
