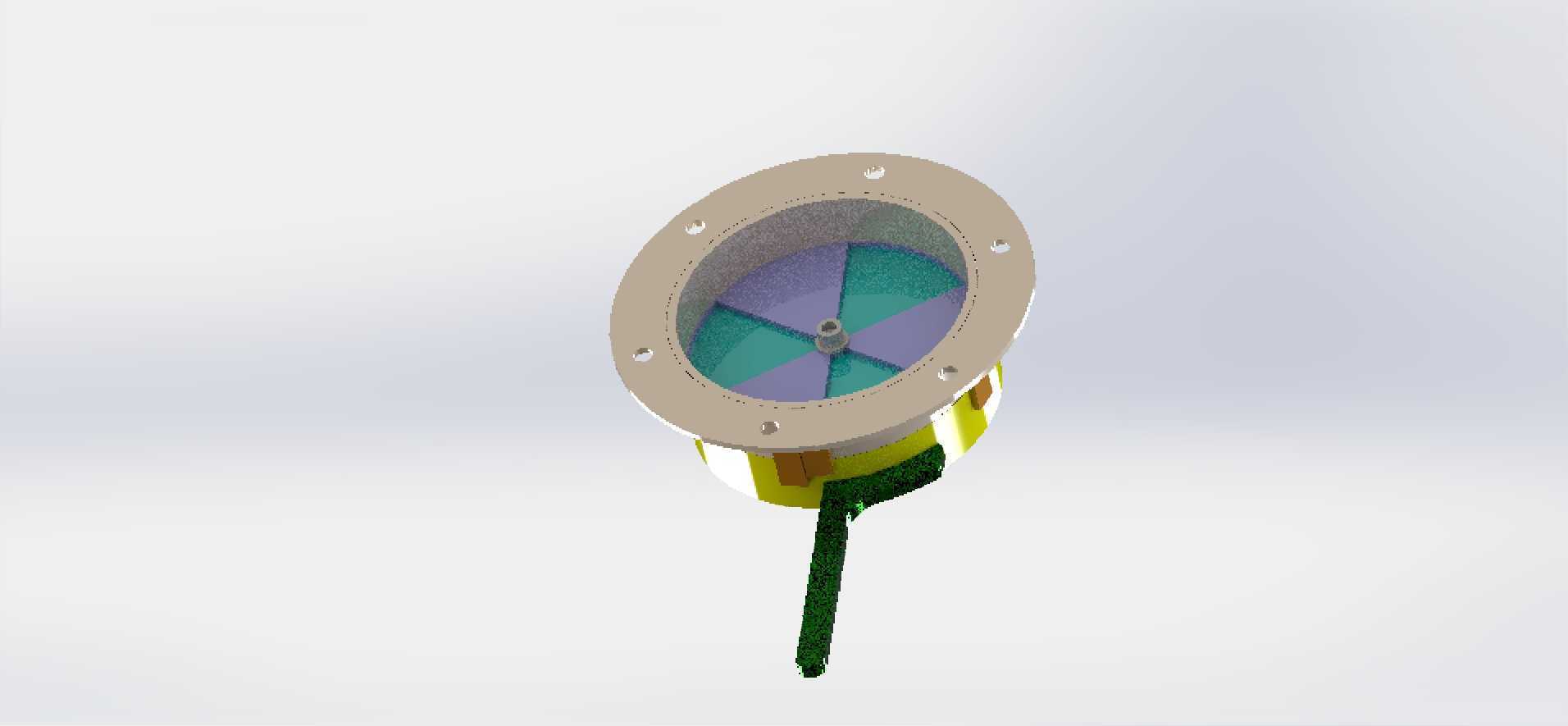

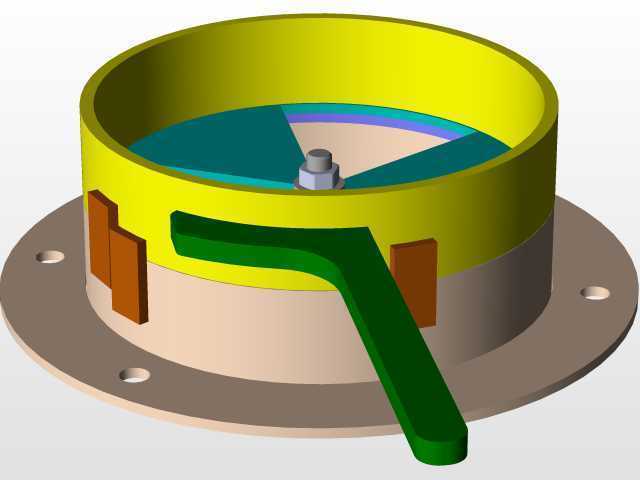

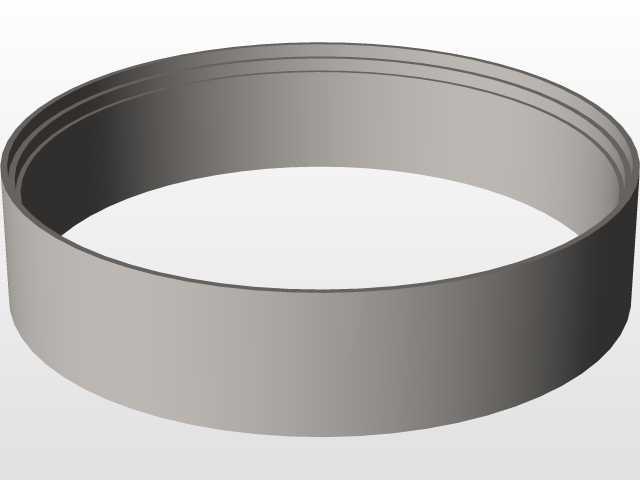

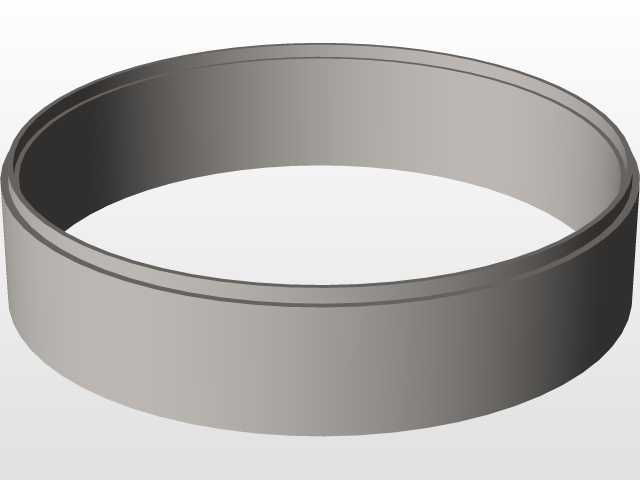

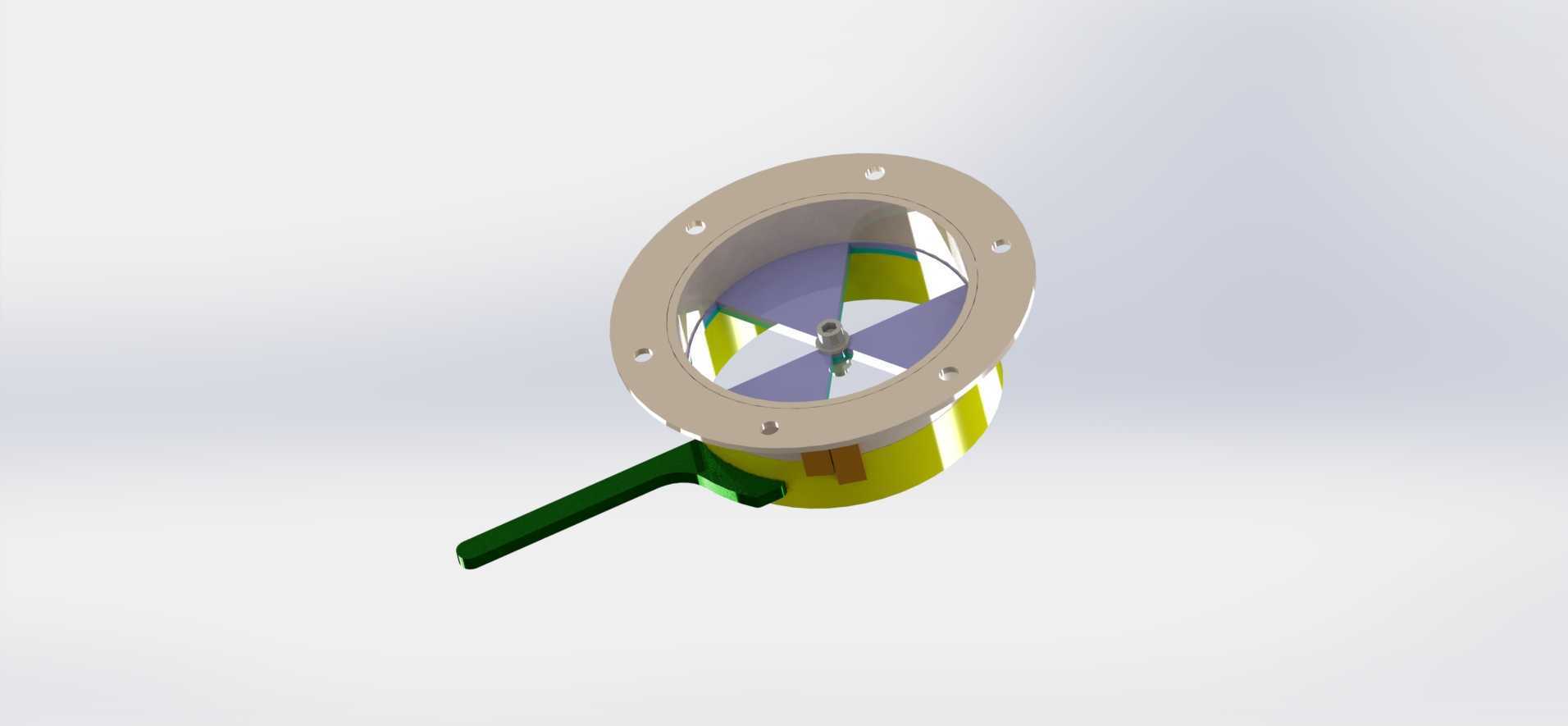

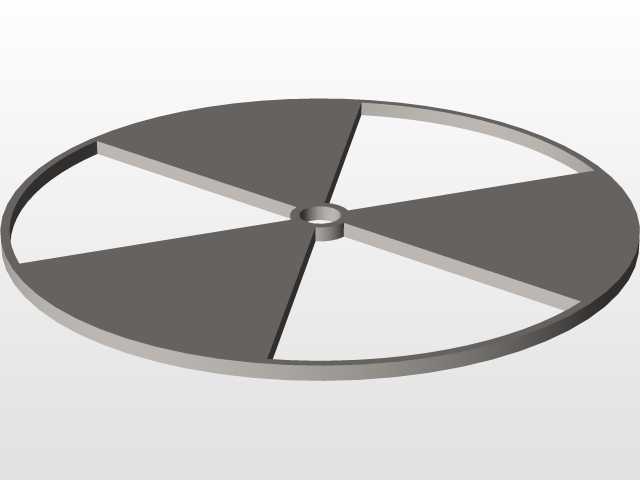

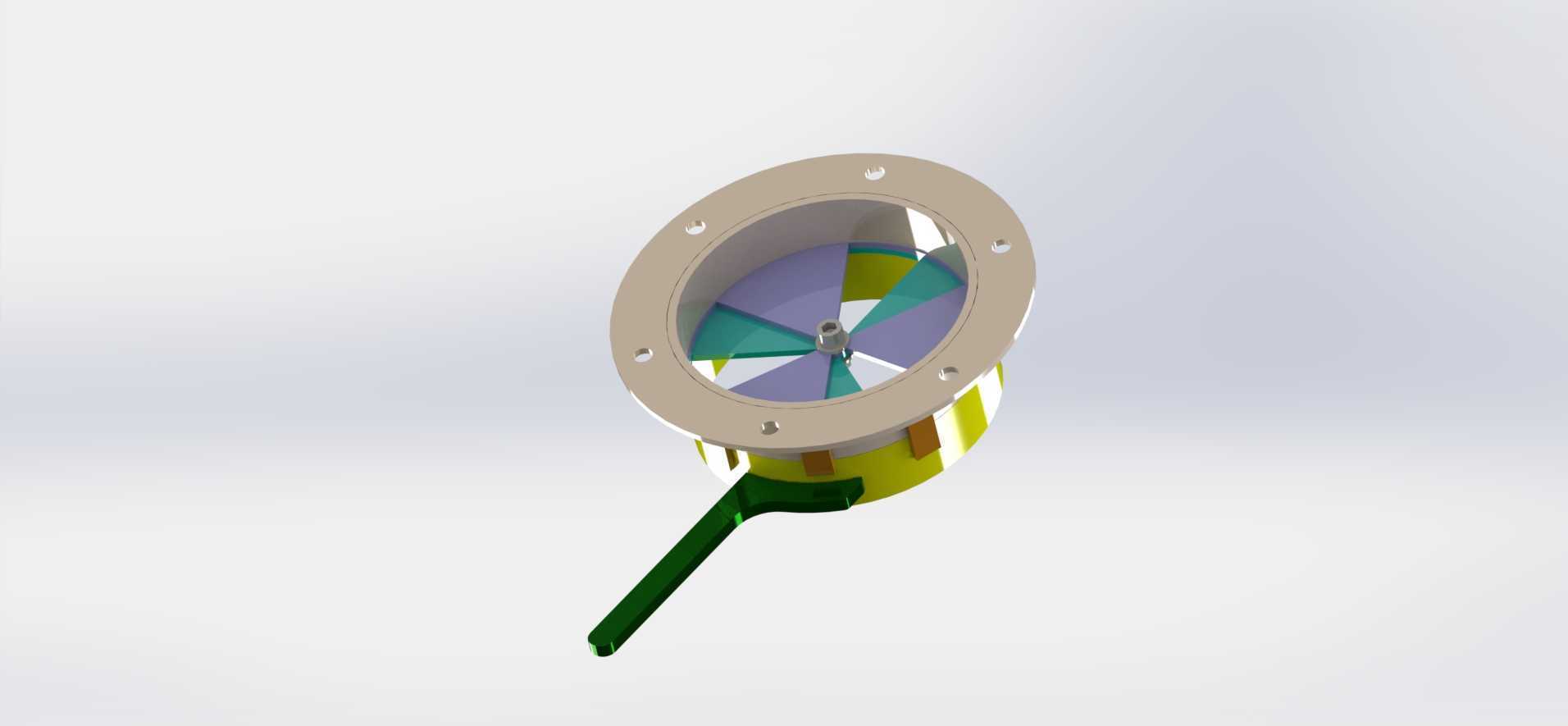

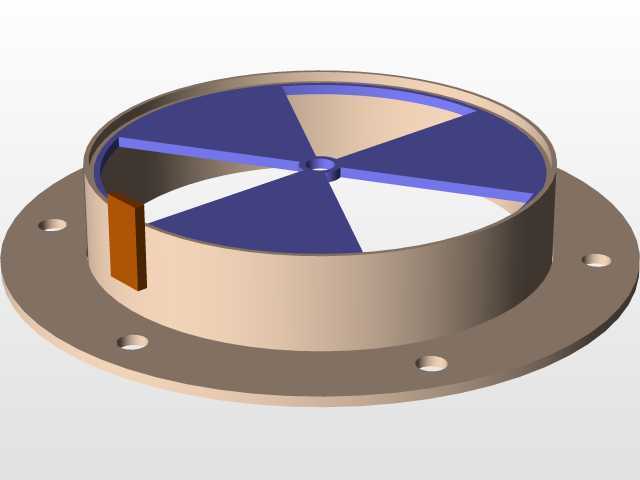

在工业通风除尘、工艺风路配送、小型流体管路通断调节的场景里,这类圆柱形皮瓣是管路末端或支路里非常实用的调节构件,很多现场做风路平衡调试的师傅都接触过类似结构,它没有复杂的电动执行机构,靠手动拨杆就能带动内部瓣叶转动,调整过流截面的大小,实现风量或者小流量流体的通断与开度调节。从结构设计逻辑来看,整体采用圆柱筒体加端部法兰的安装形式,法兰端面上均匀布置了安装通孔,能直接和同通径的管路法兰通过螺栓锁紧,安装时不需要额外做焊接转接,适配常规圆形管路的对接标准,筒体的轴向长度控制得比较紧凑,不会在管路里占用过多的安装空间,适合在设备内部排布紧凑的风路支路里使用,不会和周边的管线、结构件产生干涉。内部的瓣叶采用分瓣式拼接结构,

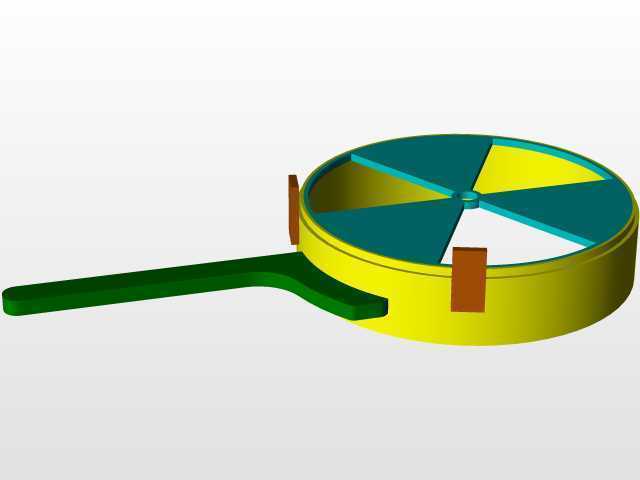

多片瓣叶围绕中心转轴同步转动,相比单块整圆的挡板结构,分瓣式的设计在转动时受力更均匀,转轴承受的偏载力矩更小,长期拨动调节也不容易出现转轴卡涩、瓣叶变形的问题,瓣叶的边缘和筒体内壁做了小间隙配合,既保证转动时没有剐蹭卡滞,又能在全关位置尽可能减少漏流,满足常规风路调节的密封要求。伸出筒体外部的拨杆是操作端,拨杆表面做了防滑的纹理处理,操作人员徒手就能扳动调整开度,不需要额外配备操作手柄,拨杆和筒体的衔接位置做了限位结构,瓣叶从全关到全开的转动角度被限制在90度范围内,避免操作时转动过度导致瓣叶卡位,现场调试的时候可以根据拨杆的摆动角度直观判断当前的开度大小,不需要额外加装开度指示装置。这类构件在实际选型使用的时候,
需要重点核对法兰的安装孔位分布、筒体的通径尺寸和现场对接管路的参数是否匹配,同时要确认拨杆的伸出方向不会和周边的设备结构、维护操作空间产生冲突,因为是手动调节结构,日常维护只需要定期给中心转轴加注少量润滑脂,就能保证长期转动灵活,没有复杂的易损件,使用成本很低。从建模的细节来看,法兰的厚度、安装孔的沉头深度、瓣叶的拼接角度、拨杆的弯折角度都做了和实物一致的还原,每一片瓣叶的曲面弧度都贴合筒体内壁的圆弧,转动装配关系完全符合实际的运动逻辑,做管路系统整体装配模拟的时候,可以直接调用这个模型做干涉检查,也能用来演示风路调节的动作过程,给现场安装调试、结构优化做参考。很多小型除尘设备的支路风口、实验室通风管路的末端调节、
小型物料气力输送的支路通断控制,都会用到这类结构,它结构简单、可靠性高,不需要复杂的控制回路就能实现手动调节功能,相比电动调节风阀成本低很多,适合不需要自动控制、仅需人工定期调整开度的管路场景。设计的时候特意将瓣叶的转动中心设置在筒体的轴线上,保证瓣叶转动时各个方向的间隙均匀,不会出现单侧剐蹭筒壁的问题,法兰端的密封面预留了放置密封垫片的空间,安装时加装橡胶密封垫就能避免对接位置漏风,筒体下部的拨杆伸出位置做了局部的加厚处理,避免长期扳动拨杆导致筒体局部变形开裂,这些细节都是实际工程应用中反复验证过的优化点,能有效提升构件的使用寿命。
