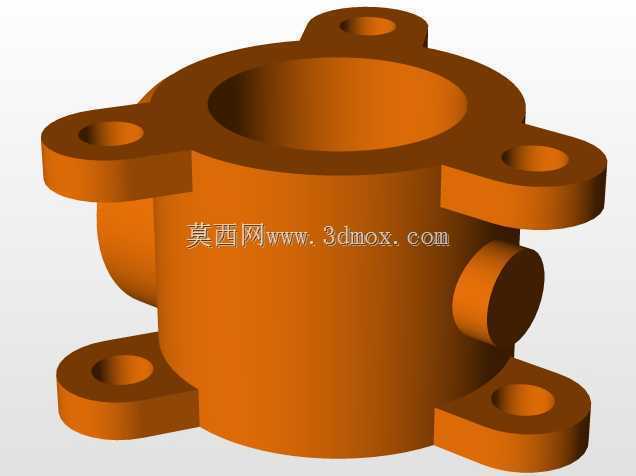

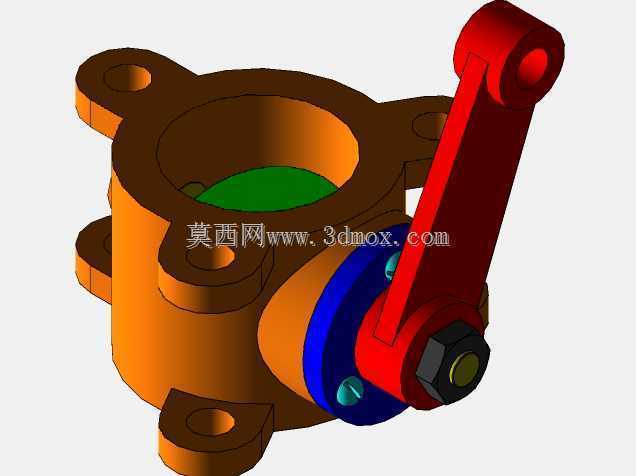

这款手动蝶阀的三维结构完整还原了实物的装配逻辑,从实际工程应用来看,这类蝶阀常被用在给排水、暖通循环、低压流体输送的管路上,作为通断或者调节管路内介质流量的核心部件,相比同通径的闸阀、截止阀,它的结构长度更短,安装时占用的管线空间更小,启闭过程的操作力矩也更低,现场运维人员不需要借助额外的加力杆就能完成开关动作。从结构设计的思路来看,阀体采用带四个安装凸耳的法兰式结构,每个凸耳上都预留了螺栓过孔,安装时可以直接和管路两端的配对法兰通过螺栓锁紧,不需要额外的对中工装,凸耳的厚度经过受力校核,能够承受法兰连接时螺栓的预紧力,不会出现安装后阀体变形导致密封失效的问题。阀体内腔的流道做了圆弧过渡处理,介质流经时的流阻更低,

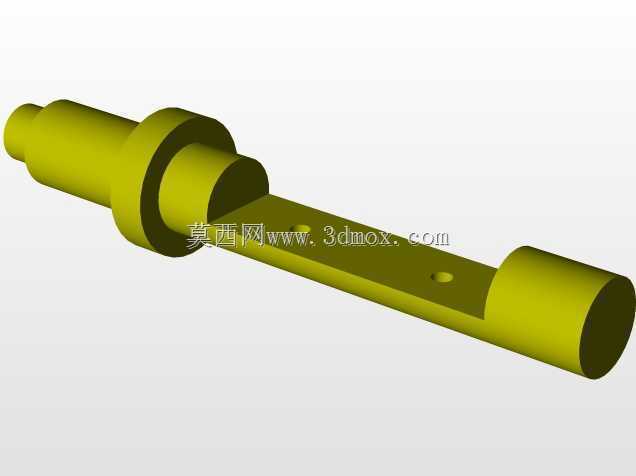

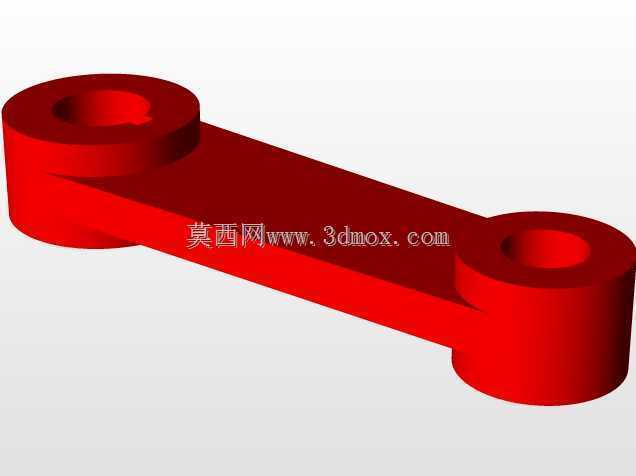

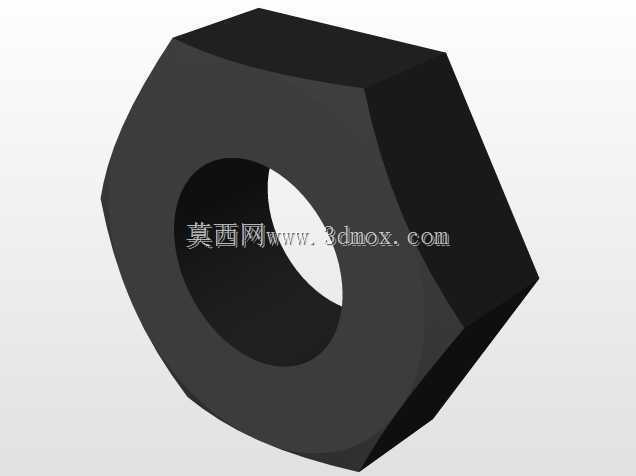

不会在阀腔内部形成大面积的涡流滞流区,减少了介质内杂质在阀腔内的沉积概率,也降低了长期运行时阀体内壁的冲刷磨损速率。阀板作为直接接触介质的截流部件,采用圆盘式结构,和阀杆通过扁位配合传递扭矩,转动时阀板沿着阀杆轴线做90度回转,就能实现从全开到全关的状态切换,阀板的密封面做了贴合精度匹配,和阀体上的密封组件配合时,在额定工作压力下能够满足零泄漏的密封要求。操作手柄采用加长的杠杆式结构,手柄根部和阀杆的连接位置做了防转的扁方结构,同时用锁紧螺母做轴向固定,避免长期操作后手柄和阀杆之间出现松动打滑的问题,手柄的长度经过力矩匹配,操作人员在现场手动操作时,施加正常的握力就能克服阀板两侧的介质压差阻力,完成启闭动作。
阀体侧部的密封压盖采用分体式结构,通过两个内六角螺钉固定在阀体上,压盖和阀杆之间设置了密封填料,既可以阻止阀腔内的介质沿着阀杆配合间隙向外泄漏,也能为阀杆的转动提供径向支撑,减少阀杆转动时的径向窜动,长期运行如果出现填料磨损泄漏的情况,只需要均匀拧紧压盖上的两个螺钉,就能补偿填料的磨损量,不需要把整个阀门从管线上拆下来更换部件,大幅降低了现场运维的工作量。从安装边界来看,这款蝶阀的结构长度符合常规低压管线的安装尺寸要求,四个法兰凸耳的螺栓孔中心距和同压力等级的标准法兰尺寸匹配,安装时不需要对管线端部做额外的改造,手柄的转动半径范围内没有额外的突出结构,现场安装时只要预留出手柄转动的操作空间,就不会出现启闭过程中手柄和周边管线、
支架碰撞的问题。在实际选型应用中,这类手动蝶阀适合用在介质温度不高、压力等级较低的清水、空气、无强腐蚀性的流体管路上,不适合用在含有大量硬质颗粒杂质的介质管路中,避免颗粒介质夹在阀板和密封面之间,造成密封面划伤导致内漏。建模过程中所有配合面都按照实际装配公差做了间隙预留,比如阀杆和阀体的配合孔之间采用间隙配合,保证转动顺畅无卡滞,密封压盖和阀体的贴合面做了平面度要求,保证连接后的密封性能,手柄和阀杆的连接位置做了位置限位,当阀板转动到全开或者全关位置时,手柄会碰到阀体上的限位凸台,避免操作人员转动过度导致阀板过位损坏密封结构。
